Kabelový žebřík LCIS 60, 6 m C30 FT 6000 | 200 | 1,5 | nie

Kabelový žebřík LCIS 60, 6 m C30 FT

Výr. č. 6209643 | EAN 4012196431786

Výr. č. / Typ

Dĺžka	6000 mm

Šírka

Hrúbka bočnice	1,5 mm

Zachovanie funkčnosti	nie

Popis produktu

Popis produktu

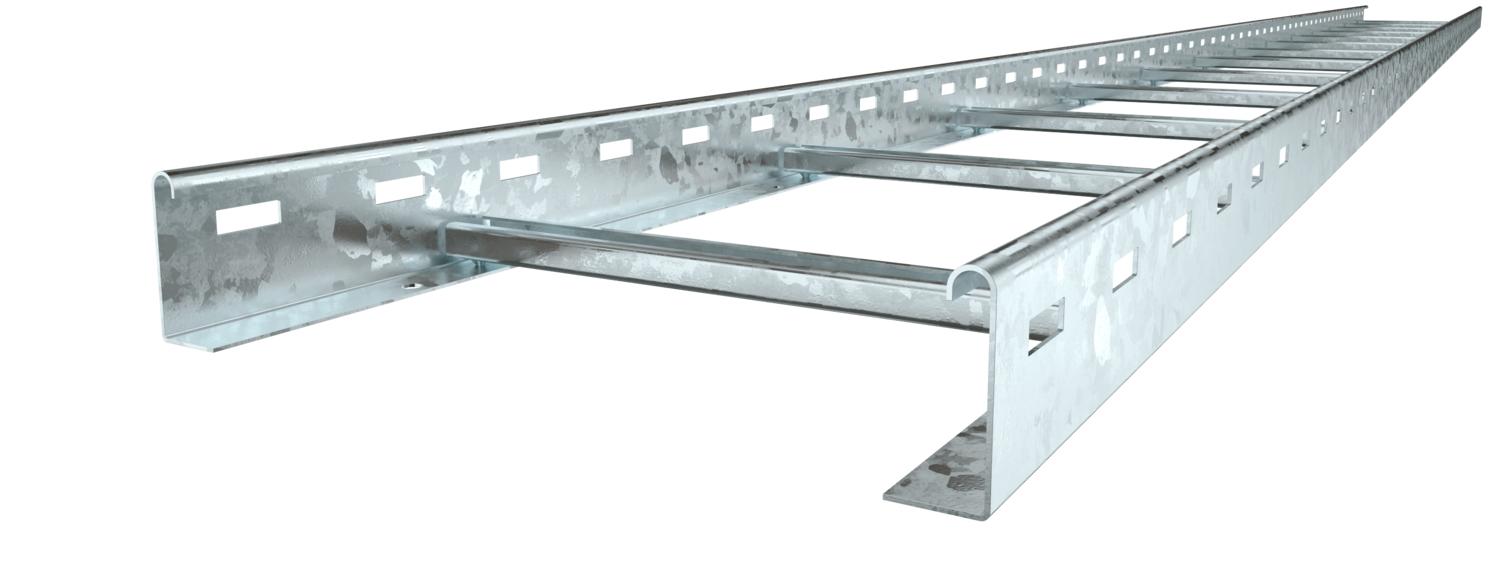

Kabelový žebřík s výškou bočnice 60 mm s přivařenými, nahoru otevřenými profilovými příčkami C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	6,3009 kg CO₂e / 1 meter
Dĺžka	6000 mm
Farba	pozinkováno
Hrúbka bočnice	1,5 mm
Materiál	Oceľ
Nehrdzavejúca oceľ, morená	nie
Odstup priečok	300 mm
Povrch	žiarovo zinkované ponorením

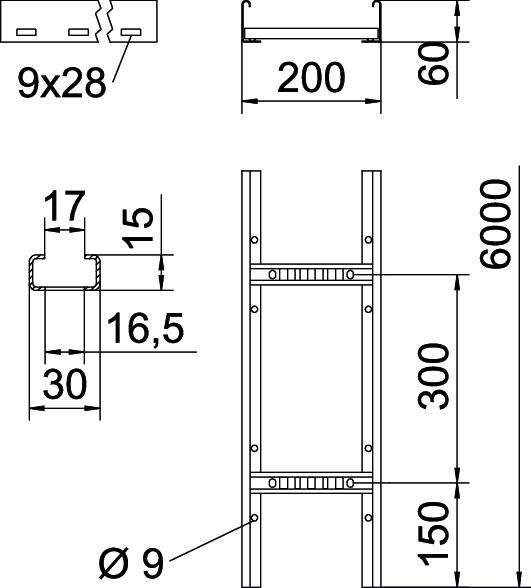

Rozmer	60x200x6000
Rozmer B	200 mm
Rozmer štrbiny priečky	17,00
Šírka	200 mm
Upevnenie priečky	zvárané

Úžitkový prierez	80 cm²
Úžitkový prierez	8000 mm²
Vyhotovenie bočnice	plochý profil
Vyhotovenie priečok	Profil dierovaný
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,5 m	3,3 kN/m
Vzdialenosť podpier 2,0 m	2 kN/m
Vzdialenosť podpier 2,5 m	1,3 kN/m
Vzdialenosť podpier 3,0 m	1 kN/m
Vzdialenosť podpier 3,5 m	0,78 kN/m
Vzdialenosť podpier 4,0 m	0,4 kN/m
Zachovanie funkčnosti	nie

Technické údaje

Záťažový diagram káblového rebríka typu LCIS 60

Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
Vzdialenosť podpier v m
Prehyb priečnika v mm pri prípustnom kN/m
Schéma zaťaženia pri skúšobnej metóde
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
Krivka prehybu priečnika podľa vzdialenosti podpier

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Hrúbka bočnice	Zachovanie funkčnosti	Výr. č.	Množstvo	najm. PJ
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	nie	6209643	m	6 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	nie	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	nie	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	nie	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	nie	6209651	m	6 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Podélná spojka FT	LVG 60 FT	6208843	Kus	10 Kus
90° oblouk 60 FT	LB 90 620 R3 FT	6225062	Kus	1 Kus
Multifunkční spojka FT	LMFV 620 FT	6225730	Kus	1 Kus
Veko s otočnou západkou FT	DRL 200 FT	6051367	m	3 m
Deliaca stena 45 DD	TSG 45 DD	6062321	m	3 m
Odbočný plech FT	LAB 20 FT	6220436	Kus	1 Kus
