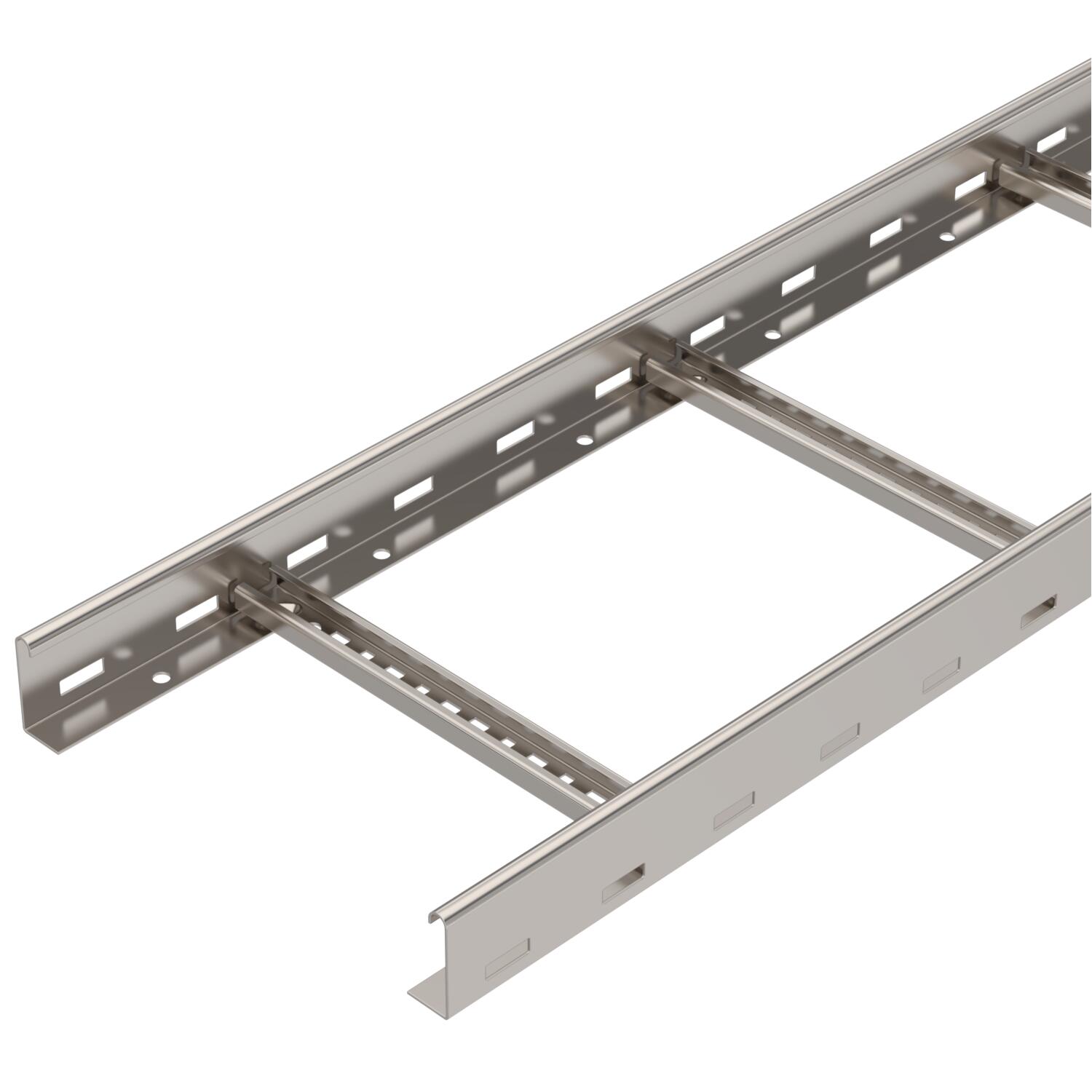

Kabelový žebřík LCIS 60, 6 m C30 A4
Výr. č. 6207204 | EAN 4012196431977
- Popis produktu
-

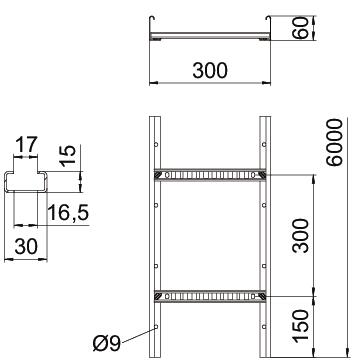

Popis produktuKabelový žebřík s výškou bočnice 60 mm s navařenými, nahoru otevřenými příčkami z profilu C30. Profilovaná bočnice pro zpevnění a ochranu kabelů. Upevnění na výložník se provádí svorkami typu LKS 40. Rozměr výřezu příčky je 16,5 mm, vhodná třmenová příchytka je typ 2056.
Magnetický útlum stínění bez víka 10 dB, s víkem 15 dB.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno CO₂ stopa (GWP) od kolísky po bránu 15,1856 kg CO₂e / 1 meter Dĺžka 6000 mm Farba nehrdzavejúca oceľ Hrúbka bočnice 1,5 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4571 Nehrdzavejúca oceľ, morená áno Odstup priečok 300 mm Povrch lesklá, dodatočne upravená Rozmer 60x300x6000 Rozmer B 300 mm Rozmer štrbiny priečky 16,50 Šírka 300 mm Upevnenie priečky zvárané Úžitkový prierez 12000 mm² Úžitkový prierez 120 cm² Vyhotovenie bočnice plochý profil Vyhotovenie priečok Profil dierovaný Vyhotovenie s veľkým rozpätím nie Výška 60 mm Vzdialenosť podpier 1,5 m 3,3 kN/m Vzdialenosť podpier 2,0 m 2 kN/m Vzdialenosť podpier 2,5 m 1,3 kN/m Vzdialenosť podpier 3,0 m 1 kN/m Vzdialenosť podpier 3,5 m 0,78 kN/m Vzdialenosť podpier 4,0 m 0,4 kN/m Zachovanie funkčnosti nie Technické údaje
Záťažový diagram káblového rebríka typu LCIS 60
-
Prípustné zaťaženie káblových žľabov/rebríkov v kN/m bez zaťaženia pracovnou silou
-
Vzdialenosť podpier v m
-
Prehyb priečnika v mm pri prípustnom kN/m
-
Schéma zaťaženia pri skúšobnej metóde
-
Krivka zaťaženia so šírkou káblového žľabu/rebríka v mm
-
Krivka prehybu priečnika podľa vzdialenosti podpier
-
- Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Podélné spojky A4
LVG 60 A4 6208835 10 Kus

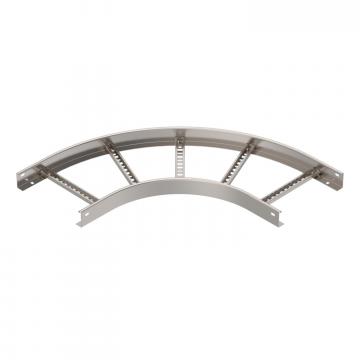

90° oblouk 60 A4
LB 90 630 R3 A4 6225104 1 Kus
Deliaca stena 45 A4
TSG 45 A4 6062028 3 m Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Ochranný kryt 60
SKH 60 OR 6222537 40 Pár
Svorka na upevnenie deliacej steny A2
KS KL A2 6062284 30 Kus - Na stiahnutie
-
