Kabelová vývodka, závit PG, signální bílá
Výr. č. 2022579 | EAN 4012195025788
- Popis produktu
-
Popis produktuKabelová vývodka s připojovacím závitem PG kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
Sloupec tabulky D: těsnicí oblast dle VDE 0619, kde není nutné odlehčení tahu
Sloupec tabulky D2: těsnicí oblast včetně odlehčení tahu a ochrany proti pootočení podle VDE 0619
-
- Technické údaje
-
Technické údaje

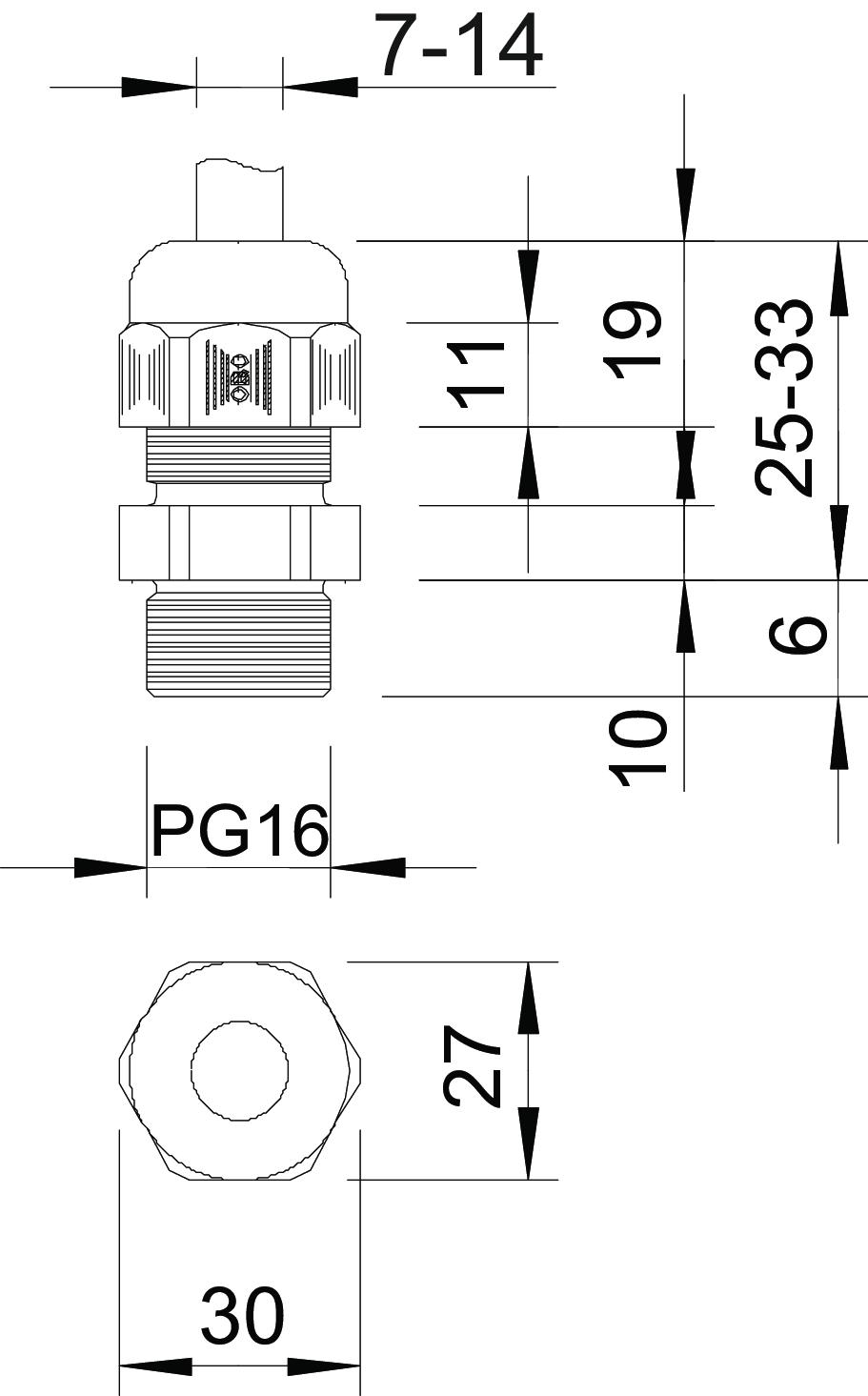

Bezhalogénový áno Dĺžka závitu 10 mm Druh tesnenia Tesniaci krúžok Druh závitu Pg Farba čisto biela; RAL 9010 Materiál Polyamid Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Nestabilný uťahovací moment 3,67 Nm Oblasť utesnenia D max. 14 mm Oblasť utesnenia D min. 7 mm Ochrana proti ohybu nie pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer PG16 Rozmer E 30 mm Rozmer L max. 33 mm Rozmer L min. 25 mm Rozmer L1 10 mm Rozmer L2 6 mm Rozmer L3 19 mm Rozmer L4 11 mm Rozpojiteľný skrutkový spoj nie S kontramaticou nie s ochranou proti výbuchu nie Stúpanie závitu 1,41 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 27 Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit Pg 16 - Všetky typy
- Na stiahnutie
-
List technických údajov V-TEC PG16 RW / 2022579 , 0.31MB , pdfEÚ Vyhlásenie o zhode V-TEC PG16 RW / 2022579 , 0.10MB , pdfEÚ Vyhlásenie o zhode EÚ Vyhlásenie o zhode ,Vyhlásenie o zhode Spojeného kráľovstva V-TEC PG16 RW / 2022579 , 0.09MB , pdfREACH Vyhlásenie o zhode V-TEC PG16 RW / 2022579 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC PG16 RW / 2022579 , 0.12MB , pdfSchválenie symbolov Značka schválenia DNV V-TEC VM , 0.03MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
