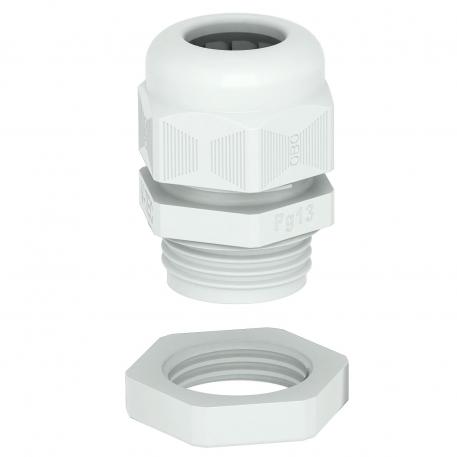

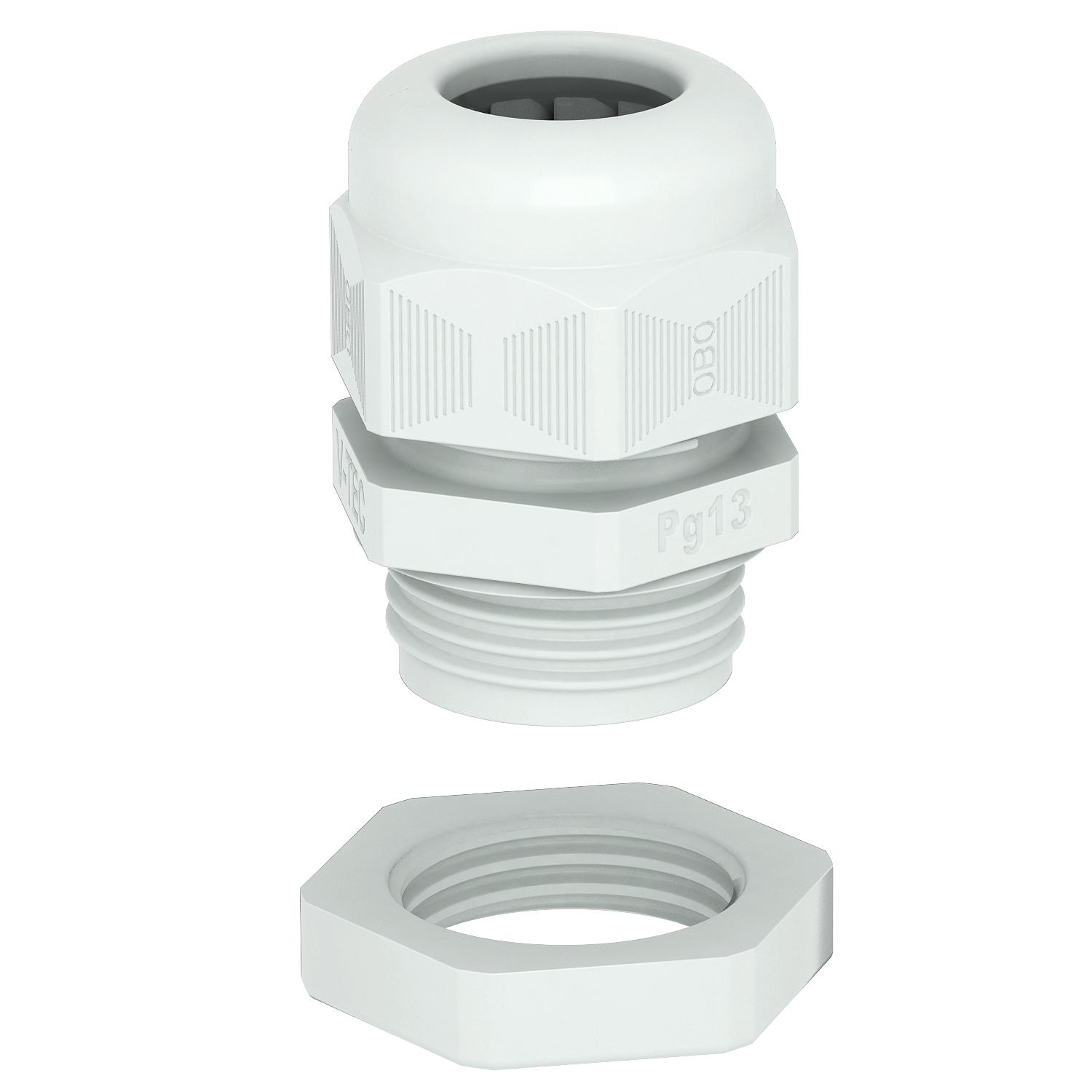

Kabelová vývodka, závit PG, sada s pojistnou maticí, světle šedá
Výr. č. 2024655 | EAN 4012195861003
- Popis produktu
-
Popis produktuKabelová vývodka s připojovacím závitem PG kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C. Včetně pojistné matice.
Sloupec tabulky D1: těsnicí oblast dle VDE 0619, kde není nutné odlehčení tahu
Sloupec tabulky D2: těsnicí oblast včetně odlehčení tahu a ochrany proti pootočení dle VDE 0619
-
- Technické údaje
-
Technické údaje

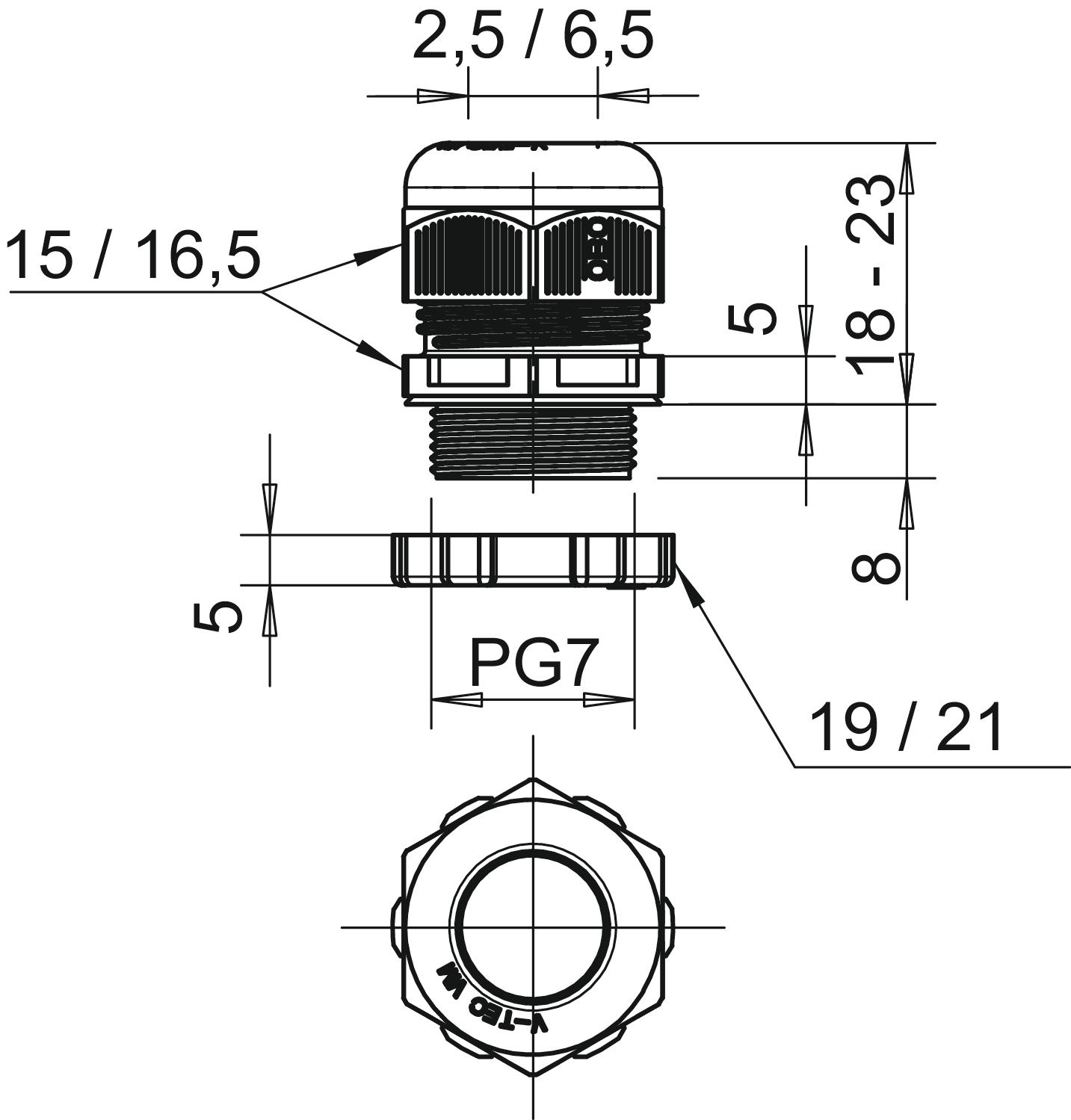

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,0285 kg CO₂e / 1 Kus Dĺžka závitu 8 mm Druh tesnenia Tesniaci krúžok Druh závitu Pg Farba svetlosivá; RAL 7035 Materiál Polyamid Menovitá veľkosť závitu 7 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Oblasť utesnenia D max. 6,5 mm Oblasť utesnenia D min. 2,5 mm Ochrana proti ohybu nie pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer PG7 Rozmer E1 (mm) 16,5 mm Rozmer E2 21 mm Rozmer L max. 23 mm Rozmer L min. 18 mm Rozmer L1 8 mm Rozmer L2 5 mm Rozmer L3 5 mm Rozpojiteľný skrutkový spoj nie S kontramaticou áno s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 16,5 mm Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 1 15 mm Veľkosť kľúča 2 19 mm Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit Pg 7 - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov V-TEC PG7+ LGR / 2024655 , 0.23MB , pdfEÚ Vyhlásenie o zhode V-TEC PG7+ LGR / 2024655 , 0.13MB , pdfEÚ Vyhlásenie o zhode EÚ Vyhlásenie o zhode ,Vyhlásenie o zhode Spojeného kráľovstva V-TEC PG7+ LGR / 2024655 , 0.09MB , pdfREACH Vyhlásenie o zhode V-TEC PG7+ LGR / 2024655 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC PG7+ LGR / 2024655 , 0.12MB , pdf
