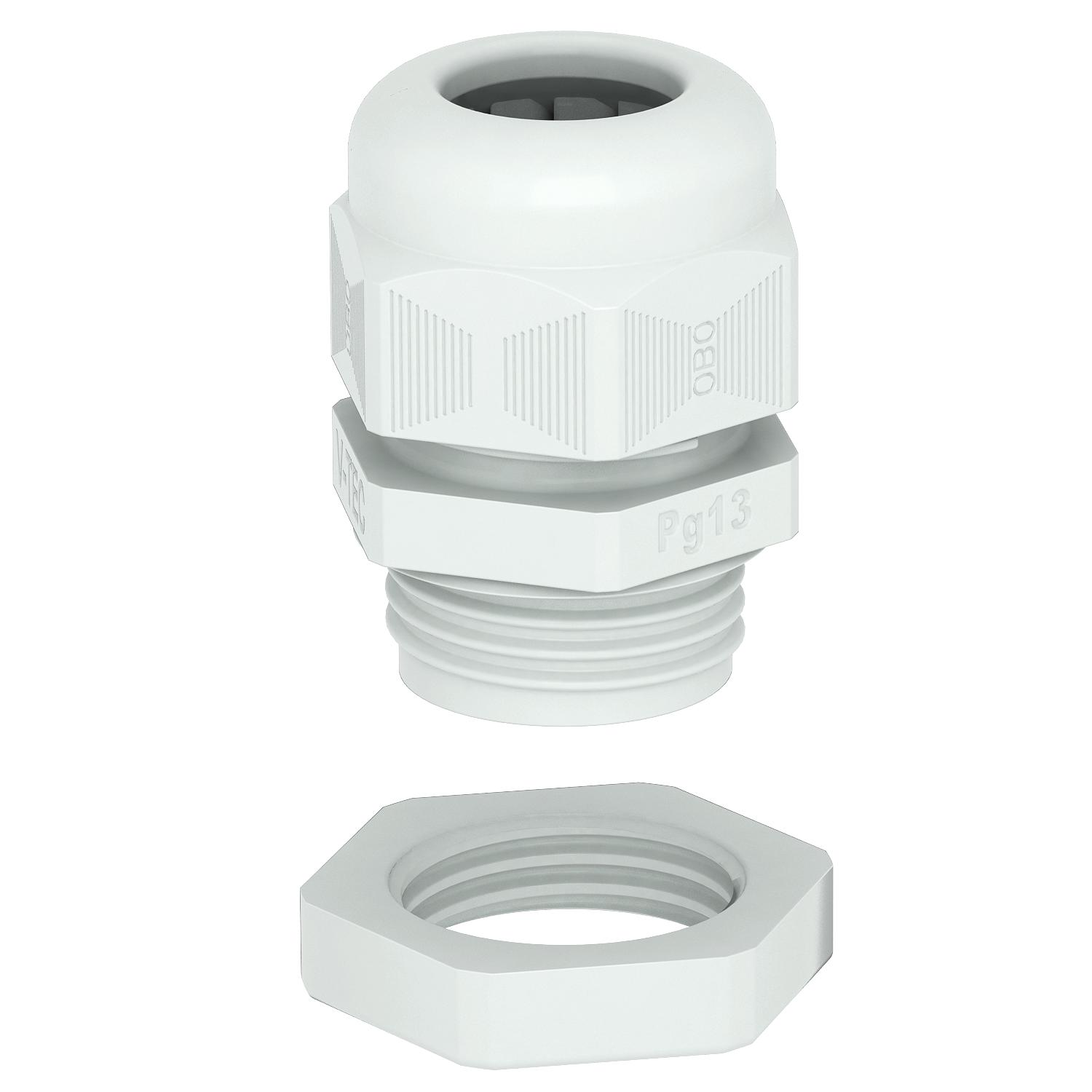

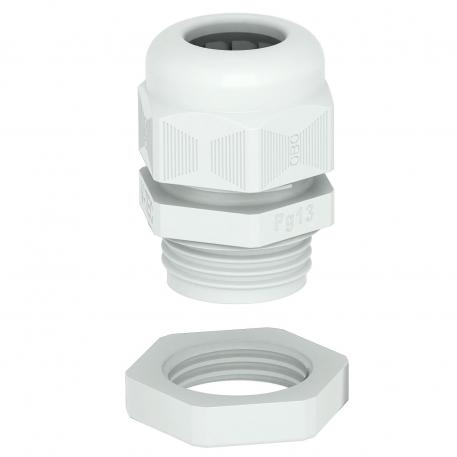

Kabelová vývodka, závit PG, sada s pojistnou maticí, světle šedá
Výr. č. 2024673 | EAN 4012195861126
- Popis produktu
-
Popis produktuKabelová vývodka s připojovacím závitem PG kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C. Včetně pojistné matice.
Sloupec tabulky D1: těsnicí oblast dle VDE 0619, kde není nutné odlehčení tahu
Sloupec tabulky D2: těsnicí oblast včetně odlehčení tahu a ochrany proti pootočení dle VDE 0619
-
- Technické údaje
-
Technické údaje

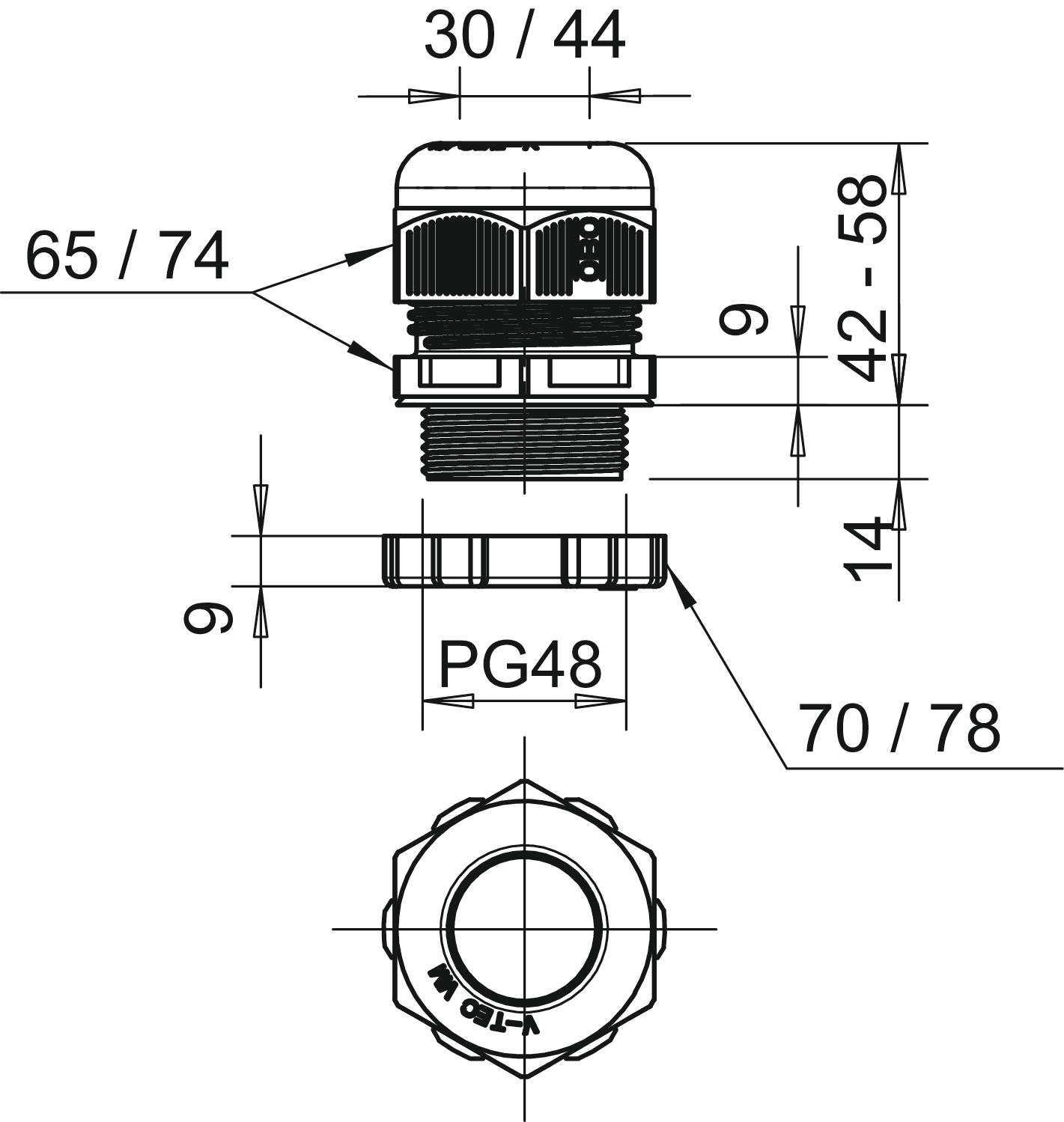

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,5325 kg CO₂e / 1 Kus Dĺžka závitu 14 mm Druh tesnenia Tesniaci krúžok Druh závitu Pg Farba svetlosivá; RAL 7035 Materiál Polyamid Menovitá veľkosť závitu 48 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Oblasť utesnenia D max. 44 mm Oblasť utesnenia D min. 30 mm Ochrana proti ohybu nie pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer PG48 Rozmer E1 (mm) 74 mm Rozmer E2 78 mm Rozmer L max. 58 mm Rozmer L min. 42 mm Rozmer L1 14 mm Rozmer L2 9 mm Rozmer L3 8 mm Rozpojiteľný skrutkový spoj nie S kontramaticou áno s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 74 mm Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 1 65 mm Veľkosť kľúča 2 70 mm Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit Pg 48 - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov V-TEC PG48+ LGR / 2024673 , 0.25MB , pdfEÚ Vyhlásenie o zhode V-TEC PG48+ LGR / 2024673 , 0.13MB , pdfEÚ Vyhlásenie o zhode EÚ Vyhlásenie o zhode ,Vyhlásenie o zhode Spojeného kráľovstva V-TEC PG48+ LGR / 2024673 , 0.09MB , pdfREACH Vyhlásenie o zhode V-TEC PG48+ LGR / 2024673 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC PG48+ LGR / 2024673 , 0.12MB , pdf
