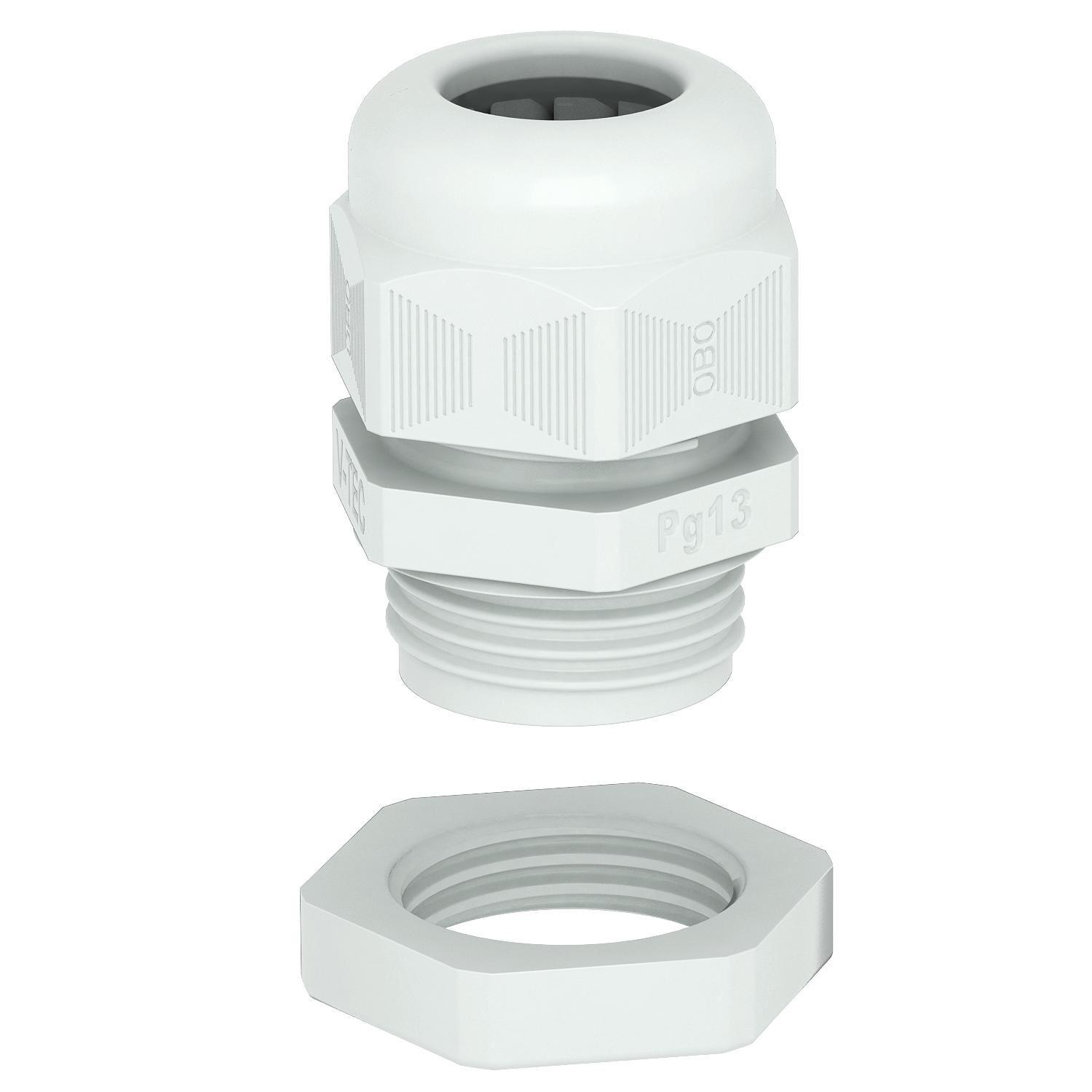

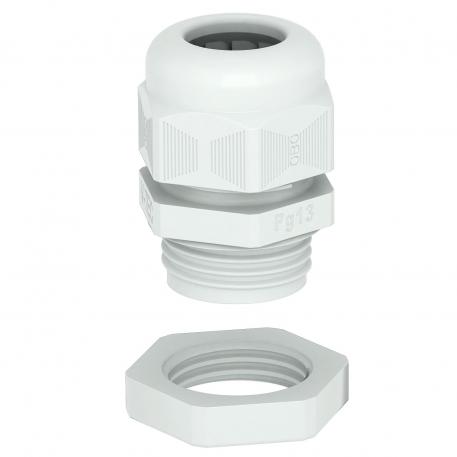

Kabelová vývodka, závit PG, sada s pojistnou maticí, světle šedá
Výr. č. 2024669 | EAN 4012195861102
- Popis produktu
-
Popis produktuKabelová vývodka s připojovacím závitem PG kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C. Včetně pojistné matice.
Sloupec tabulky D1: těsnicí oblast dle VDE 0619, kde není nutné odlehčení tahu
Sloupec tabulky D2: těsnicí oblast včetně odlehčení tahu a ochrany proti pootočení dle VDE 0619
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,4074 kg CO₂e / 1 Kus Dĺžka závitu 13 mm Druh tesnenia Tesniaci krúžok Druh závitu Pg Farba svetlosivá; RAL 7035 Materiál Polyamid Menovitá veľkosť závitu 36 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Oblasť utesnenia D max. 32 mm Oblasť utesnenia D min. 18 mm Ochrana proti ohybu nie pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer PG36 Rozmer E1 (mm) 60 mm Rozmer E2 66 mm Rozmer L max. 54 mm Rozmer L min. 39 mm Rozmer L1 13 mm Rozmer L2 8 mm Rozmer L3 8 mm Rozpojiteľný skrutkový spoj nie S kontramaticou áno s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 60 mm Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 1 53 mm Veľkosť kľúča 2 60 mm Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit Pg 36 - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov V-TEC PG36+ LGR / 2024669 , 0.24MB , pdfEÚ Vyhlásenie o zhode V-TEC PG36+ LGR / 2024669 , 0.13MB , pdfEÚ Vyhlásenie o zhode EÚ Vyhlásenie o zhode ,Vyhlásenie o zhode Spojeného kráľovstva V-TEC PG36+ LGR / 2024669 , 0.09MB , pdfREACH Vyhlásenie o zhode V-TEC PG36+ LGR / 2024669 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC PG36+ LGR / 2024669 , 0.12MB , pdf
