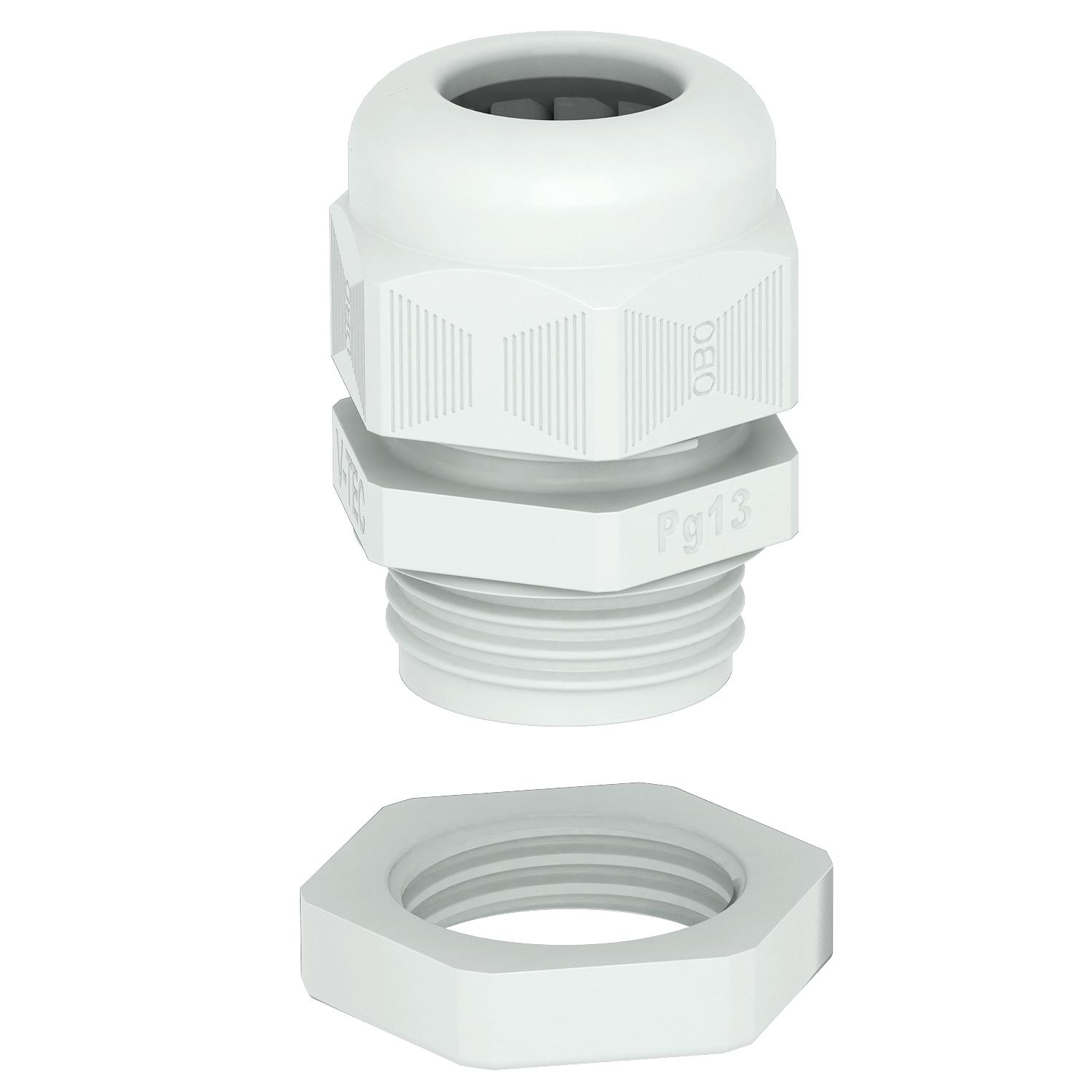

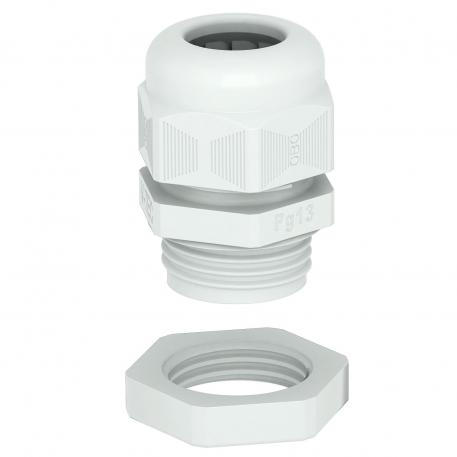

Kabelová vývodka, závit PG, sada s pojistnou maticí, světle šedá
Výr. č. 2024661 | EAN 4012195861065
- Popis produktu
-
Popis produktuKabelová vývodka s připojovacím závitem PG kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C. Včetně pojistné matice.
Sloupec tabulky D1: těsnicí oblast dle VDE 0619, kde není nutné odlehčení tahu
Sloupec tabulky D2: těsnicí oblast včetně odlehčení tahu a ochrany proti pootočení dle VDE 0619
-
- Technické údaje
-
Technické údaje

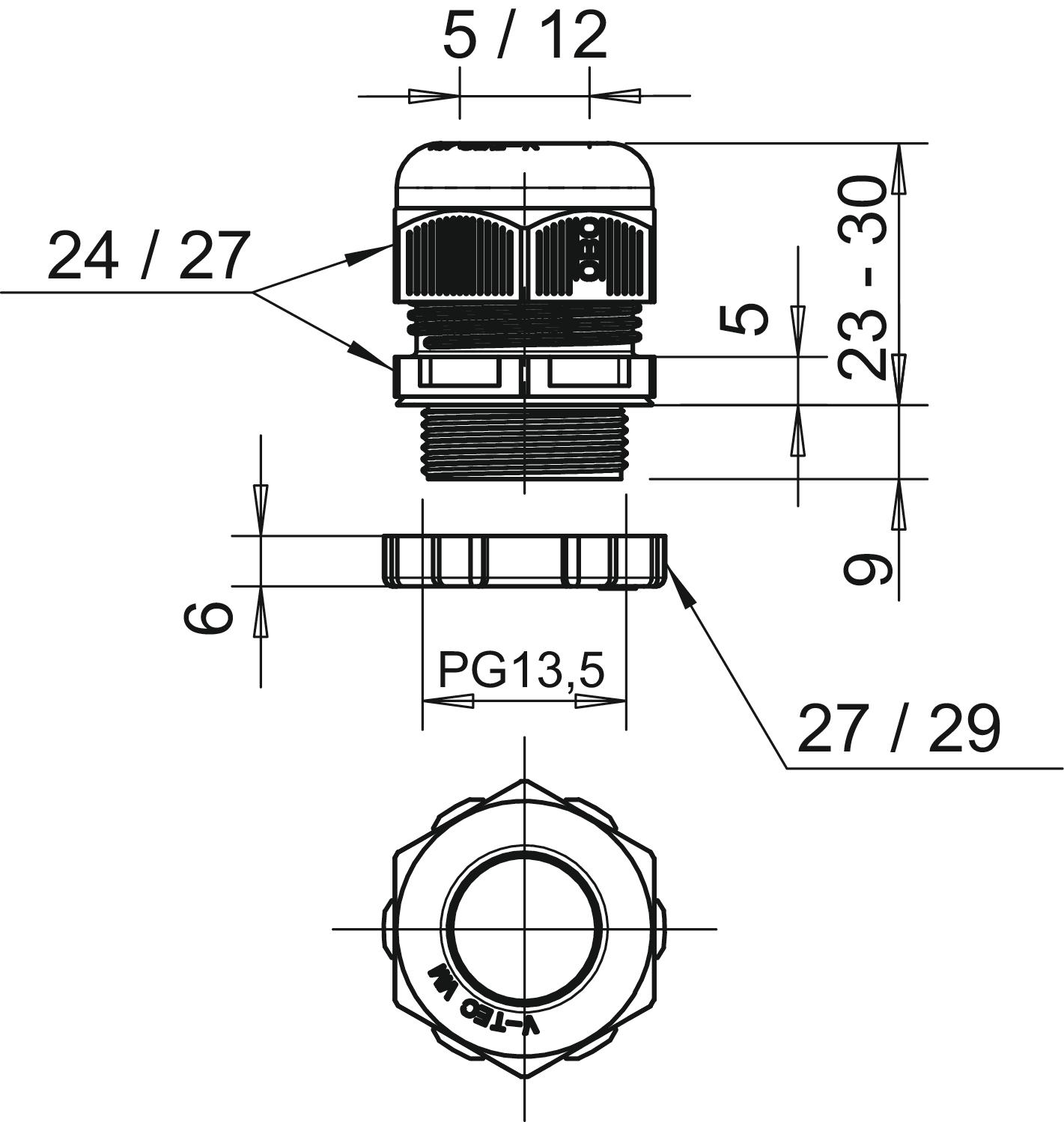

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,0585 kg CO₂e / 1 Kus Dĺžka závitu 9 mm Druh tesnenia Tesniaci krúžok Druh závitu Pg Farba svetlosivá; RAL 7035 Materiál Polyamid Menovitá veľkosť závitu 13,5 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Oblasť utesnenia D max. 12 mm Oblasť utesnenia D min. 5 mm Ochrana proti ohybu nie pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer PG13,5 Rozmer E1 (mm) 27 mm Rozmer E2 29 mm Rozmer L max. 30 mm Rozmer L min. 23 mm Rozmer L1 9 mm Rozmer L2 5 mm Rozmer L3 6 mm Rozpojiteľný skrutkový spoj nie S kontramaticou áno s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 27 mm Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 1 24 mm Veľkosť kľúča 2 27 mm Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit Pg 13,5 - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov V-TEC PG13,5+LGR / 2024661 , 0.22MB , pdfEÚ Vyhlásenie o zhode V-TEC PG13,5+LGR / 2024661 , 0.13MB , pdfEÚ Vyhlásenie o zhode EÚ Vyhlásenie o zhode ,Vyhlásenie o zhode Spojeného kráľovstva V-TEC PG13,5+LGR / 2024661 , 0.09MB , pdfREACH Vyhlásenie o zhode V-TEC PG13,5+LGR / 2024661 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC PG13,5+LGR / 2024661 , 0.12MB , pdf
