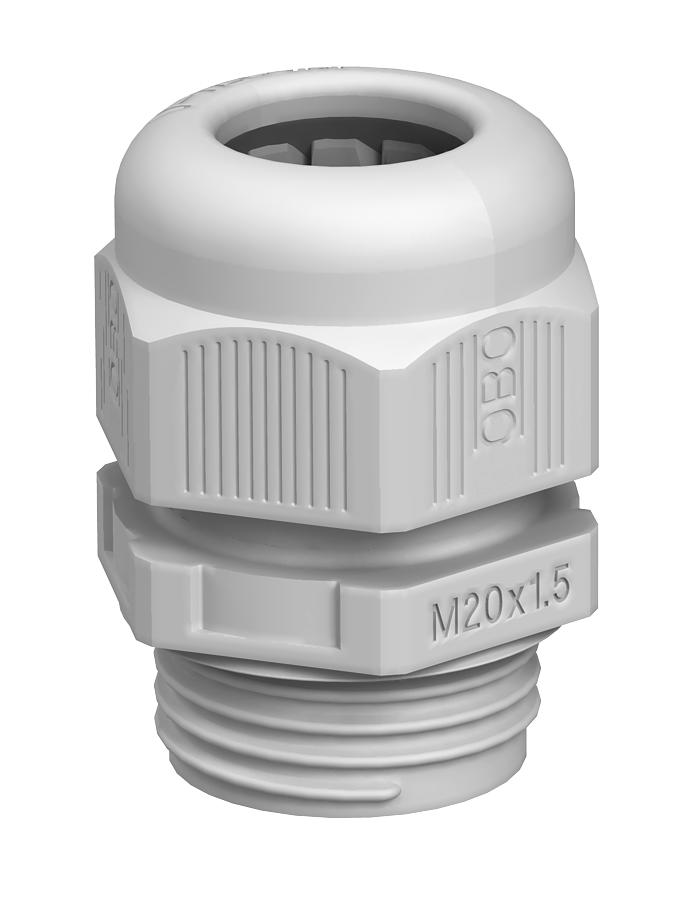

Kabelová vývodka s kloboučkovou maticí, metrický závit, stříbrošedá
Výr. č. 2022847 | EAN 4012195532750
- Popis produktu
-
Popis produktuNejrychlejší a nejpohodlnější způsob, jak zajistit odlehčení tahu a utěsnit vyvedení kabelů u odbočných krabic a pouzder: osvědčené kabelové vývodky V-TEC VM značky OBO. S integrovaným těsnicím břitem a speciální lamelovou technikou OBO lze dosáhnout stupně krytí až IP 68. Síla pro vytažení a těsnost přezkoušena dle EN 62444.
Připojovací závity jsou metrické nebo PG, a proto jsou univerzálně použitelné. Jednou zašroubovat a instalace je trvale fixována, optimální přizpůsobení závitu se správným stoupáním zaručuje trvalou odolnost proti vibracím.
Použití: od soukromých obytných domů s odbočovacími krabicemi až po průmyslové aplikace v rozvaděčích.
Teplotní rozsah: -20°C až +65°C
-
- Technické údaje
-
Technické údaje

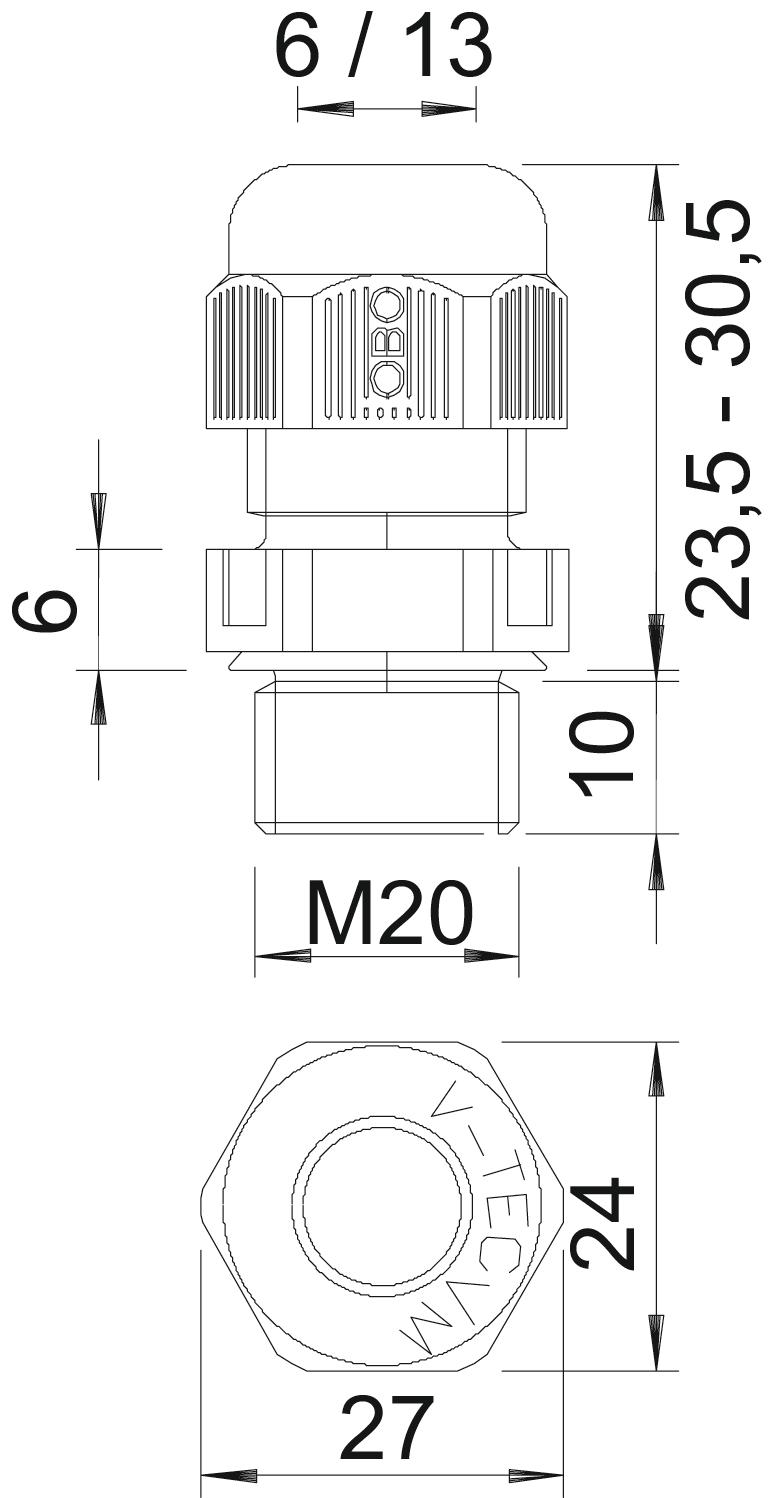

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,0395 kg CO₂e / 1 Kus Dĺžka závitu 9 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba striebristosivá; RAL 7001 Materiál Polyamid Menovitá veľkosť závitu 20 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Nestabilný uťahovací moment 3,8 Nm Oblasť utesnenia D max. 13 mm Oblasť utesnenia D min. 6 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer M20 Rozmer E 27 mm Rozmer L max. 30,5 mm Rozmer L min. 23,5 mm Rozmer L1 10 mm Rozmer L2 6 mm Rozpojiteľný skrutkový spoj nie S kontramaticou nie s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 27 mm Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 24 Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit M20 x 1,5 - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Pojistná matice, metrický závit, stříbrošedá
116 M20 SGR PA 2048779 100 Kus - Na stiahnutie
-
