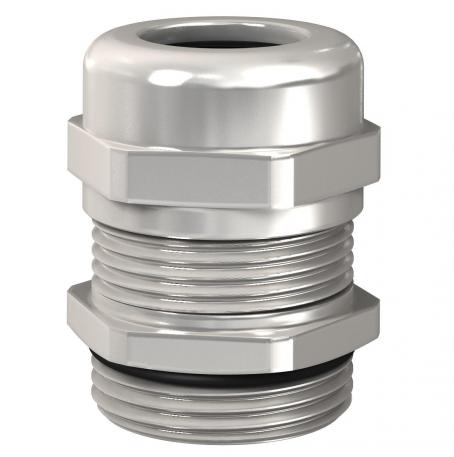

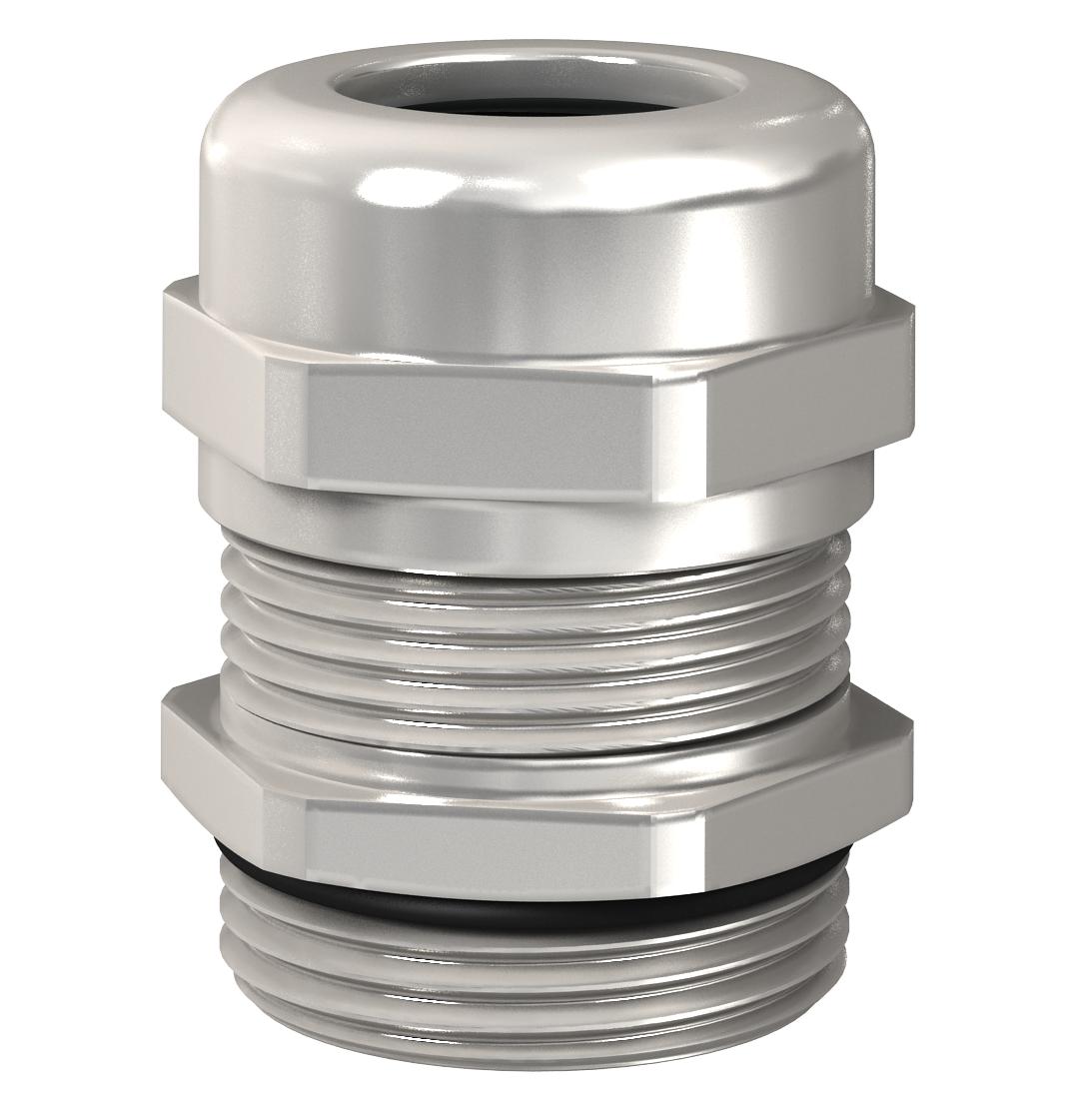

Kabelová vývodka s kloboučkovou maticí, EMC pružinový kontakt, závit M, niklováno
Výr. č. 2086165 | EAN 4012195655435
- Popis produktu
-
Popis produktuRobustní elektromagneticky kompatibilní kabelová vývodka kloboučkového tvaru s metrickým připojovacím závitem dle IEC 423 pro vysoké nároky na těsnost. Kontaktní propojení mezi vývodkou a stínicím opletením zajišťuje kontaktní pružina. Odlehčení tahu, zajištění proti pootočení a utěsnění v celém rozsahu upínání. Těsnicí kroužek z neoprénu. Svěrná vložka z polyamidu. S předem namontovaným těsnicím O-kroužkem na připojovacím závitu, zkoušeno podle DIN EN 50262, stupeň krytí IP 68 při 5 barech / 1 hod.
* Ceny dle nabídky DEL.
-
- Technické údaje
-
Technické údaje

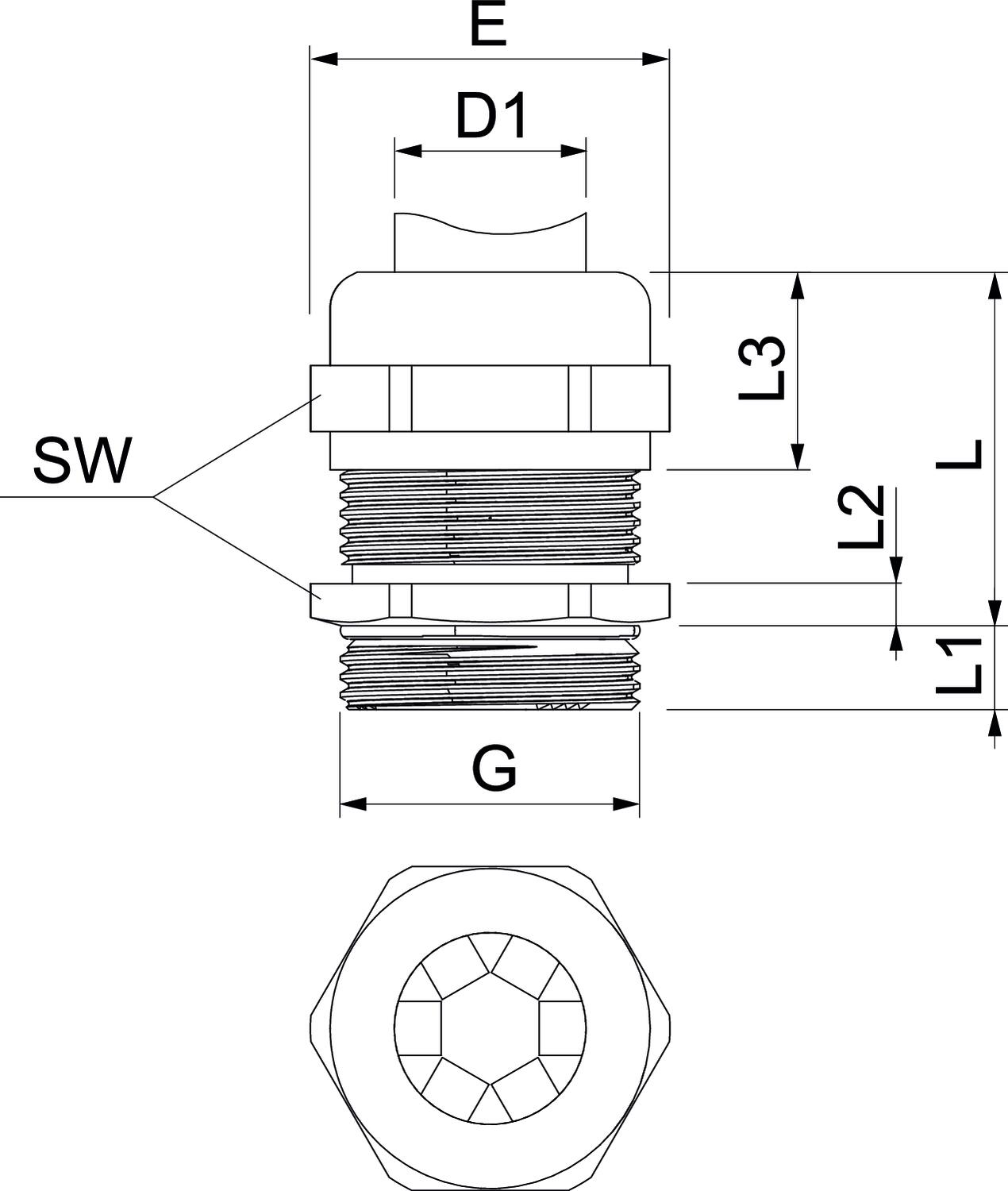

Bezhalogénový nie CO₂ stopa (GWP) od kolísky po bránu 0,0526 kg CO₂e / 1 Kus Dĺžka 17 mm Dĺžka závitu 5 mm Druh tesnenia Tesniaci krúžok Materiál mosadz Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Oblasť utesnenia D max. 9 mm Oblasť utesnenia D min. 5 mm Ochrana proti ohybu nie Povrch niklované pre zónu Ex bez Priechodka pre plochý kábel nie Rozmer M16 Rozmer D1 6 mm Rozmer E 19 mm Rozmer G M16x1,5 mm Rozmer L 25 mm Rozmer L1 5 mm Rozmer L2 3 mm Rozmer L3 12,3 mm S kontramaticou nie Šírka 19 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 100 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 17 Viacnásobná tesniaca vložka nie Vyhotovenie rovný Výška 30 mm Vystužený skleným vláknom nie Závit M16 x 1,5 - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

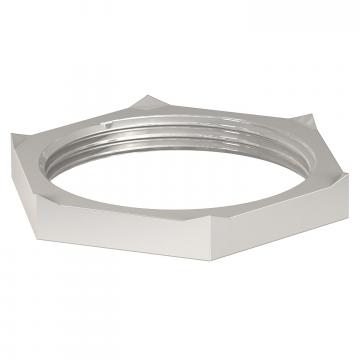

Pojistná matice, metrický závit, se zářeznými zuby
169 MSS M16 2091709 50 Kus - Na stiahnutie
-
List technických údajov V-TEC VM16 EMV-K / 2086165 , 0.22MB , pdfEÚ Vyhlásenie o zhode V-TEC VM16 EMV-K / 2086165 , 0.13MB , pdfEÚ Vyhlásenie o zhode EÚ Vyhlásenie o zhode ,Vyhlásenie o zhode Spojeného kráľovstva V-TEC VM16 EMV-K / 2086165 , 0.09MB , pdfREACH Vyhlásenie o zhode V-TEC VM16 EMV-K / 2086165 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC VM16 EMV-K / 2086165 , 0.12MB , pdf
