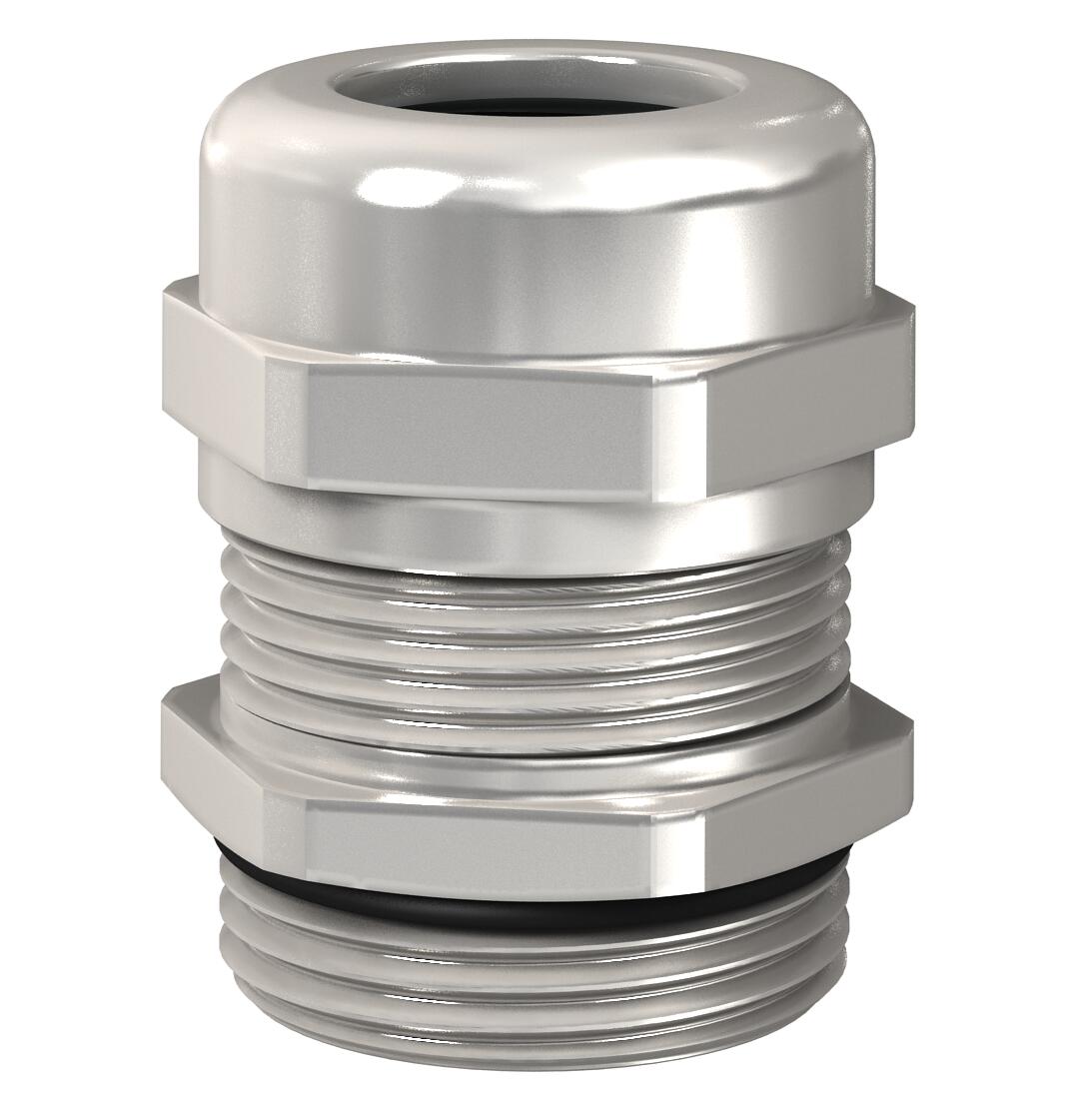

Kabelová vývodka s kloboučkovou maticí, elektromagneticky kompatibilní pružinový kontakt, metrický závit, niklovaná
Výr. č. 2086169 | EAN 4012195655480
- Popis produktu
-
Popis produktuRobustní elektromagneticky kompatibilní kabelová vývodka kloboučkového tvaru s metrickým připojovacím závitem dle IEC 423 pro vysoké nároky na těsnost. Kontaktní propojení mezi vývodkou a stínicím opletením zajišťuje kontaktní pružina. Odlehčení tahu, zajištění proti pootočení a utěsnění v celém rozsahu upínání. Těsnicí kroužek z neoprénu. Svěrná vložka z polyamidu. S předem namontovaným těsnicím O-kroužkem na připojovacím závitu, zkoušeno podle DIN EN 50262, stupeň krytí IP 68 při 5 barech / 1 hod.
* Ceny dle nabídky DEL.
-
- Technické údaje
-
Technické údaje

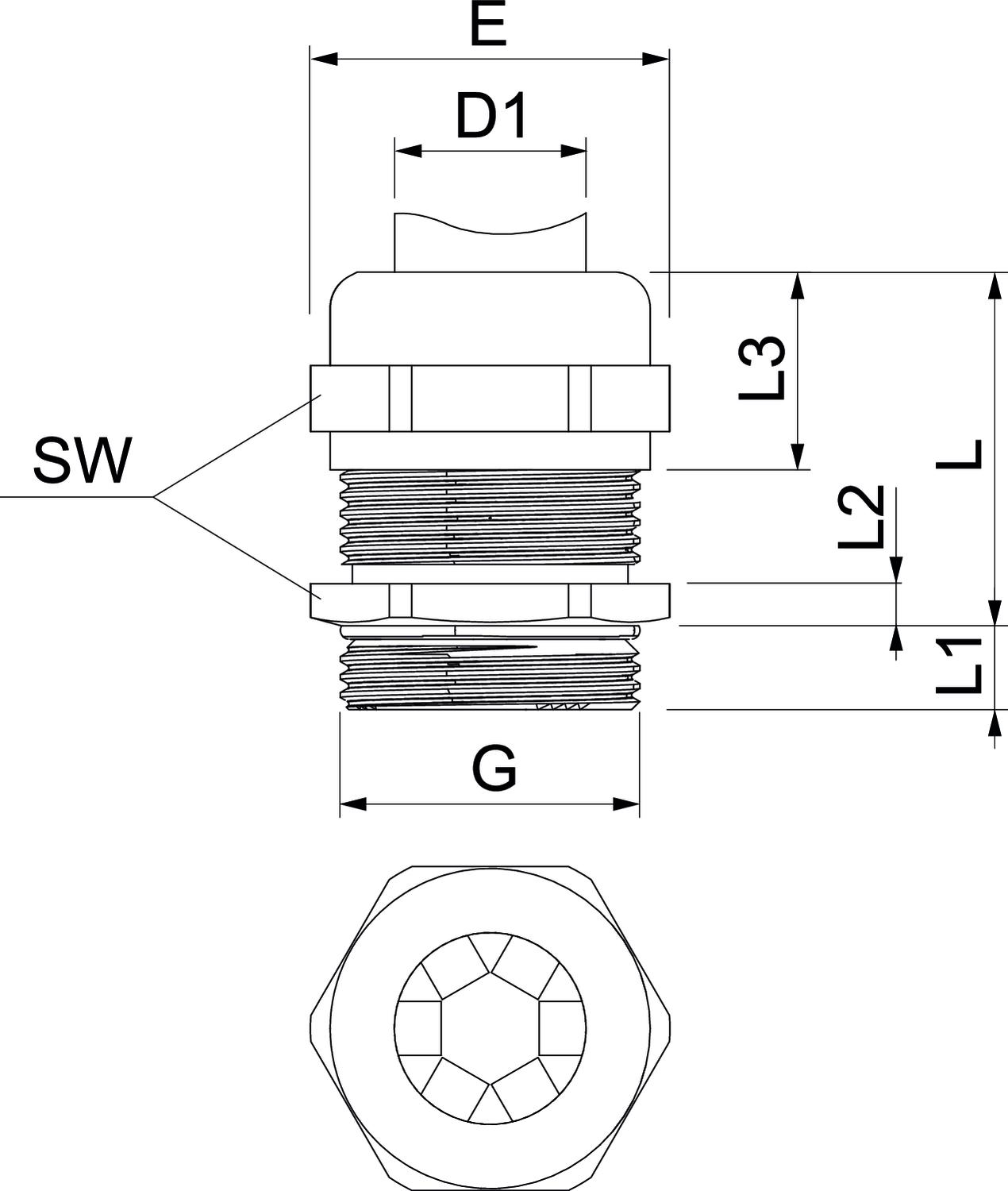

Bezhalogénový nie CO₂ stopa (GWP) od kolísky po bránu 0,0922 kg CO₂e / 1 Kus Dĺžka 22 mm Dĺžka závitu 6 mm Druh tesnenia Tesniaci krúžok Materiál mosadz Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Oblasť utesnenia D max. 13 mm Oblasť utesnenia D min. 9 mm Ochrana proti ohybu nie Povrch niklované pre zónu Ex bez Priechodka pre plochý kábel nie Rozmer M20 Rozmer D1 9 mm Rozmer E 24 mm Rozmer G M20x1,5 mm Rozmer L 27,5 mm Rozmer L1 6 mm Rozmer L2 3,5 mm Rozmer L3 13,3 mm S kontramaticou nie Šírka 24 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 100 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 22 Viacnásobná tesniaca vložka nie Vyhotovenie rovný Výška 33,5 mm Vystužený skleným vláknom nie Závit M20 x 1,5 - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

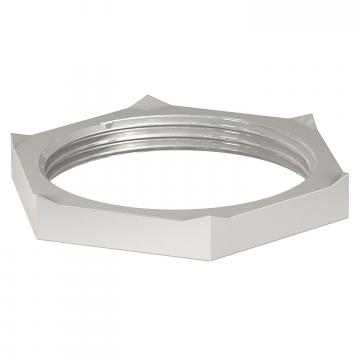

Pojistná matice, metrický závit, se zářeznými zuby
169 MSS M20 2091713 50 Kus - Na stiahnutie
-
