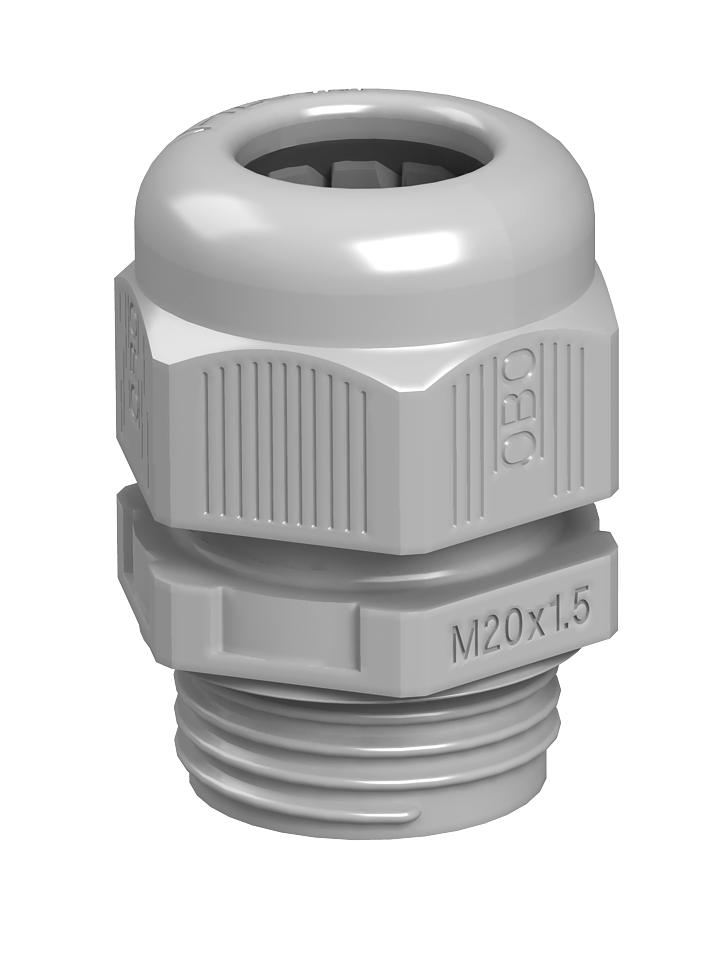

Kabelová vývodka, metrický závit, světle šedá
Výr. č. 2022866 | EAN 4012195533658
- Popis produktu
-
Popis produktuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
-
- Technické údaje
-
Technické údaje

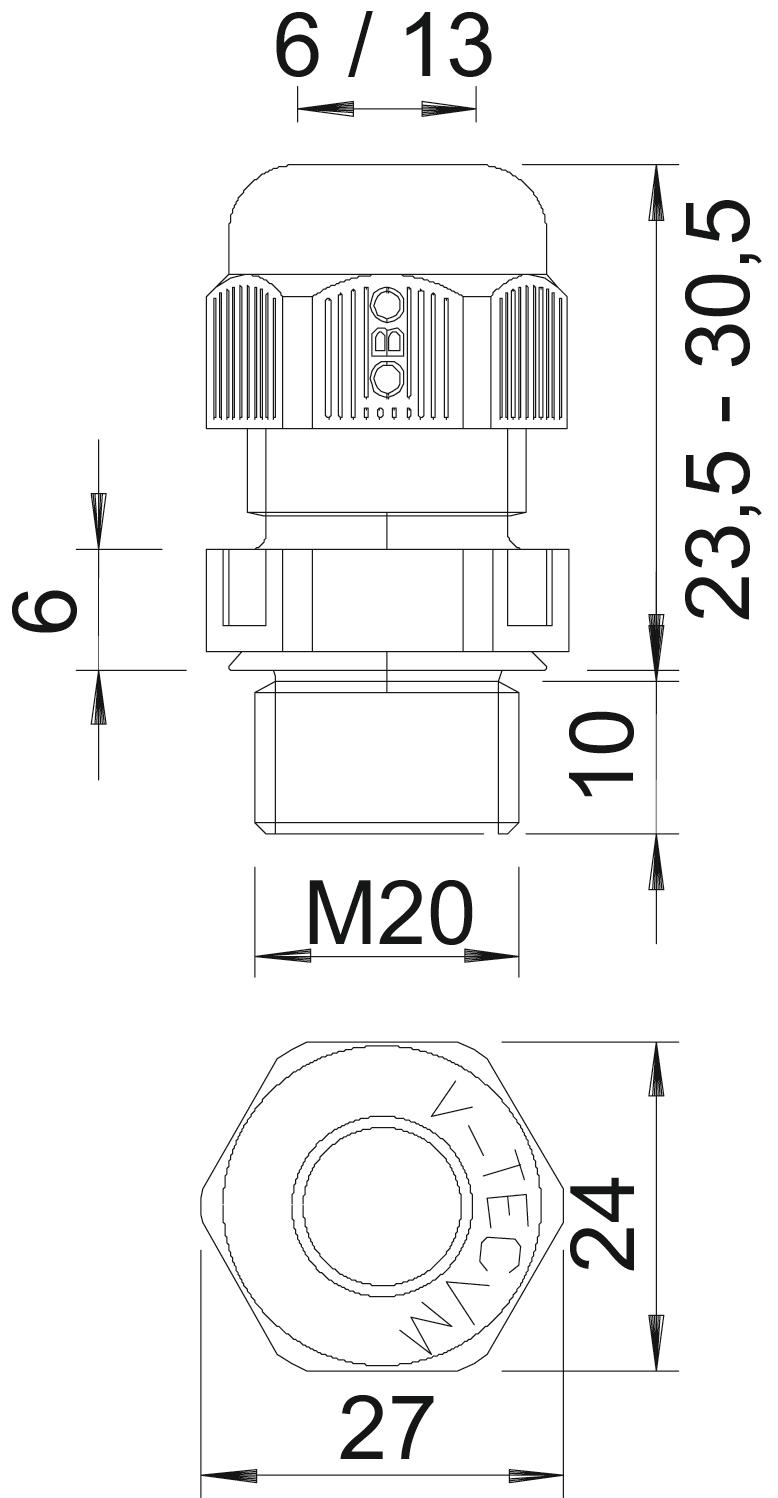

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,0351 kg CO₂e / 1 Kus Dĺžka závitu 10 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba svetlosivá; RAL 7035 Materiál Polyamid Menovitá veľkosť závitu 20 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Nestabilný uťahovací moment 3,8 Nm Oblasť utesnenia D max. 13 mm Oblasť utesnenia D min. 6 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer M20 Rozmer E 27 mm Rozmer L max. 30,5 mm Rozmer L min. 23,5 mm Rozmer L1 9 mm Rozmer L2 5 mm Rozpojiteľný skrutkový spoj nie S kontramaticou nie s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 27 mm Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 24 Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit M20 x 1,5 - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

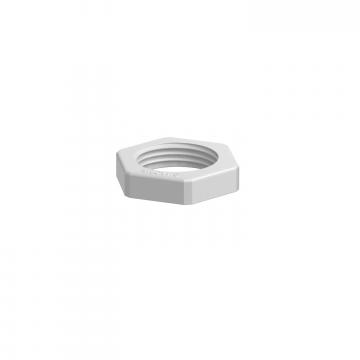

Pojistná matice, metrický závit, světle šedá
116 M20 LGR PA 2048922 100 Kus - Na stiahnutie
-
