Kabelová vývodka, metrický závit, světle šedá | | M16 x 1,5 | nie | svetlosivá; RAL 7035

Kabelová vývodka, metrický závit, světle šedá

Výr. č. 2022346 | EAN 4012195873914

Výr. č. / Typ

Závit

Viacnásobná tesniaca vložka	nie

Farba	svetlosivá; RAL 7035

Popis produktu

Popis produktu

Kabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
Sloupec tabulky D: těsnicí oblast dle VDE 0619, kde není nutné odlehčení tahu
Sloupec tabulky D2: těsnicí oblast včetně odlehčení tahu a ochrany proti pootočení dle VDE 0619

Technické údaje

Technické údaje

Bezhalogénový	áno
Druh tesnenia	Tesniaci krúžok
Druh závitu	metrický
Farba	svetlosivá; RAL 7035
Materiál	Polyamid
Možnosť odľahčenia od ťahu	áno
Nárazuvzdorný	nie
Oblasť utesnenia D max.	8 mm
Oblasť utesnenia D min.	2,5 mm
Ochrana proti ohybu	nie
pre zónu Ex	bez
Priechodka pre plochý kábel	nie

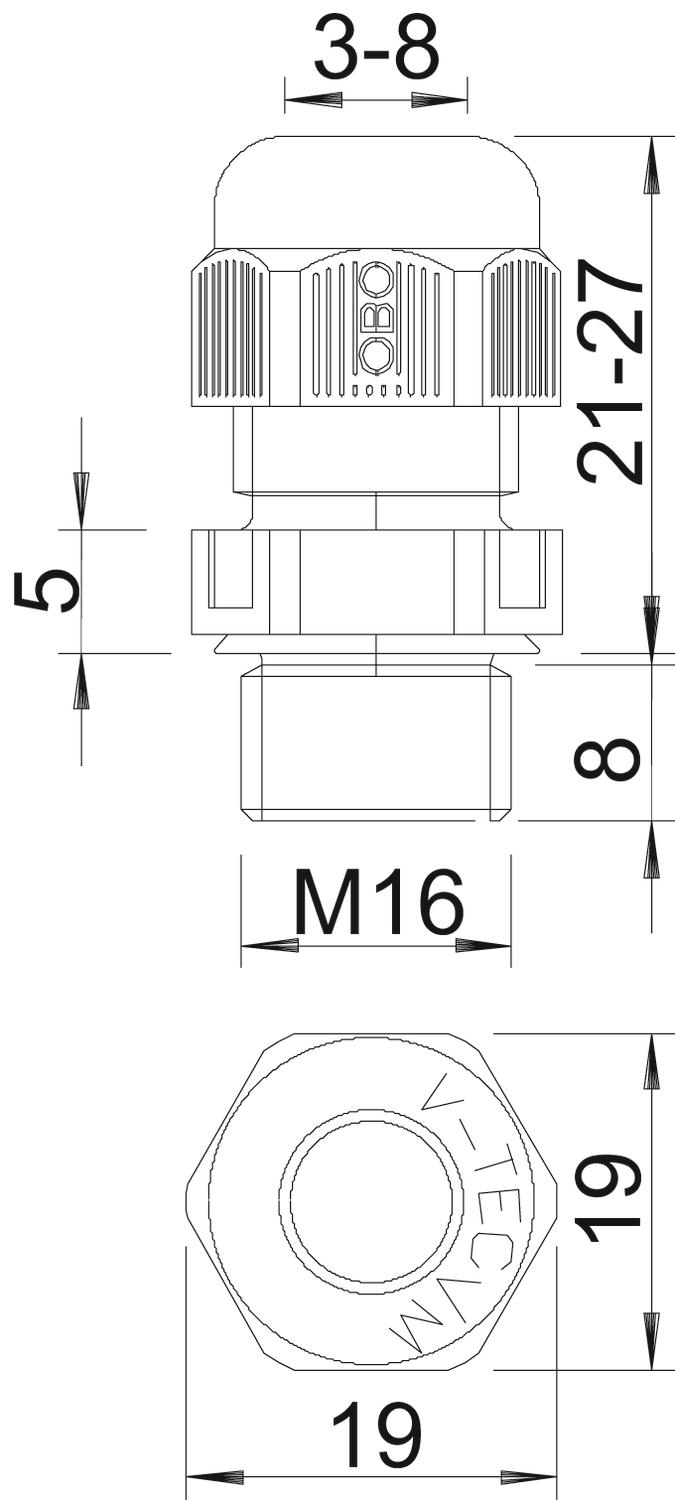

Rozmer	M16
Rozmer L max.	27 mm
Rozmer L min.	21 mm

Rozmer L1	8 mm
Rozmer L2	5 mm
Rozmer L3	15,5 mm
Rozmer L4	9 mm
S kontramaticou	nie
s ochranou proti výbuchu	nie
Stupeň krytia	IP68
Teplotný rozsah použitia max.	65 °C
Teplotný rozsah použitia min.	-20 °C
Veľkosť kľúča	19
Viacnásobná tesniaca vložka	nie
Vyhotovenie	rovný
Vystužený skleným vláknom	nie
Závit	M16 x 1,5

Všetky typy

Všetky typy

Typ	Závit	Viacnásobná tesniaca vložka	Farba	Výr. č.	Množstvo	najm. PJ
V-TEC M16 LGR	M16 x 1,5	nie	svetlosivá; RAL 7035	2022346	Kus	50 Kus
V-TEC M20 LGR	M20 x 1,5	nie	svetlosivá; RAL 7035	2022354	Kus	50 Kus
V-TEC M25 LGR	M25 x 1,5	nie	svetlosivá; RAL 7035	2022362	Kus	25 Kus
V-TEC M32 LGR	M32 x 1,5	nie	svetlosivá; RAL 7035	2022370	Kus	20 Kus
V-TEC M40 LGR	M40 x 1,5	nie	svetlosivá; RAL 7035	2022397	Kus	10 Kus
V-TEC M50 LGR	M50 x 15	nie	svetlosivá; RAL 7035	2022486	Kus	5 Kus
V-TEC M63 LGR	M63 x 1,5	nie	svetlosivá; RAL 7035	2022494	Kus	5 Kus
