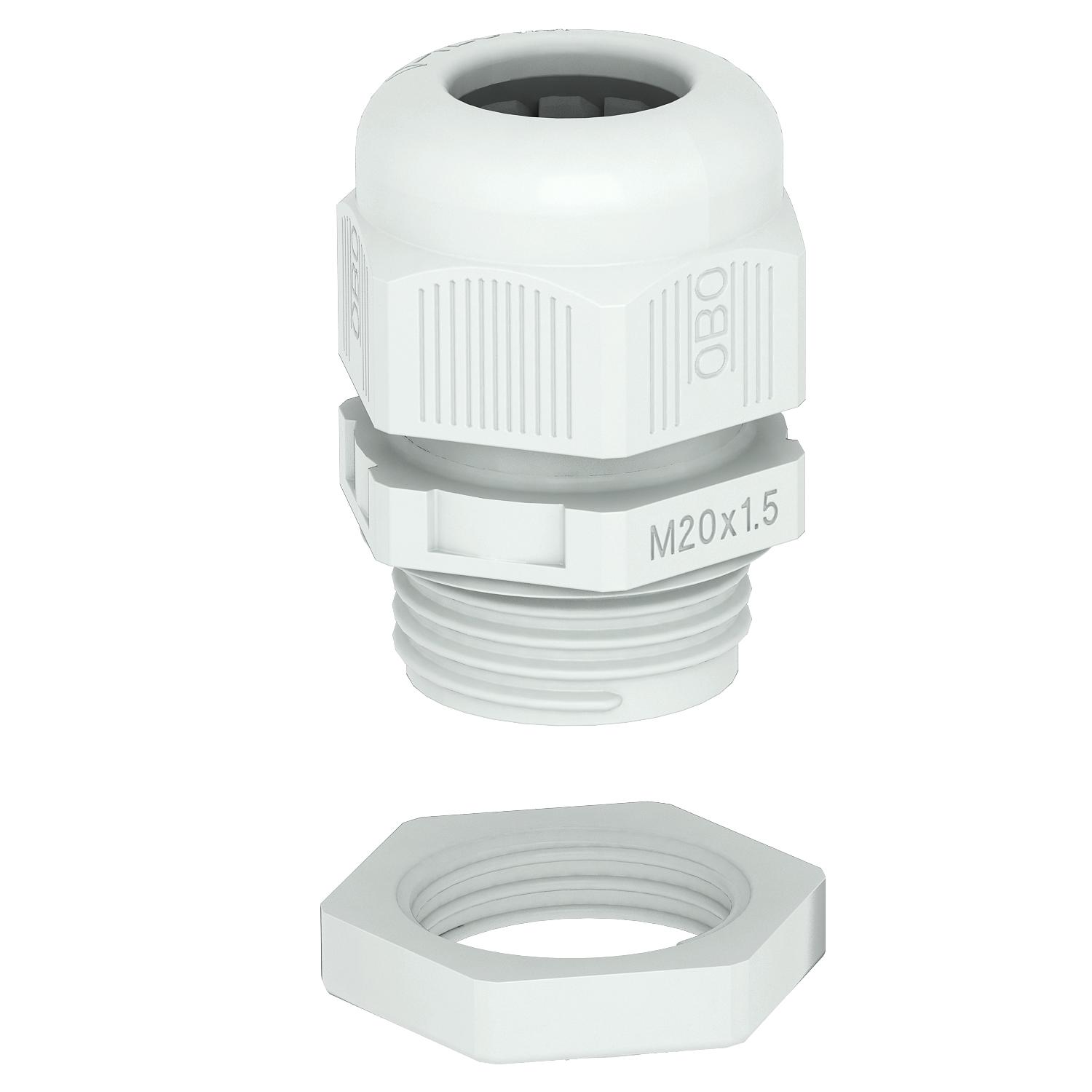

Kabelová vývodka, metrický závit, sada s pojistnou maticí, světle šedá
Výr. č. 2022768 | EAN 4012195860952
- Popis produktu
-
Popis produktuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C. Včetně pojistné matice.
-
- Technické údaje
-
Technické údaje

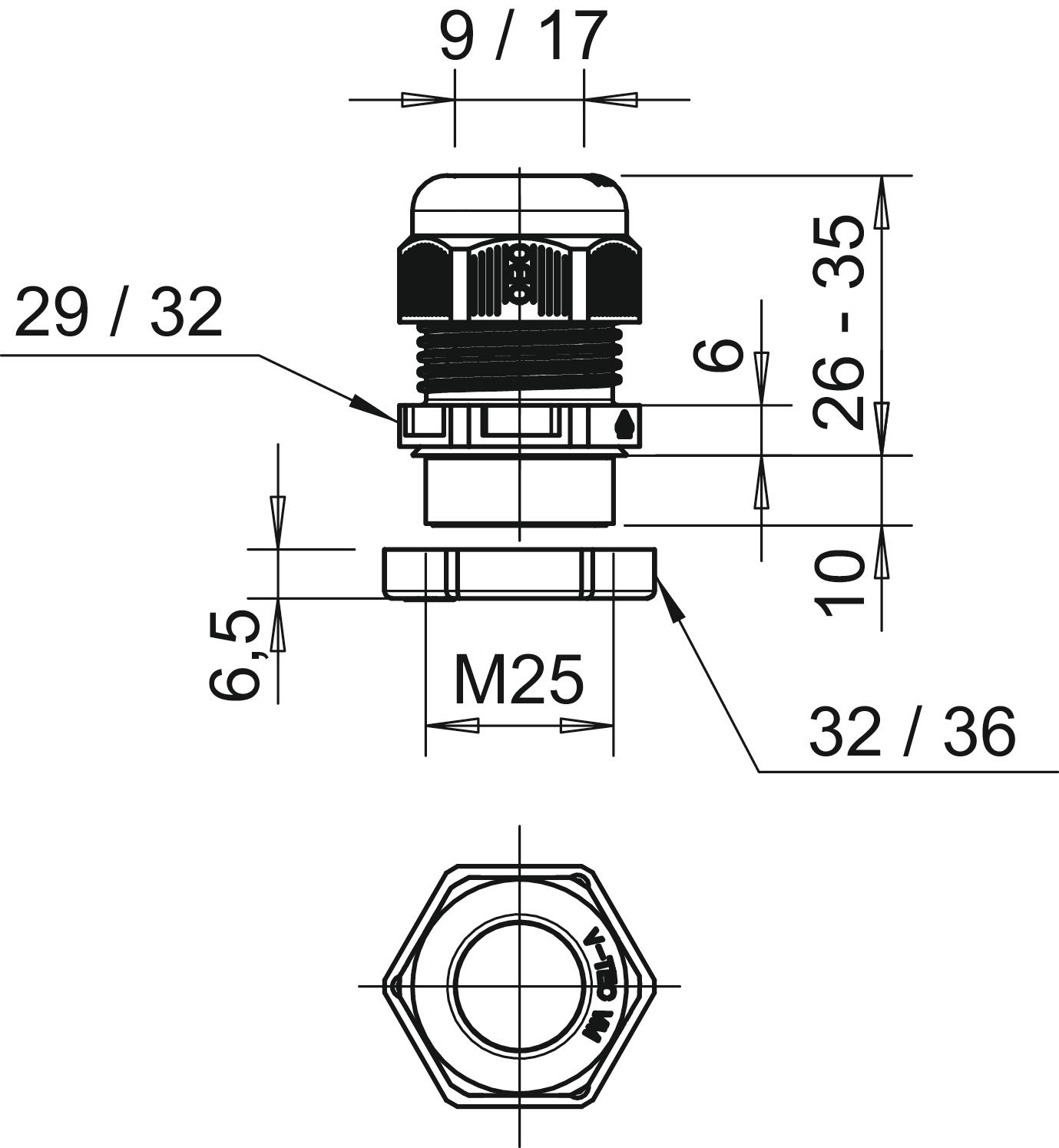

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,077 kg CO₂e / 1 Kus Dĺžka závitu 10 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba svetlosivá; RAL 7035 Materiál Polyamid Menovitá veľkosť závitu 25 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Nestabilný uťahovací moment 5 Nm Oblasť utesnenia D max. 17 mm Oblasť utesnenia D min. 9 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer M25 Rozmer E1 (mm) 32 mm Rozmer E2 36 mm Rozmer L max. 35 mm Rozmer L min. 26 mm Rozmer L1 10 mm Rozmer L2 6 mm Rozmer L3 6,5 mm Rozpojiteľný skrutkový spoj nie S kontramaticou nie s ochranou proti výbuchu nie Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 1 29 mm Veľkosť kľúča 2 32 mm Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit M25 x 1,5 - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov V-TEC VM25+ LGR / 2022768 , 0.24MB , pdfEÚ Vyhlásenie o zhode V-TEC VM25+ LGR / 2022768 , 0.17MB , pdfVyhlásenie o zhode Spojeného kráľovstva V-TEC VM25+ LGR / 2022768 , 0.09MB , pdfREACH Vyhlásenie o zhode V-TEC VM25+ LGR / 2022768 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC VM25+ LGR / 2022768 , 0.13MB , pdfSchválenie symbolov Certifikát UL V-TEC VM , 0.04MB , pdfNávod na montáž Uputstvo za montažu V-TEC VM.. ..x.. , 2.00MB , pdf
