Kabelová vývodka, metrický závit, odolná proti UV záření, světle šedá
Výr. č. 2022902 | EAN 4012195896739
- Popis produktu
-
Popis produktuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
-
- Technické údaje
-
Technické údaje

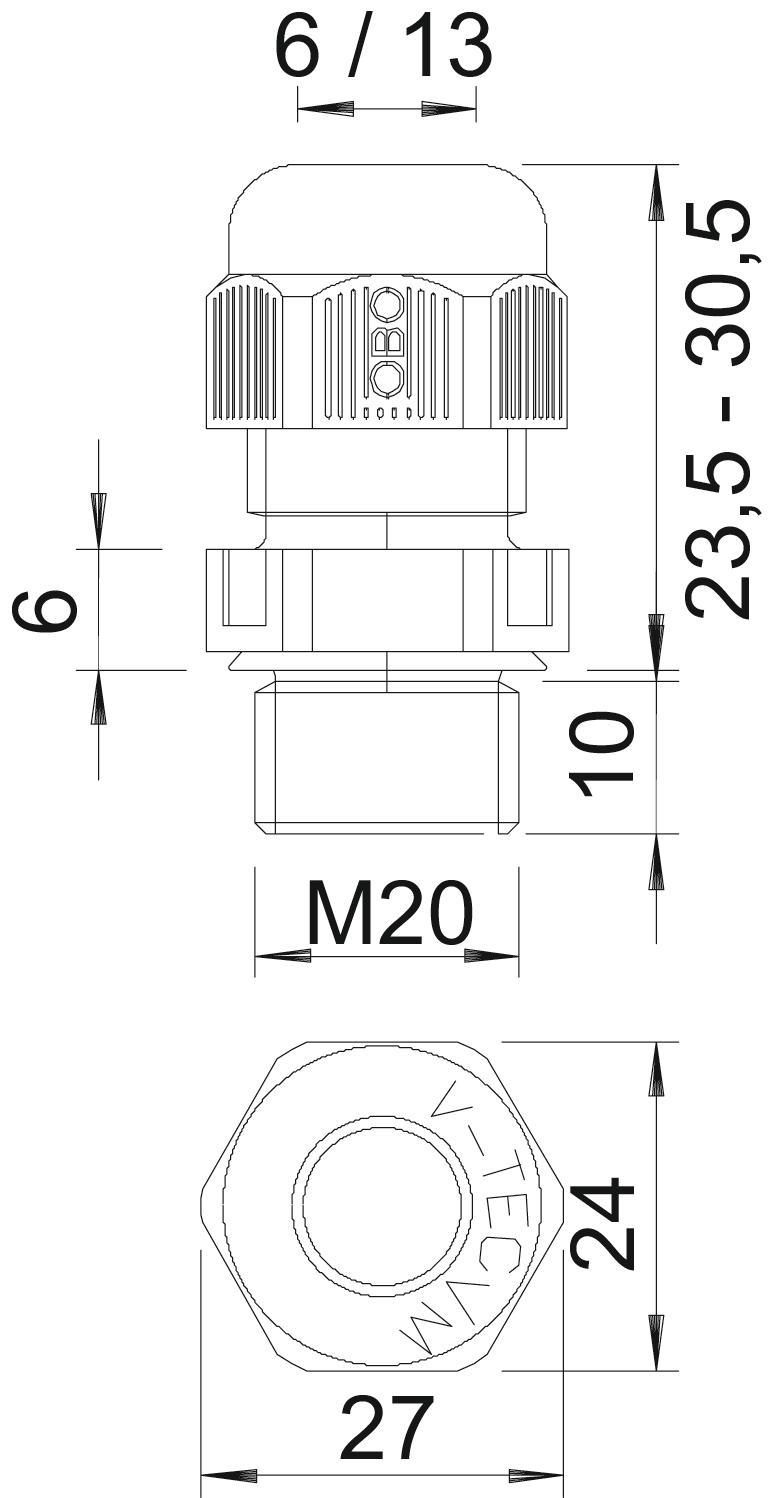

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,0413 kg CO₂e / 1 Kus Dĺžka závitu 9 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba svetlosivá Materiál Polyamid Menovitá veľkosť závitu 20 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Nestabilný uťahovací moment 3,8 Nm Oblasť utesnenia D max. 13 mm Oblasť utesnenia D min. 6 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer M20 Rozmer E 27 mm Rozmer L max. 30,5 mm Rozmer L min. 23,5 mm Rozmer L1 9 mm Rozmer L2 5 mm Rozpojiteľný skrutkový spoj nie S kontramaticou nie s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 27 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 24 Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit M20 x 1,5 - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Pojistná matice, metrický závit, světle šedá
116 M20 LGR PA 2048922 100 Kus - Na stiahnutie
-
List technických údajov V-TEC VM20UV LGR / 2022902 , 0.29MB , pdfEÚ Vyhlásenie o zhode V-TEC VM20UV LGR / 2022902 , 0.17MB , pdfVyhlásenie o zhode Spojeného kráľovstva V-TEC VM20UV LGR / 2022902 , 0.09MB , pdfREACH Vyhlásenie o zhode V-TEC VM20UV LGR / 2022902 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC VM20UV LGR / 2022902 , 0.13MB , pdfSchválenie symbolov Souhlas s užitím značky VDE pro V-TEC VM , 0.17MB , pdfSchválenie symbolov Značka schválenia VDE V-TEC VM, V-TEC VML , 0.17MB , pdfSchválenie symbolov Certifikát UL V-TEC VM , 0.04MB , pdfNávod na montáž Návod na montáž V-TEC VM..UV LGR , 2.00MB , pdf
