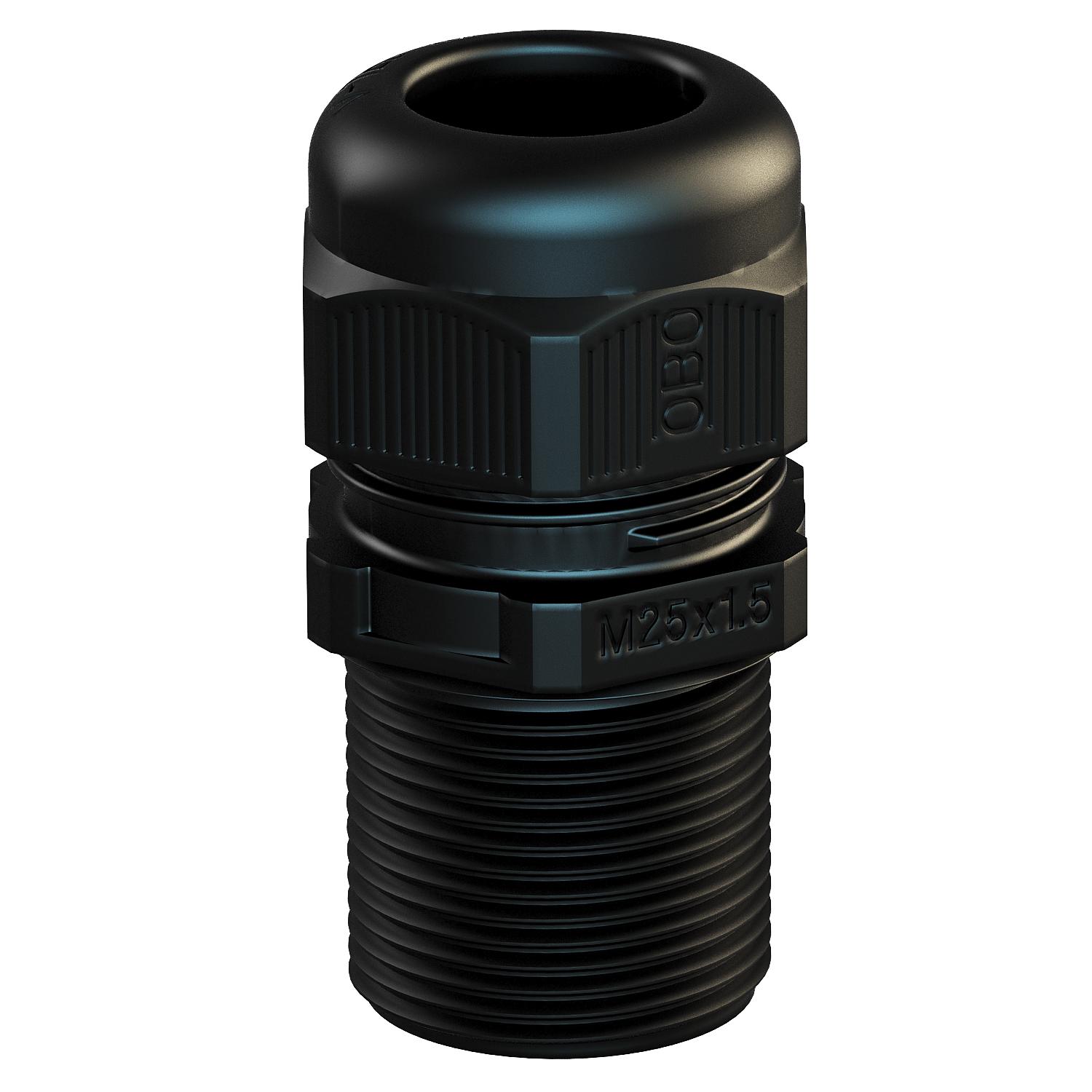

Kabelová vývodka, extra dlouhý metrický závit, černá
Výr. č. 2022997 | EAN 4012195812227
- Popis produktu
-
Popis produktuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
-
- Technické údaje
-
Technické údaje

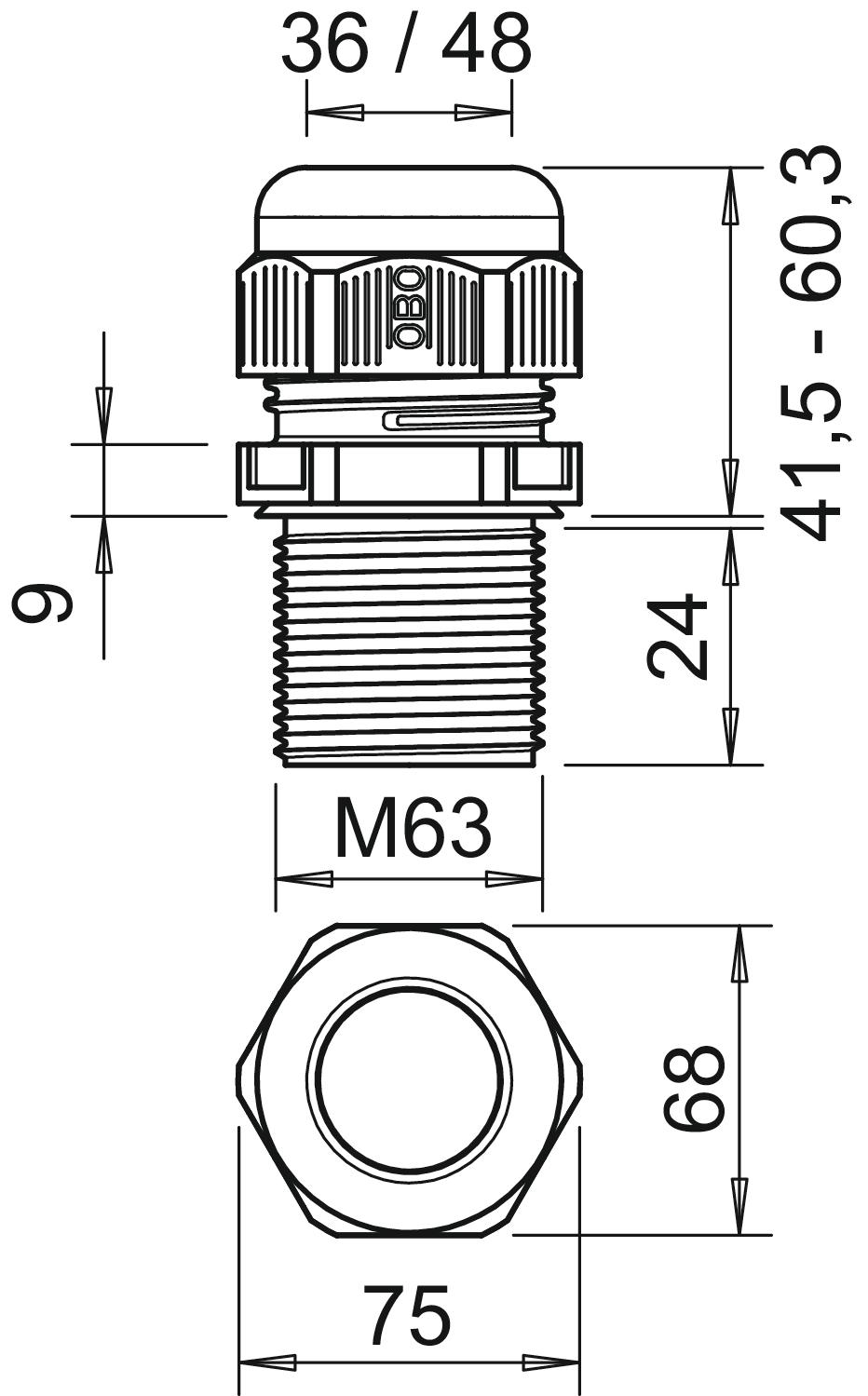

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,4396 kg CO₂e / 1 Kus Dĺžka závitu 24 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba čierna Materiál Polyamid Menovitá veľkosť závitu 63 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Nestabilný uťahovací moment 12 Nm Oblasť utesnenia D max. 48 mm Oblasť utesnenia D min. 36 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer M63 Rozmer E 75 mm Rozmer L max. 60,3 mm Rozmer L min. 41,5 mm Rozmer L1 24 mm Rozmer L2 9 mm Rozpojiteľný skrutkový spoj nie S kontramaticou nie s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 75 mm Stúpanie závitu 1,8 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 68 Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit M63 x 1,5 - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Pojistná matice, metrický závit, černá
116 M63 SW PA 2049139 25 Kus - Na stiahnutie
-
List technických údajov V-TEC VM LL63 SW / 2022997 , 0.33MB , pdfEÚ Vyhlásenie o zhode V-TEC VM LL63 SW / 2022997 , 0.17MB , pdfVyhlásenie o zhode Spojeného kráľovstva V-TEC VM LL63 SW / 2022997 , 0.09MB , pdfREACH Vyhlásenie o zhode V-TEC VM LL63 SW / 2022997 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC VM LL63 SW / 2022997 , 0.12MB , pdfSchválenie symbolov Značka schválenia VDE V-TEC VM, V-TEC VML , 0.17MB , pdfSchválenie symbolov Souhlas s užitím značky VDE pro V-TEC VM , 0.17MB , pdfNávod na montáž Uputstvo za montažu V-TEC VM LL.. SW , 2.00MB , pdf
