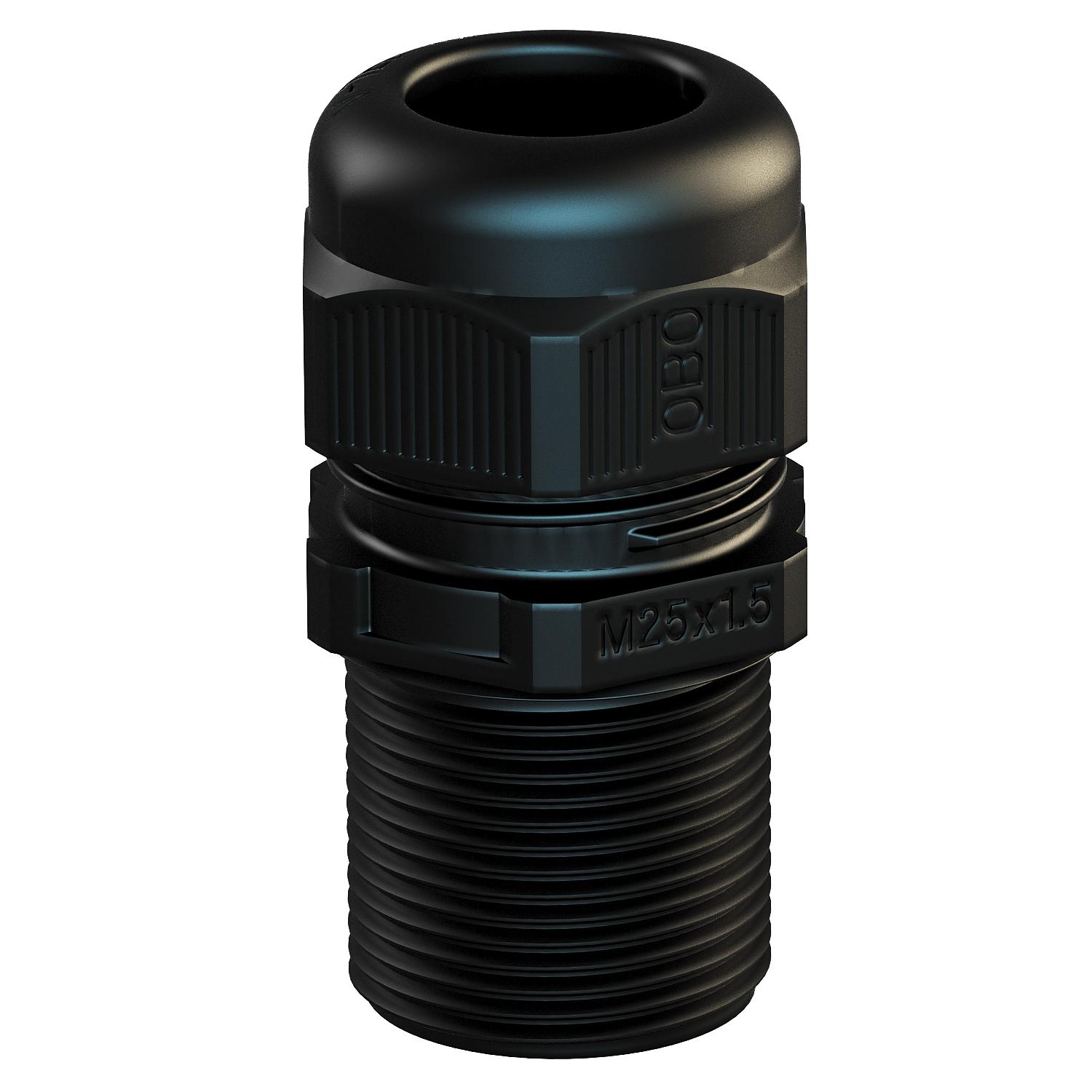

Kabelová vývodka, extra dlouhý metrický závit, černá
Výr. č. 2022991 | EAN 4012195812197
- Popis produktu
-
Popis produktuKabelová vývodka s metrickým připojovacím závitem kloboučkového tvaru, pro odbočné krabice, pouzdra, rozvodné skříně v soukromé i průmyslové oblasti. S odlehčením tahu a integrovaným těsnicím břitem, zkoušena podle normy EN 62444. Stupeň krytí IP68. Lze použít od –20 °C do +65 °C.
-
- Technické údaje
-
Technické údaje

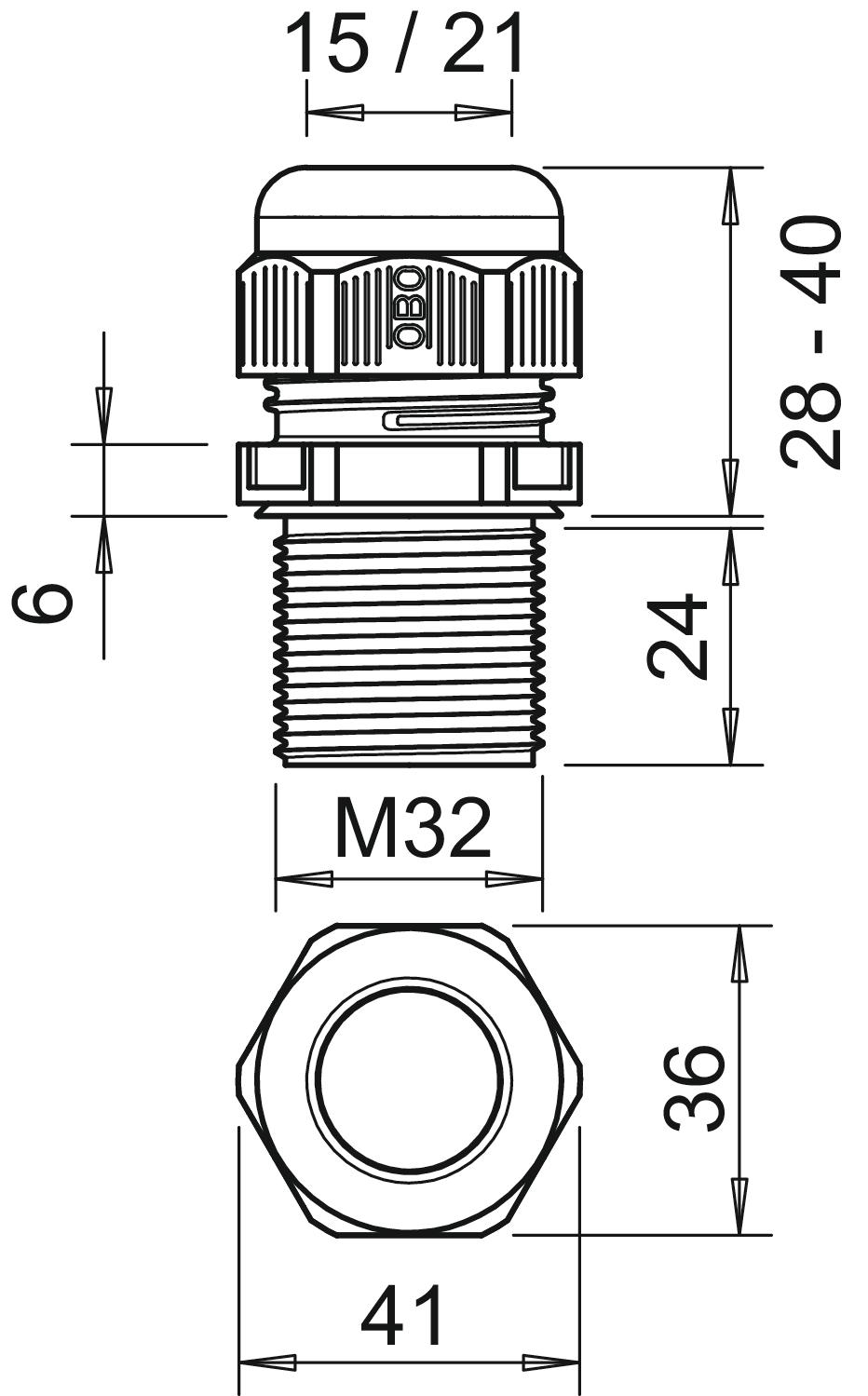

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,1163 kg CO₂e / 1 Kus Dĺžka závitu 24 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba čierna Materiál Polyamid Menovitá veľkosť závitu 32 Možnosť odľahčenia od ťahu áno Nárazuvzdorný nie Nestabilný uťahovací moment 7,5 Nm Oblasť utesnenia D max. 21 mm Oblasť utesnenia D min. 15 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer M32 Rozmer E 41 mm Rozmer L max. 40 mm Rozmer L min. 28 mm Rozmer L1 24 mm Rozmer L2 6 mm Rozpojiteľný skrutkový spoj nie S kontramaticou nie s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 41 mm Stúpanie závitu 1,8 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 36 Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit M32 x 1,5 - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Pojistná matice, metrický závit, černá
116 M32 SW PA 2049104 50 Kus - Na stiahnutie
-
