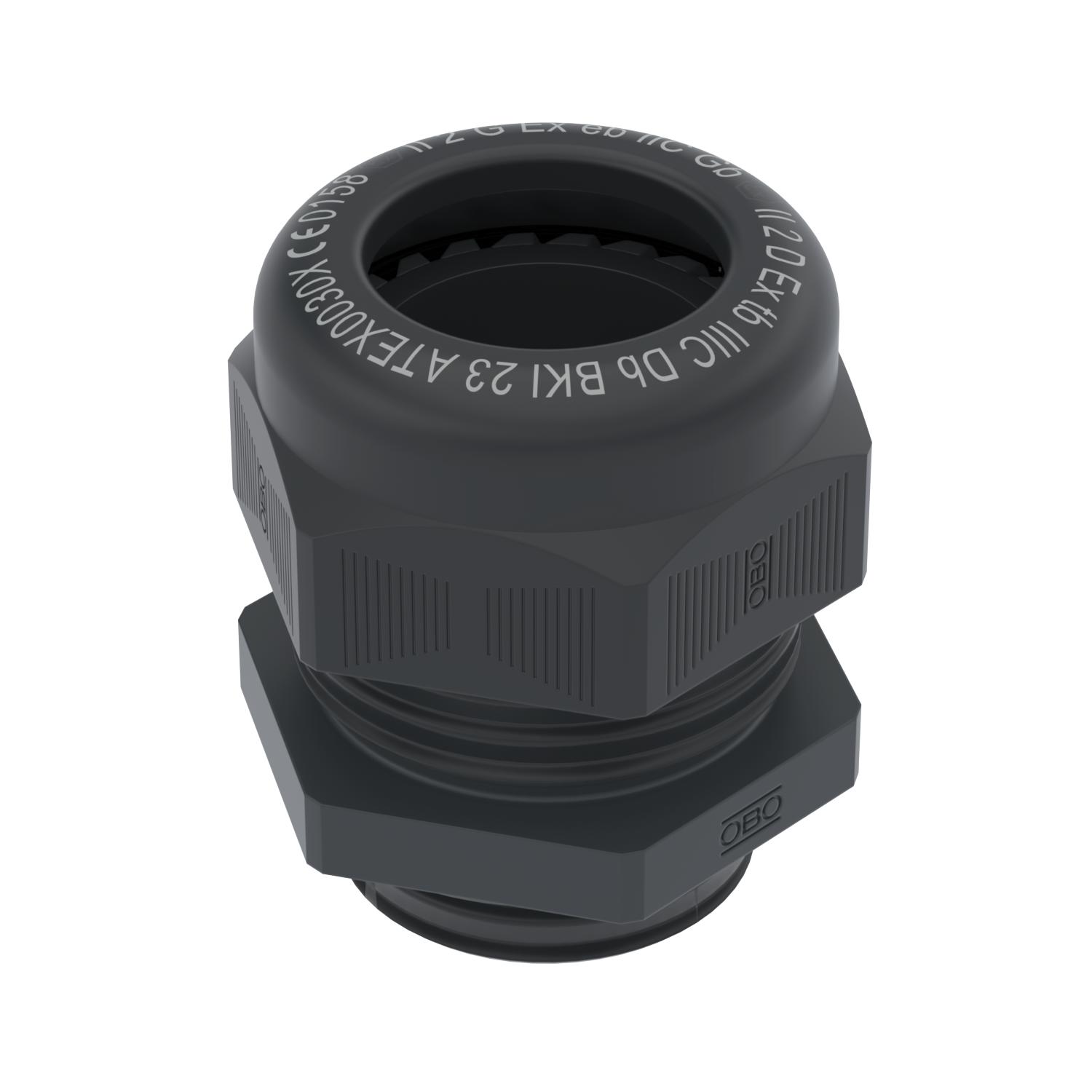

Kabelová vývodka EX, metrický závit, černá
Výr. č. 2050366 | EAN 4012195315131
- Popis produktu
-
Popis produktuKabelová vývodka s evropským schválením pro oblast přístrojů a ochranných systémů pro použití k určenému účelu v prostředích s nebezpečím výbuchu. Směrnice 94/9/EU
Číslo evropského schválení: PTB 99 ATEX 3112X a ... 3113X.
S metrickým připojovacím závitem dle normy IEC 423.
Robustní kabelová vývodka kloboučkového tvaru s velkou těsnicí oblastí, s odlehčením tahu a zajištěním proti pootočení pro vysoké nároky na těsnost.
Těsnicí kroužek z chloroprénového/nitrilového kaučuku, nastříknuté těsnicí břity, proto není nutný těsnicí kroužek na připojovacím závitu, schváleno VDE.
Stupeň krytí IP 68 při 5 barech.
-
- Technické údaje
-
Technické údaje

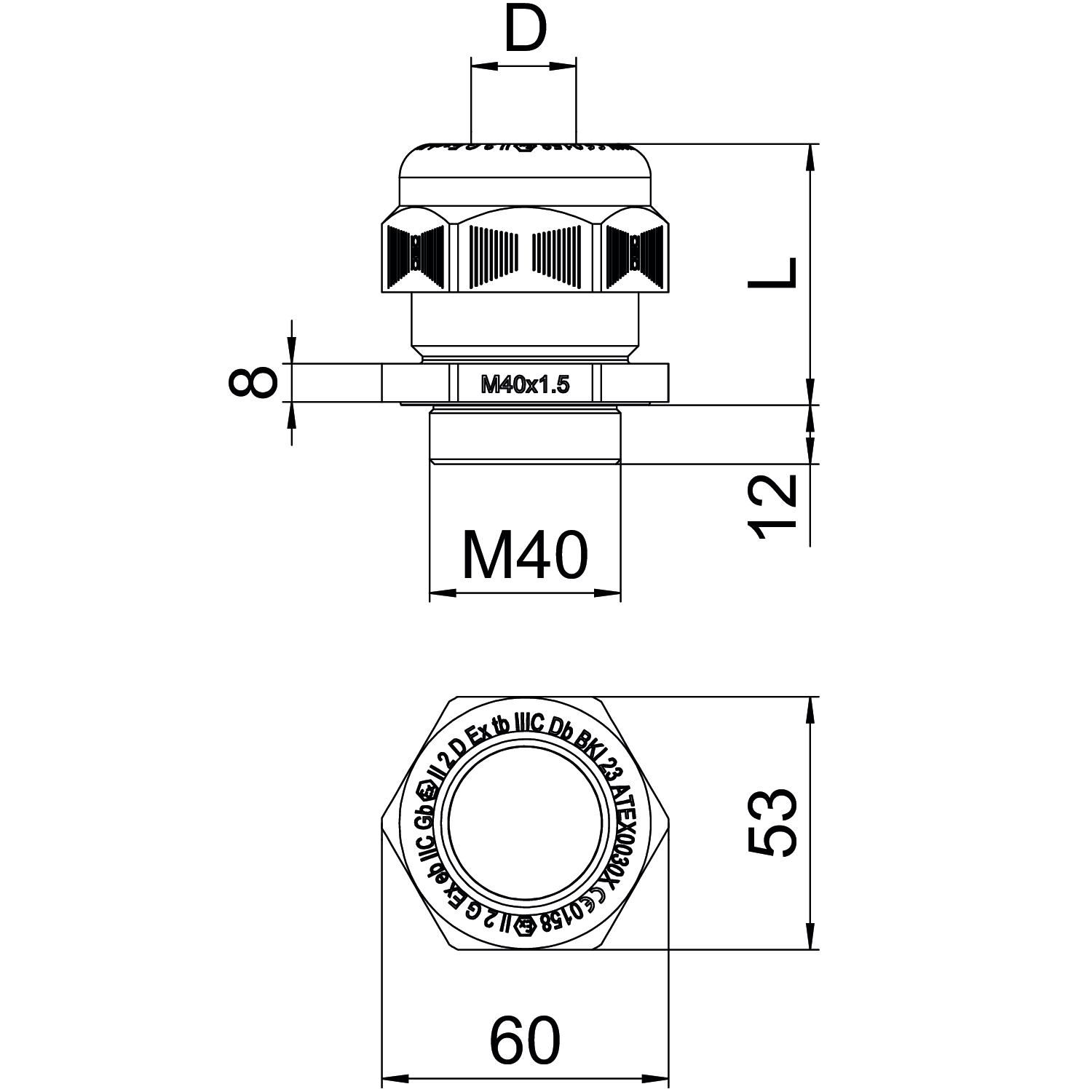

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,3026 kg CO₂e / 1 Kus Dĺžka závitu 13 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba čierna Materiál Polyamid Menovitá veľkosť závitu 40 Možnosť odľahčenia od ťahu nie Nárazuvzdorný nie Nestabilný uťahovací moment 15 Nm Oblasť utesnenia D max. 32 mm Oblasť utesnenia D min. 25 mm Ochrana proti ohybu nie pre zónu Ex yes pre zónu Ex plyn 1, 2 pre zónu Ex prach 21, 22 Priechodka pre plochý kábel nie Rozmer M40 Rozmer E 60 mm Rozmer G M40 mm Rozmer L max. 54 mm Rozmer L min. 39 mm Rozmer L1 13 mm Rozmer L2 8 mm Rozpojiteľný skrutkový spoj nie S kontramaticou nie s ochranou proti výbuchu áno Šesťhran rozmer cez hrany 60 mm Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 53 Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit M40 x 1,5 - Všetky typy
