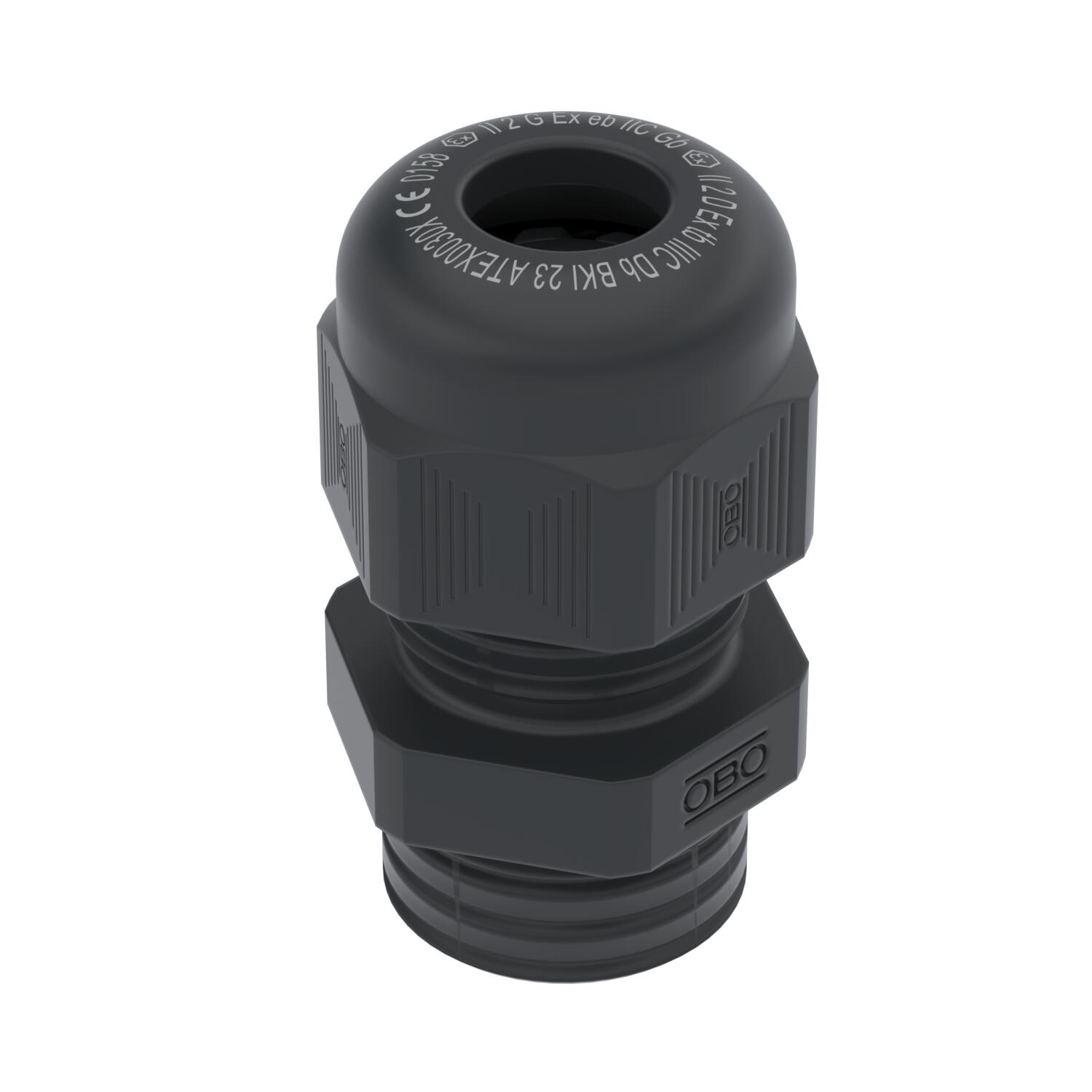

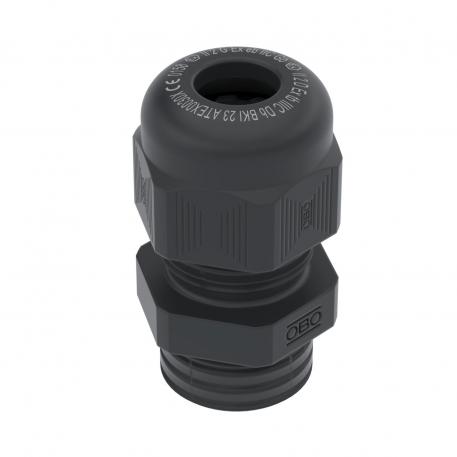

Kabelová vývodka EX, metrický závit, černá
Výr. č. 2050315 | EAN 4012195594857
- Popis produktu
-
Popis produktuKabelová vývodka s evropským schválením pro oblast přístrojů a ochranných systémů pro použití k určenému účelu v prostředích s nebezpečím výbuchu. Směrnice 94/9/EU
Číslo evropského schválení: PTB 99 ATEX 3112X a ... 3113X.
S metrickým připojovacím závitem dle normy IEC 423.
Robustní kabelová vývodka kloboučkového tvaru s velkou těsnicí oblastí, s odlehčením tahu a zajištěním proti pootočení pro vysoké nároky na těsnost.
Těsnicí kroužek z chloroprénového/nitrilového kaučuku, nastříknuté těsnicí břity, proto není nutný těsnicí kroužek na připojovacím závitu, schváleno VDE.
Stupeň krytí IP 68 při 5 barech.
-
- Technické údaje
-
Technické údaje

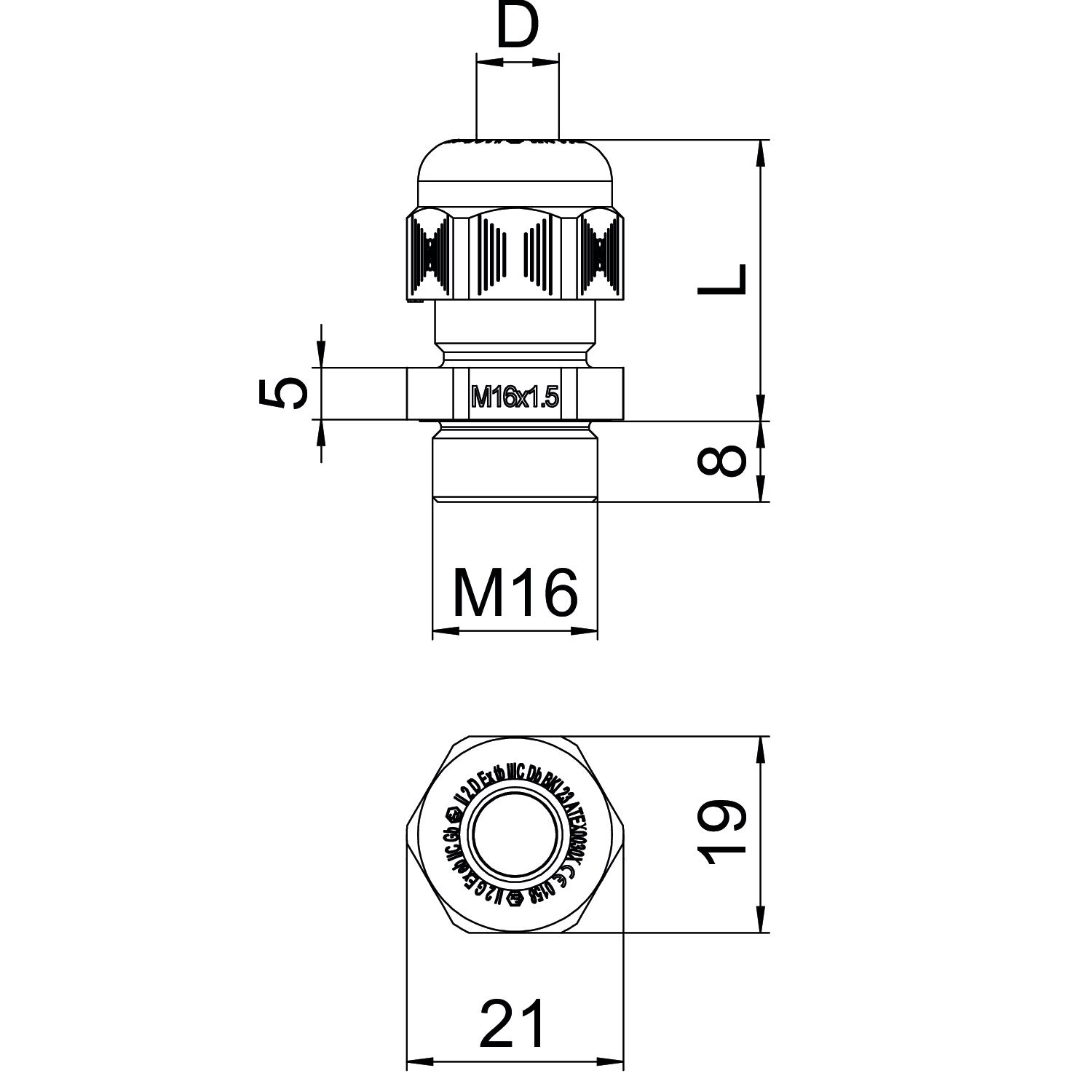

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,025 kg CO₂e / 1 Kus Dĺžka závitu 8 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba čierna Materiál Polyamid Menovitá veľkosť závitu 16 Možnosť odľahčenia od ťahu nie Nárazuvzdorný nie Nestabilný uťahovací moment 2,75 Nm Oblasť utesnenia D max. 8 mm Oblasť utesnenia D min. 5 mm Ochrana proti ohybu nie pre zónu Ex yes pre zónu Ex plyn 1, 2 pre zónu Ex prach 21, 22 Priechodka pre plochý kábel nie Rozmer M16 Rozmer E 21 mm Rozmer G M16 mm Rozmer L max. 27 mm Rozmer L min. 21 mm Rozmer L1 8 mm Rozmer L2 5 mm Rozpojiteľný skrutkový spoj nie S kontramaticou nie s ochranou proti výbuchu áno Šesťhran rozmer cez hrany 21 mm Stúpanie závitu 1,5 mm Stupeň krytia IP68 Teplotný rozsah použitia max. 40 °C Teplotný rozsah použitia min. -10 °C Veľkosť kľúča 19 Viacnásobná tesniaca vložka nie Vyhotovenie rovný Vystužený skleným vláknom nie Závit M16 x 1,5 - Všetky typy
