Křížová svorka s vložkou pro Rd 8–10 mm, široké provedení, A4 Rd 8-10 |

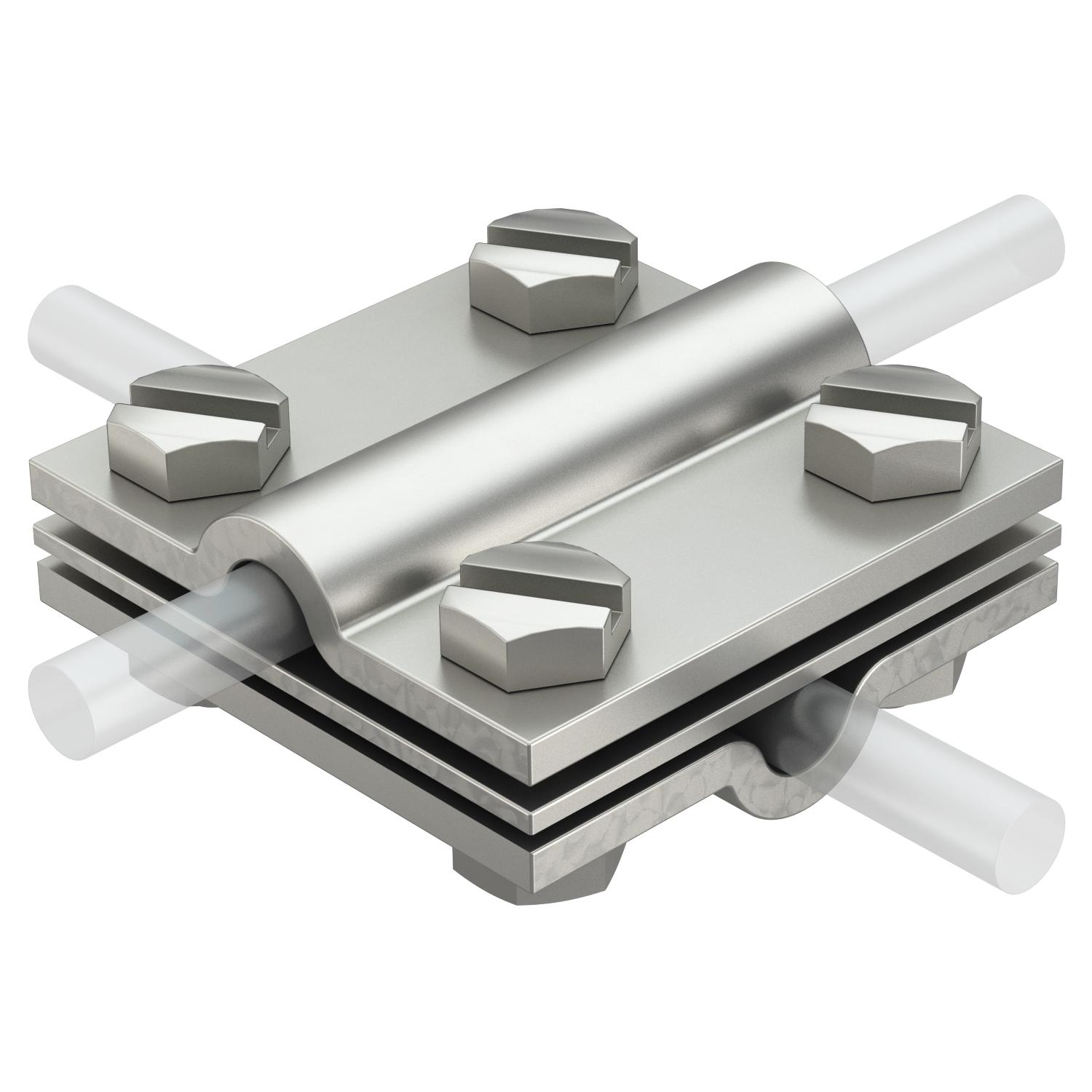

Křížová svorka s vložkou pro Rd 8–10 mm, široké provedení, A4

Výr. č. 5312294 | EAN 4012196428045

Výr. č. / Typ

Lícovanie	Rd 8-10 mm

Popis produktu

Popis produktu

• Odpovídá požadavkům dle normy VDE 0185-305-3 (IEC/EN 62305-3)
• Vhodná pro Ø 8–10 × Ø 8–10 / FL 30
• S vložkou
• Sestavená s 4 šrouby s šestihrannou hlavou M8 × 25 a 4 šestihrannými maticemi M8

Technické údaje

Technické údaje

Druh spojky	Krížová spojka
Druh upevňovacej skrutky	Skrutka so šesťhrannou hlavou
Kapacita bleskového prúdu	H/100 kA
Lícovanie	Rd 8-10 mm

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4401
Medzidoska	áno
Rozmer	8-10mm
Vhodné pre spojenie	Vodič kruhového prierezu Rd 8-10 / Rd 8-10

Všetky typy

Všetky typy

Typ	Lícovanie	Výr. č.	Množstvo	najm. PJ
252 S1 V4A	Rd 8-10 mm	5312294	Kus	2800 Kus
252 8-10 V4A	Rd 8-10 mm	5312318	Kus	10 Kus

Na stiahnutie

List technických údajov 252 S1 V4A / 5312294 , 0.23MB , pdf

Na stiahnutie

Príručka Príručka o ochrane pred bleskami , 2.10MB , pdf

Na stiahnutie

Príručka Príručka Uzemňovacie systémy , 2.10MB , pdf

Katalóg Uzemnenie a vyrovnávanie potenciálov , 16.24MB , pdf

Pomôcka pri výbere Pomoć za izbor uzemljivača temelja i prstenastih uzemljivača prema DIN 18014 , 0.19MB , pdf

Na stiahnutie

Návod na montáž Návod na montáž a inštaláciu Krížová spojka , 2.00MB , pdf

Na stiahnutie

Grafika produktu 252 S1 V4A / 5312294, 104.22 kB, jpg

Na stiahnutie

Dimenzovaný výkres 252 S1 V4A / 5312294, 75.51 kB, jpg

Na stiahnutie

252 S1 V4A / 5312294
