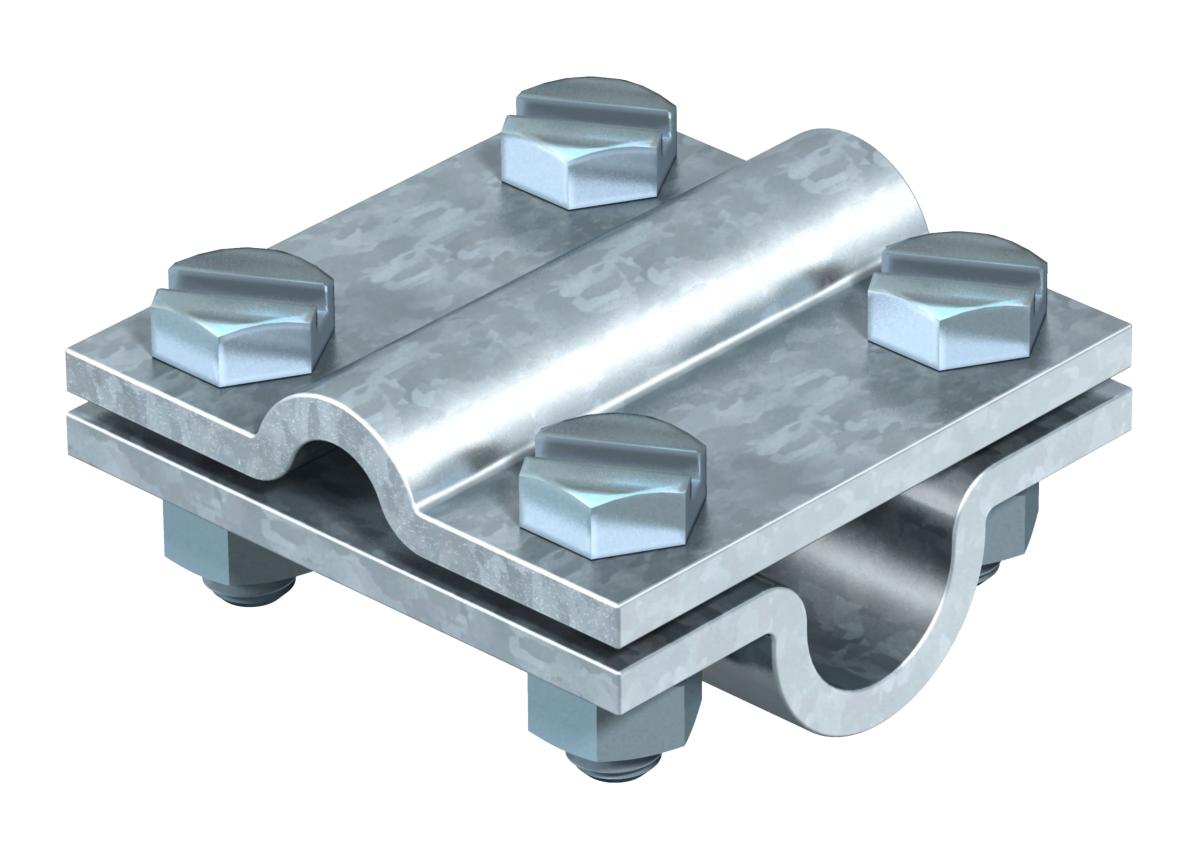

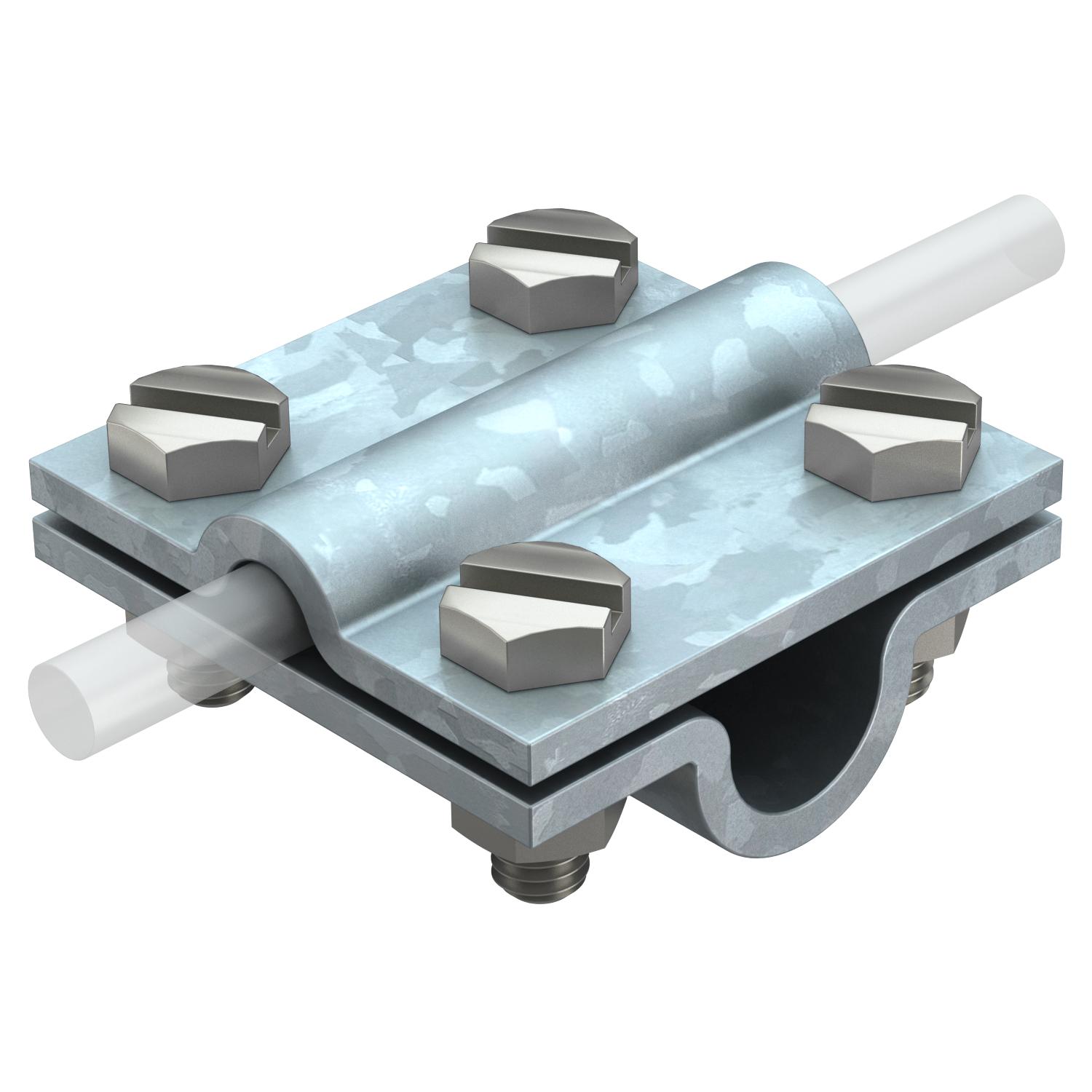

Křížová svorka pro Rd 8–10 × Rd 16

Výr. č. 5312809 | EAN 4012195418573

Výr. č. / Typ	5312809 / 253 10X16

Lícovanie	Rd 8-10 x 16 mm

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

• Odpovídá požadavkům dle normy IEC/EN 62305-3

• Vhodná pro Ø 8–10 × Ø 16 / FL 30

• Sestavená s 4 šrouby s šestihrannou hlavou M8 × 25 a 4 šestihrannými maticemi M8 (F)

Technické údaje

Technické údaje

Druh spojky	Krížová spojka
Druh upevňovacej skrutky	Skrutka so šesťhrannou hlavou
Kapacita bleskového prúdu	H/100 kA
Lícovanie	Rd 8-10 x 16 mm
Materiál	Oceľ
Medzidoska	nie

Povrch	žiarovo zinkované ponorením
Rozmer	8-10mm

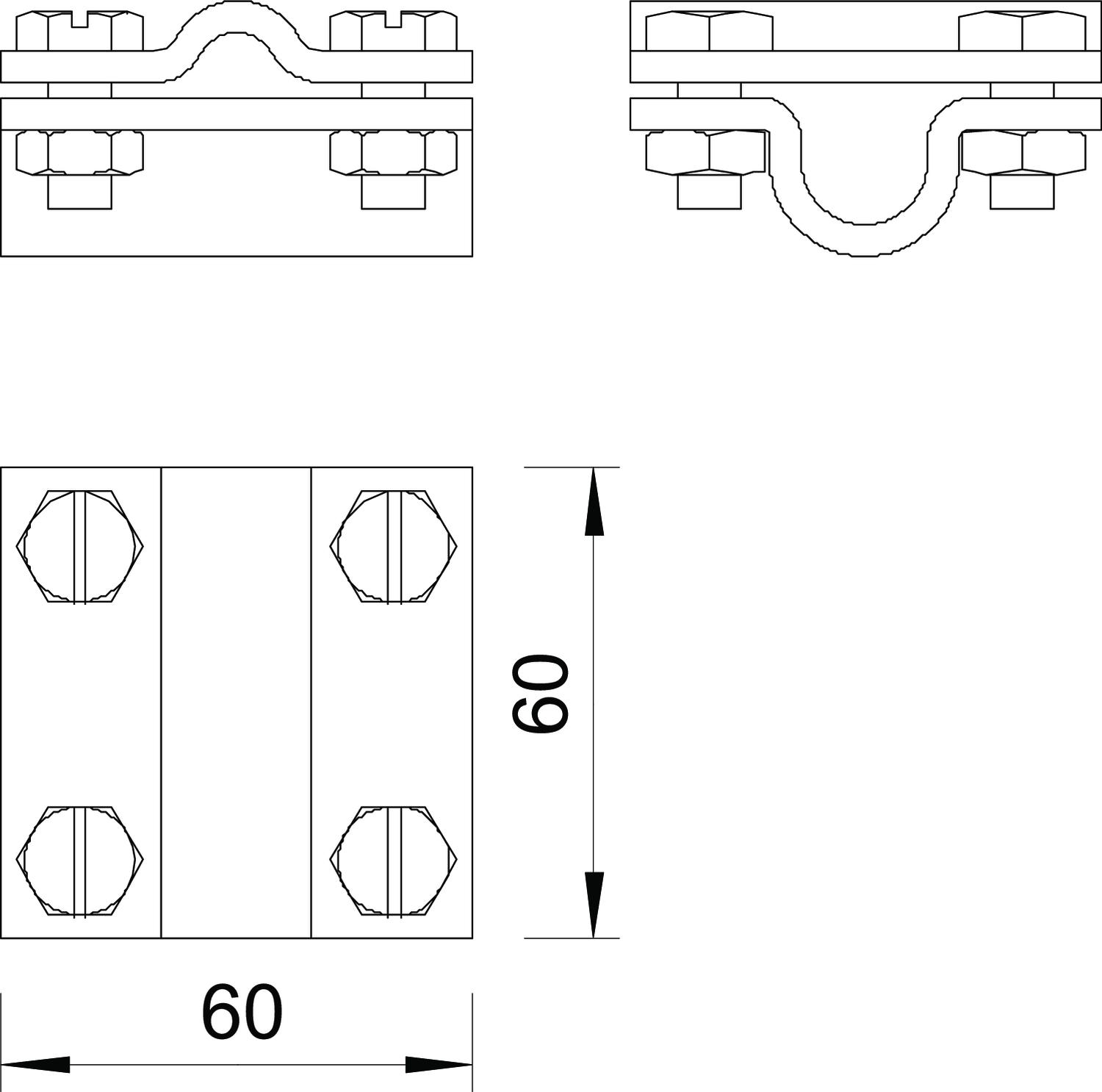

Rozmer A	60 mm
Rozmer B	60 mm
Vhodné pre spojenie	Vodič kruhového prierezu Rd 8-10 / Rd 16

Všetky typy

Všetky typy

Typ	Lícovanie	Povrch	Výr. č.	Množstvo	najm. PJ
253 10X16	Rd 8-10 x 16 mm	žiarovo zinkované ponorením	5312809	Kus	25 Kus
