Křížová svorka, plochý/plochý, bez vložky, FT max. FL30 | žiarovo zinkované ponorením

morepic-1

morepic-2

Křížová svorka, plochý/plochý, bez vložky, FT

Výr. č. 5314572 | EAN 4012196428120

Výr. č. / Typ	5314572 / 256 S6 FT

Lícovanie	max. FL30 mm

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

• Odpovídá požadavkům dle normy IEC/EN 62305-3

• Vhodná pro maximálně FL 30 × FL 30, resp. maximálně FL 40 × FL 40

• Bez vložky

• Sestavená s 4 šrouby s šestihrannou hlavou M8 × 25 a 4 šestihrannými maticemi M8 (F)

Technické údaje

Technické údaje

Druh spojky	Krížová spojka
Druh upevňovacej skrutky	Skrutka so šesťhrannou hlavou
Kapacita bleskového prúdu	H/100 kA
Lícovanie	max. FL30 mm
Materiál	Oceľ

Povrch	žiarovo zinkované ponorením
Rozmer	30mm
Rozmer A	60 mm
Rozmer B	60 mm
Vhodné pre spojenie	Plochý vodič Fl 30 / Fl 30

Všetky typy

Všetky typy

Typ	Lícovanie	Povrch	Výr. č.	Množstvo	najm. PJ
256 S6 FT	max. FL30 mm	žiarovo zinkované ponorením	5314572	Kus	3600 Kus

Na stiahnutie

List technických údajov 256 S6 FT / 5314572 , 0.18MB , pdf

Príručka Príručka o ochrane pred bleskami , 2.10MB , pdf

Príručka Príručka Uzemňovacie systémy , 2.10MB , pdf

Katalóg Uzemnenie a vyrovnávanie potenciálov , 16.24MB , pdf

Pomôcka pri výbere Pomoć za izbor uzemljivača temelja i prstenastih uzemljivača prema DIN 18014 , 0.19MB , pdf

Návod na montáž Návod na montáž a inštaláciu Krížová spojka , 2.00MB , pdf

Na stiahnutie

Grafika produktu 256 S6 FT / 5314572, 105.39 kB, jpg

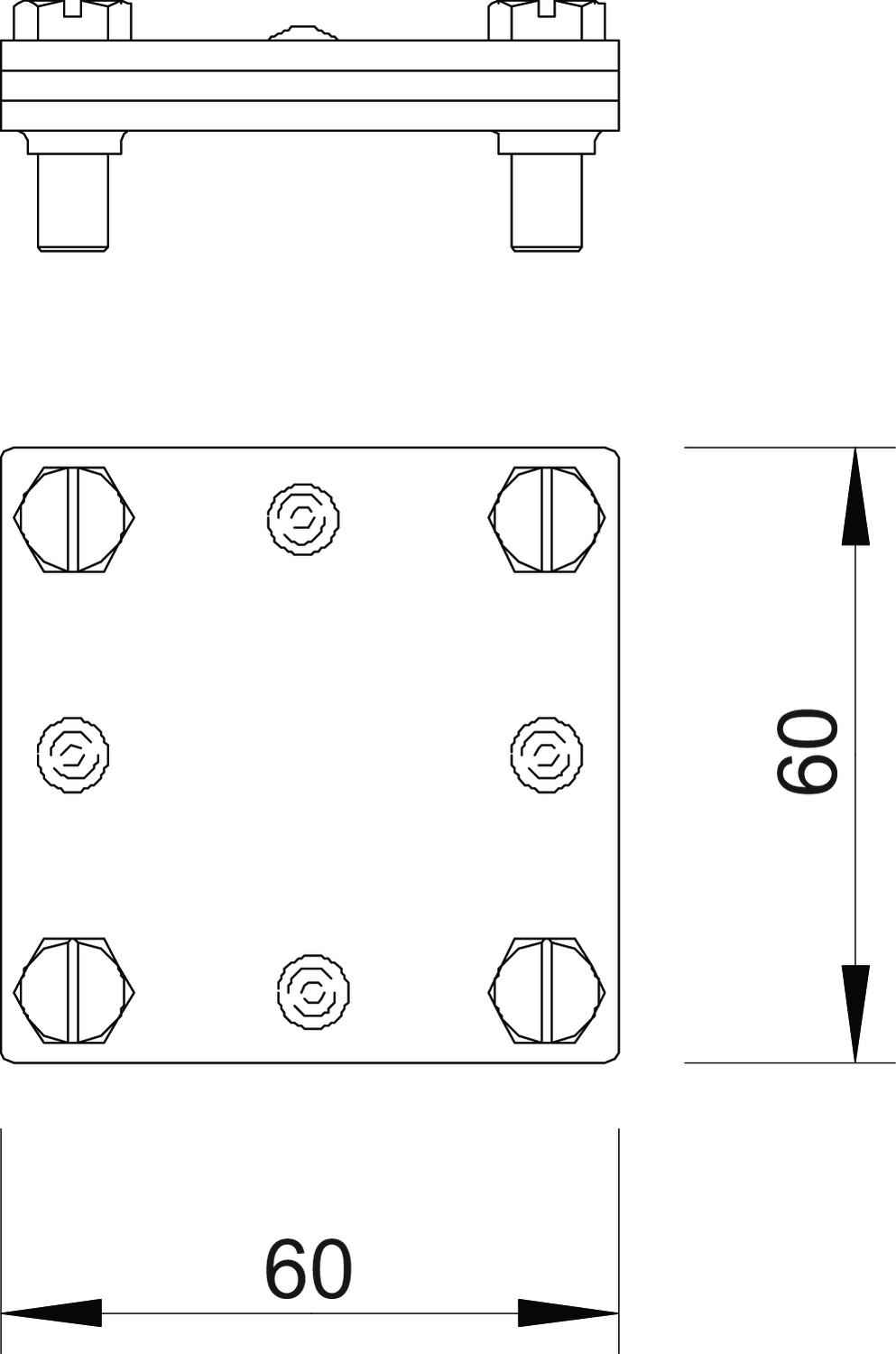

Dimenzovaný výkres 256 S6 FT / 5314572, 58.52 kB, jpg

256 S6 FT / 5314572
