Křížová svorka, plochá/plochá, bez vložky, A4

Výr. č. 5314574 | EAN 4012196428137

Výr. č. / Typ	5314574 / 256 S6 V4A

Lícovanie	max. FL30 mm

Popis produktu

Popis produktu

• Odpovídá požadavkům dle normy IEC/EN 62305-3 (VDE 0185-305-3 )
• Vhodná pro max. FL 30 × FL 30
• Bez vložky
• Sestavená s 4 šrouby s šestihrannou hlavou M8 × 25 a 4 šestihrannými maticemi M8

Technické údaje

Technické údaje

Druh spojky	Krížová spojka
Druh upevňovacej skrutky	Skrutka so šesťhrannou hlavou
Kapacita bleskového prúdu	H/100 kA
Lícovanie	max. FL30 mm
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4401

Rozmer	30mm
Rozmer A	60 mm
Rozmer B	60 mm
Vhodné pre spojenie	Plochý vodič Fl 30 / Fl 30

Všetky typy

Všetky typy

Typ	Lícovanie	Výr. č.	Množstvo	najm. PJ
256 S6 V4A	max. FL30 mm	5314574	Kus	3600 Kus

Na stiahnutie

List technických údajov 256 S6 V4A / 5314574 , 0.17MB , pdf

Príručka Príručka o ochrane pred bleskami , 2.10MB , pdf

Príručka Príručka Uzemňovacie systémy , 2.10MB , pdf

Katalóg Uzemnenie a vyrovnávanie potenciálov , 16.24MB , pdf

Pomôcka pri výbere Pomoć za izbor uzemljivača temelja i prstenastih uzemljivača prema DIN 18014 , 0.19MB , pdf

Návod na montáž Návod na montáž a inštaláciu Krížová spojka , 2.00MB , pdf

Na stiahnutie

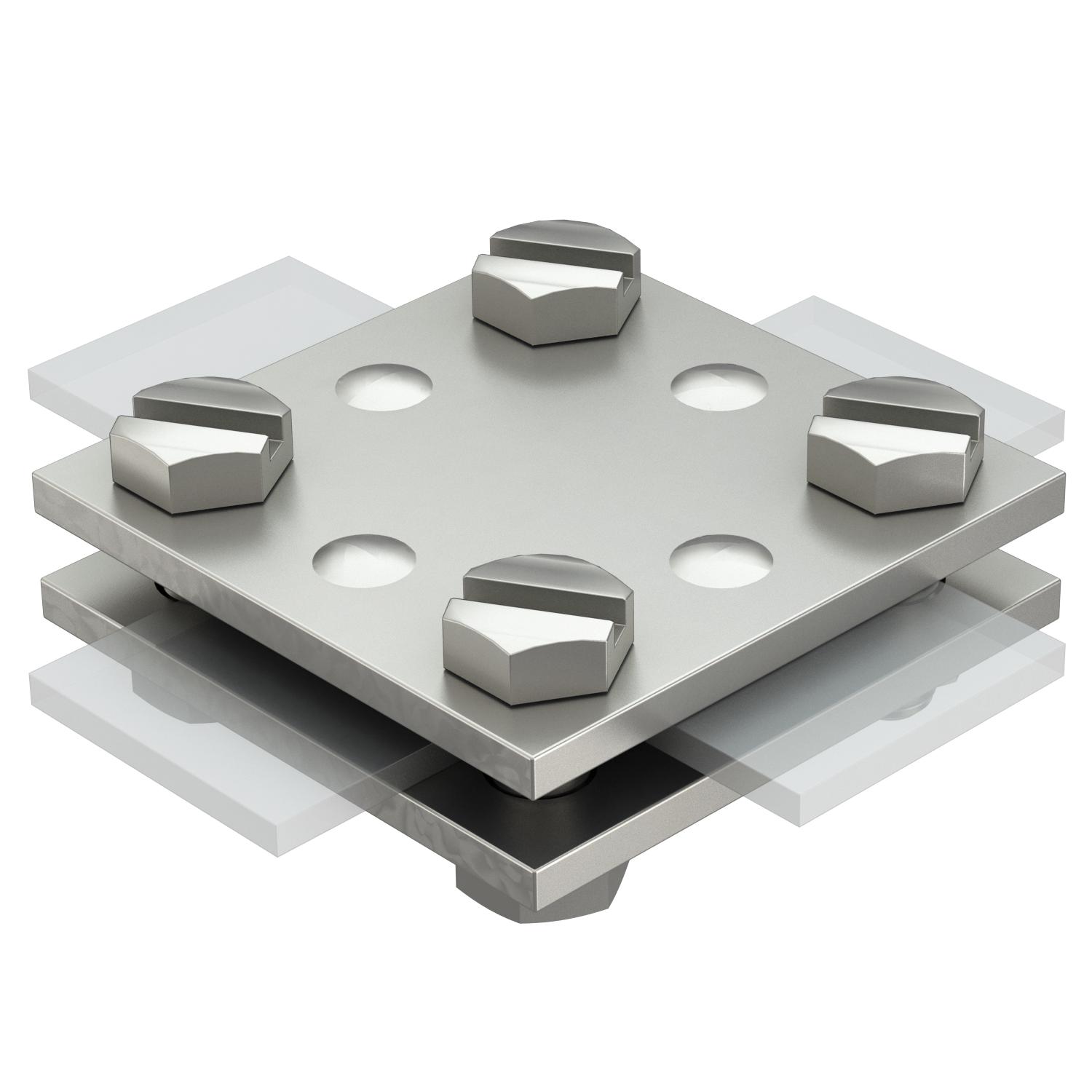

Grafika produktu 256 S6 V4A / 5314574, 86.00 kB, jpg

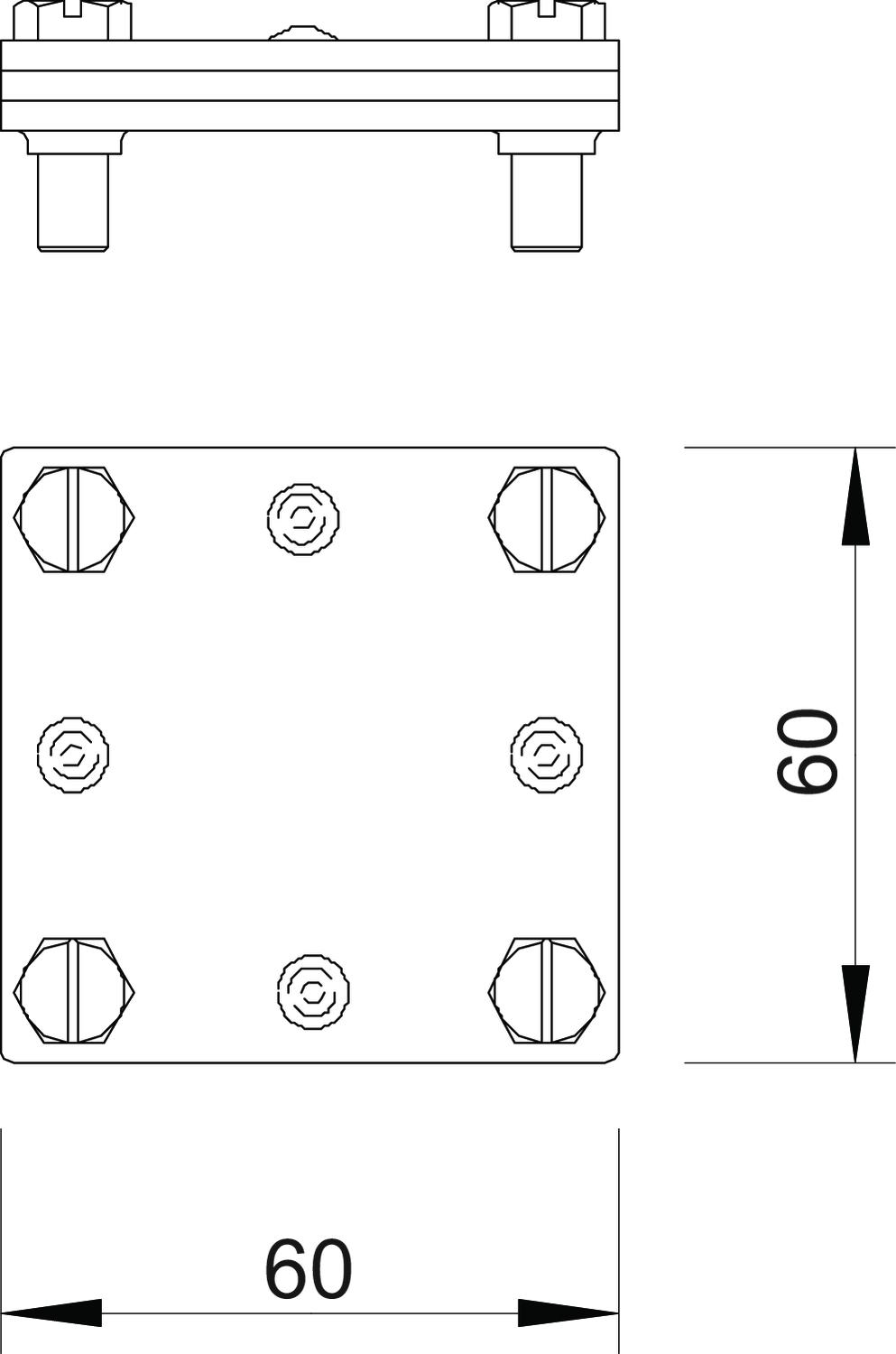

Dimenzovaný výkres 256 S6 V4A / 5314574, 58.52 kB, jpg
