Křížová spojka pro kruhové a ploché vodiče, FT Rd 8-10/FL30 | žiarovo zinkované ponorením

morepic-1

morepic-2

Křížová spojka pro kruhové a ploché vodiče, FT

Výr. č. 5312655 | EAN 4012195418399

Výr. č. / Typ

Lícovanie	Rd 8-10/FL30 mm

Povrch	žiarovo zinkované ponorením

Popis produktu

Popis produktu

• Odpovídá požadavkům dle normy IEC/EN 62305-3

• Vhodná pro Ø 8–10 × FL 30

• Sestavená s 4 šrouby s šestihrannou hlavou M8 × 25 a 4 šestihrannými maticemi M8

Technické údaje

Technické údaje

Druh spojky	Krížová spojka
Druh upevňovacej skrutky	Skrutka so šesťhrannou hlavou
Kapacita bleskového prúdu	H/100 kA
Lícovanie	Rd 8-10/FL30 mm
Materiál	Oceľ
Medzidoska	nie

Povrch	žiarovo zinkované ponorením
Rozmer	8-10mm
Rozmer A	60 mm
Rozmer B	60 mm
Vhodné pre spojenie	Vodič kruhového prierezu Rd 8-10 / plochý vodič Fl 30

Všetky typy

Všetky typy

Typ	Lícovanie	Povrch	Výr. č.	Množstvo	najm. PJ
252 S4 FT	Rd 8-10/FL30 mm	žiarovo zinkované ponorením	5312302	Kus	3600 Kus
252 8-10XFL30 FT	Rd 8-10/FL30 mm	žiarovo zinkované ponorením	5312655	Kus	25 Kus

Na stiahnutie

List technických údajov 252 8-10XFL30 FT / 5312655 , 0.22MB , pdf

Príručka Príručka o ochrane pred bleskami , 2.10MB , pdf

Príručka Príručka Uzemňovacie systémy , 2.10MB , pdf

Katalóg Uzemnenie a vyrovnávanie potenciálov , 16.24MB , pdf

REACH Vyhlásenie o zhode 252 8-10XFL30 FT / 5312655 , 0.27MB , pdf

Na stiahnutie

RoHS Vyhlásenie o zhode 252 8-10XFL30 FT / 5312655 , 0.12MB , pdf

Na stiahnutie

Pomôcka pri výbere Pomoć za izbor uzemljivača temelja i prstenastih uzemljivača prema DIN 18014 , 0.19MB , pdf

Návod na montáž Návod na montáž a inštaláciu Krížová spojka , 2.00MB , pdf

Na stiahnutie

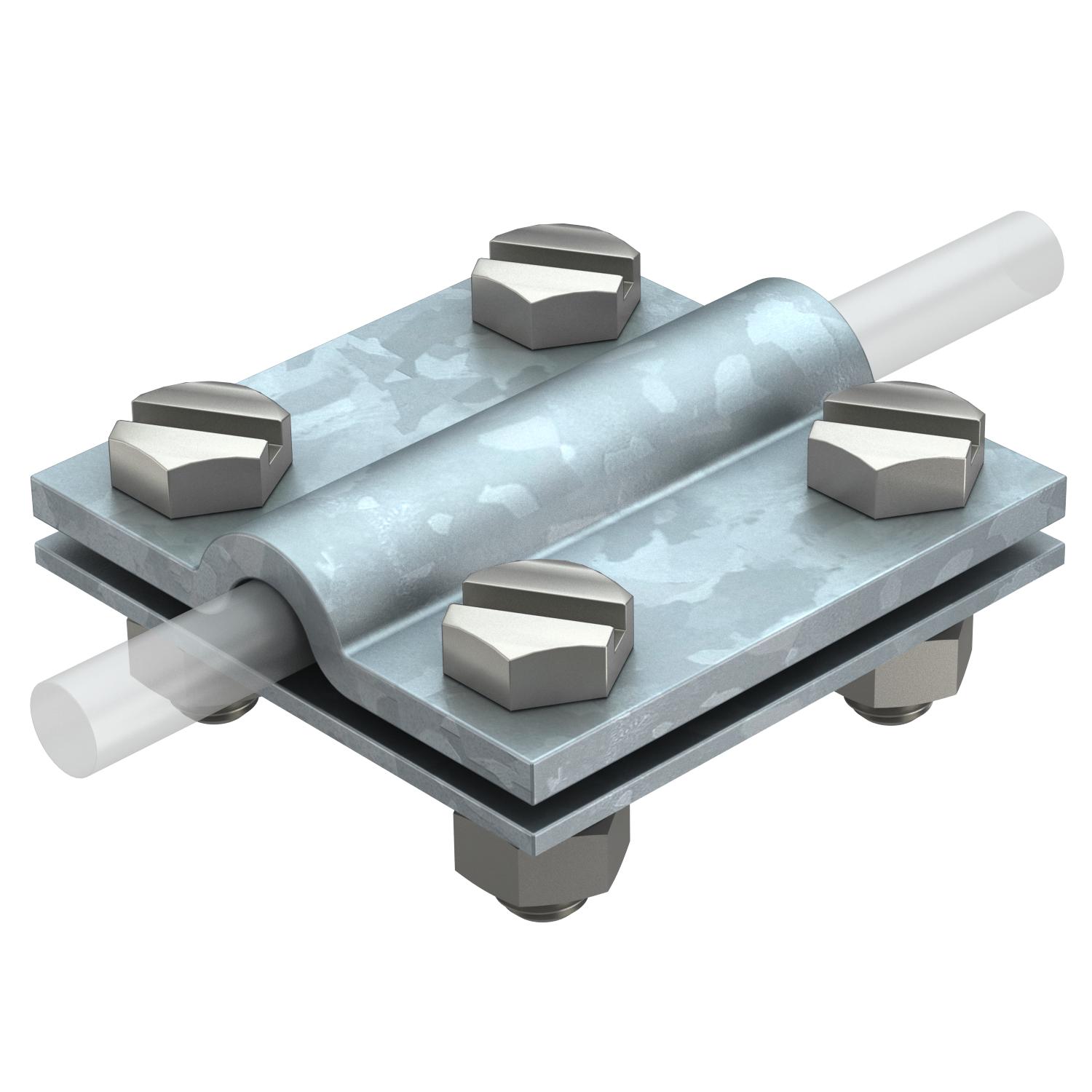

Grafika produktu 252 8-10XFL30 FT / 5312655, 105.83 kB, jpg

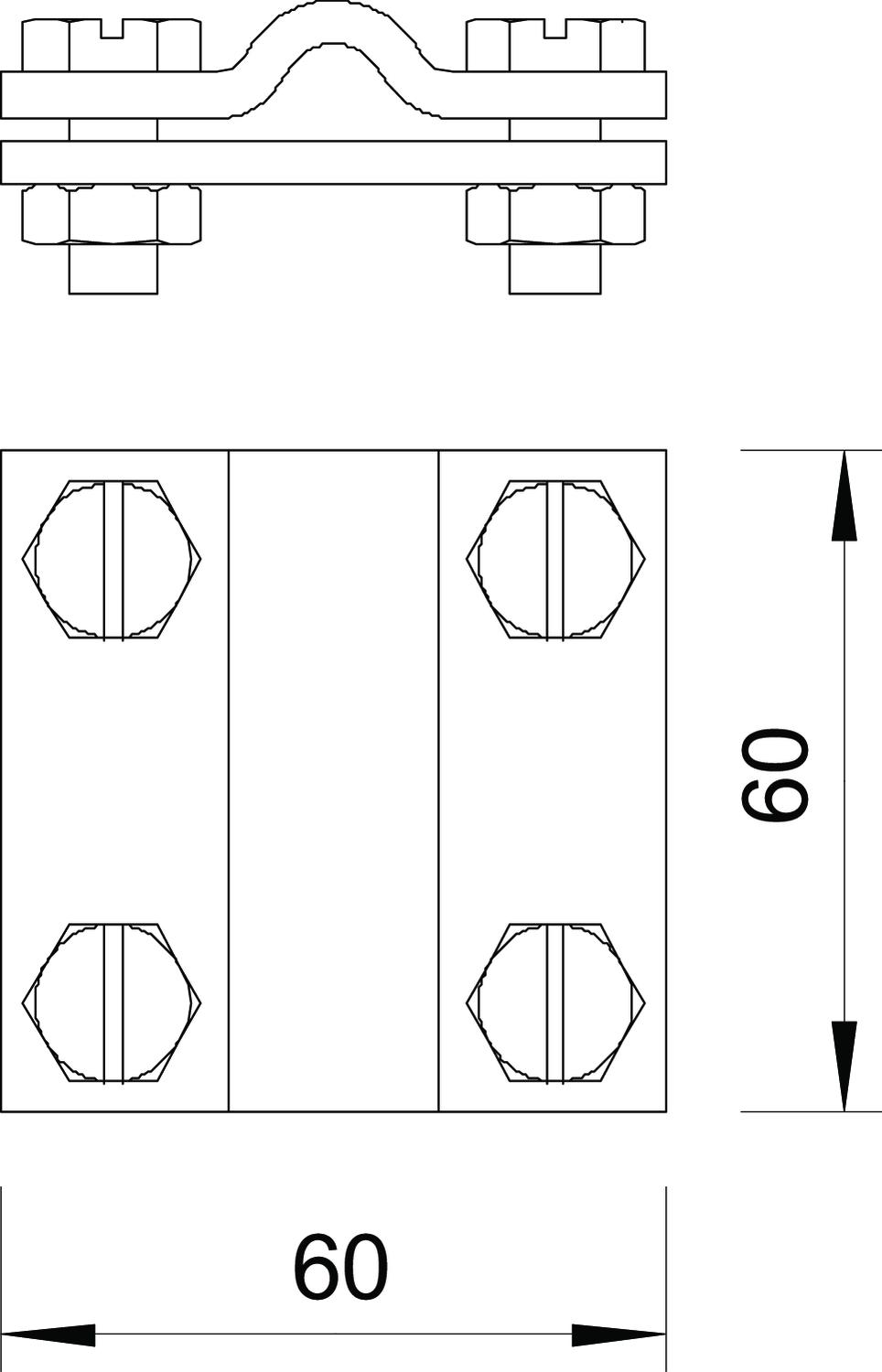

Dimenzovaný výkres 252 8-10XFL30 FT / 5312655, 63.69 kB, jpg

252 8-10XFL30 FT / 5312655

Kreuzverbinder für Flach-und Rundleiter.rfa, 308.00 kB
