Křížení 110 FT
Výr. č. 7027461 | EAN 4012197339562
- Popis produktu
-

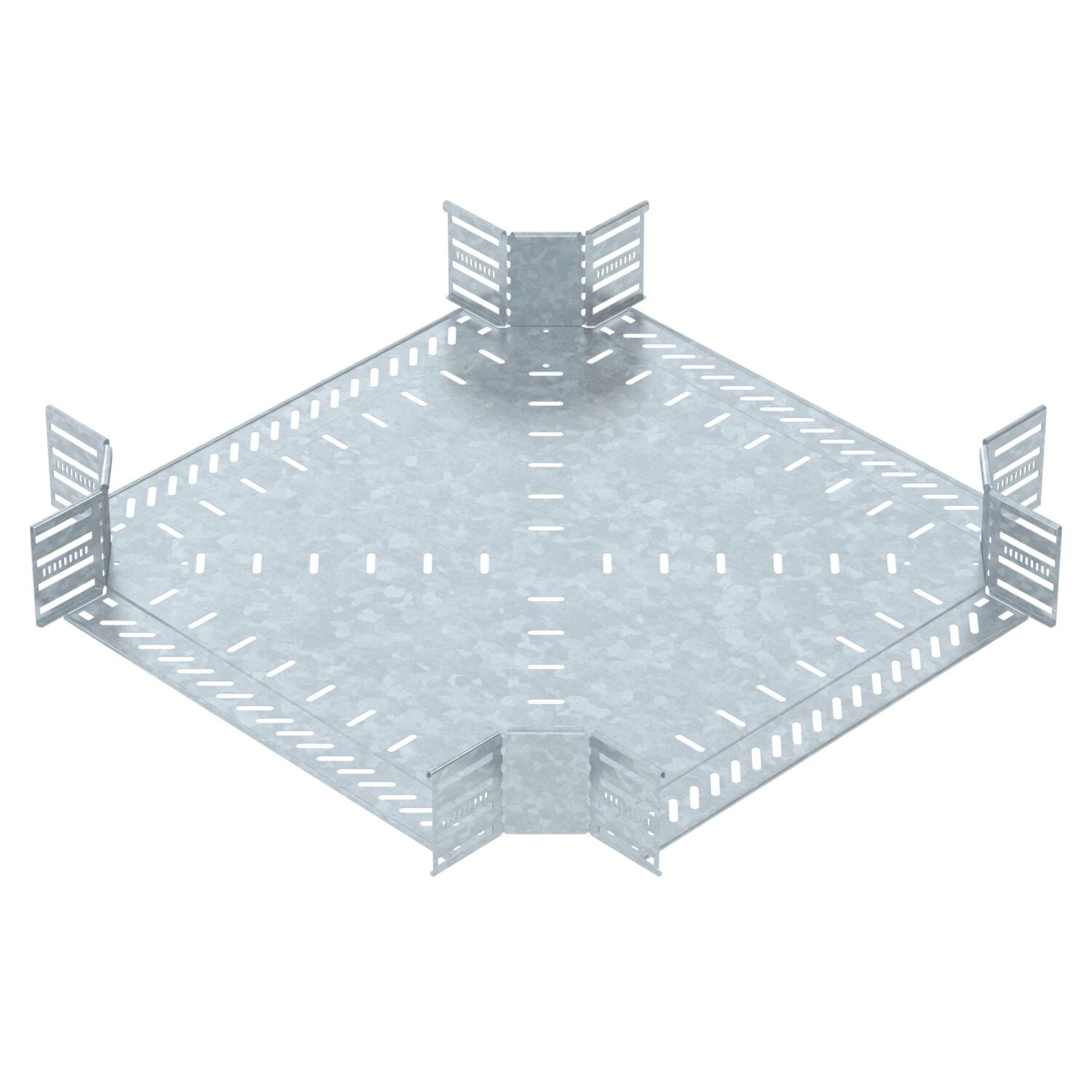

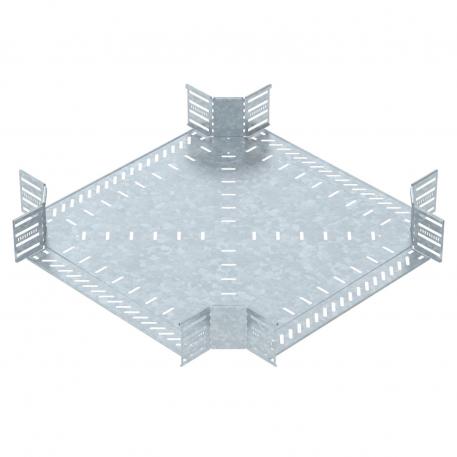

Popis produktuKřížení pro zhotovení vodorovného odbočení, tvarový díl pro naklapávací i šroubovací kabelové žlaby s výškou bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

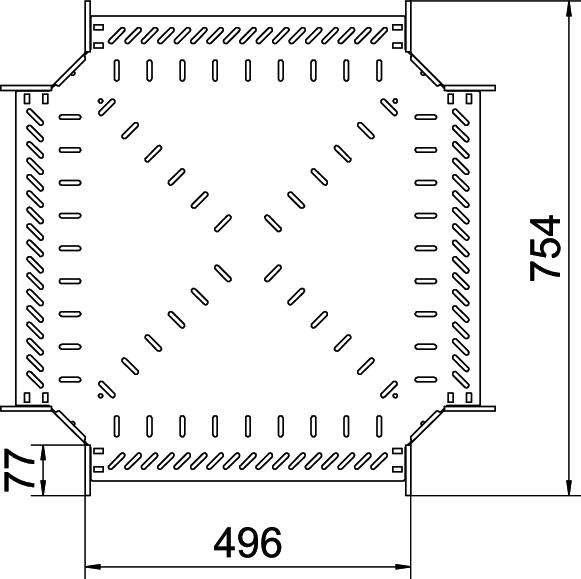

Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1 mm Hrúbka plechu 1 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 48 St. Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Rozmer 110x500 Rozmer B 500 mm Šírka 500 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Vyhotovenie s veľkým rozpätím nie Výška 110 mm Zachovanie funkčnosti nie - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko křížení DD
RKD 500 DD 7027848 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
