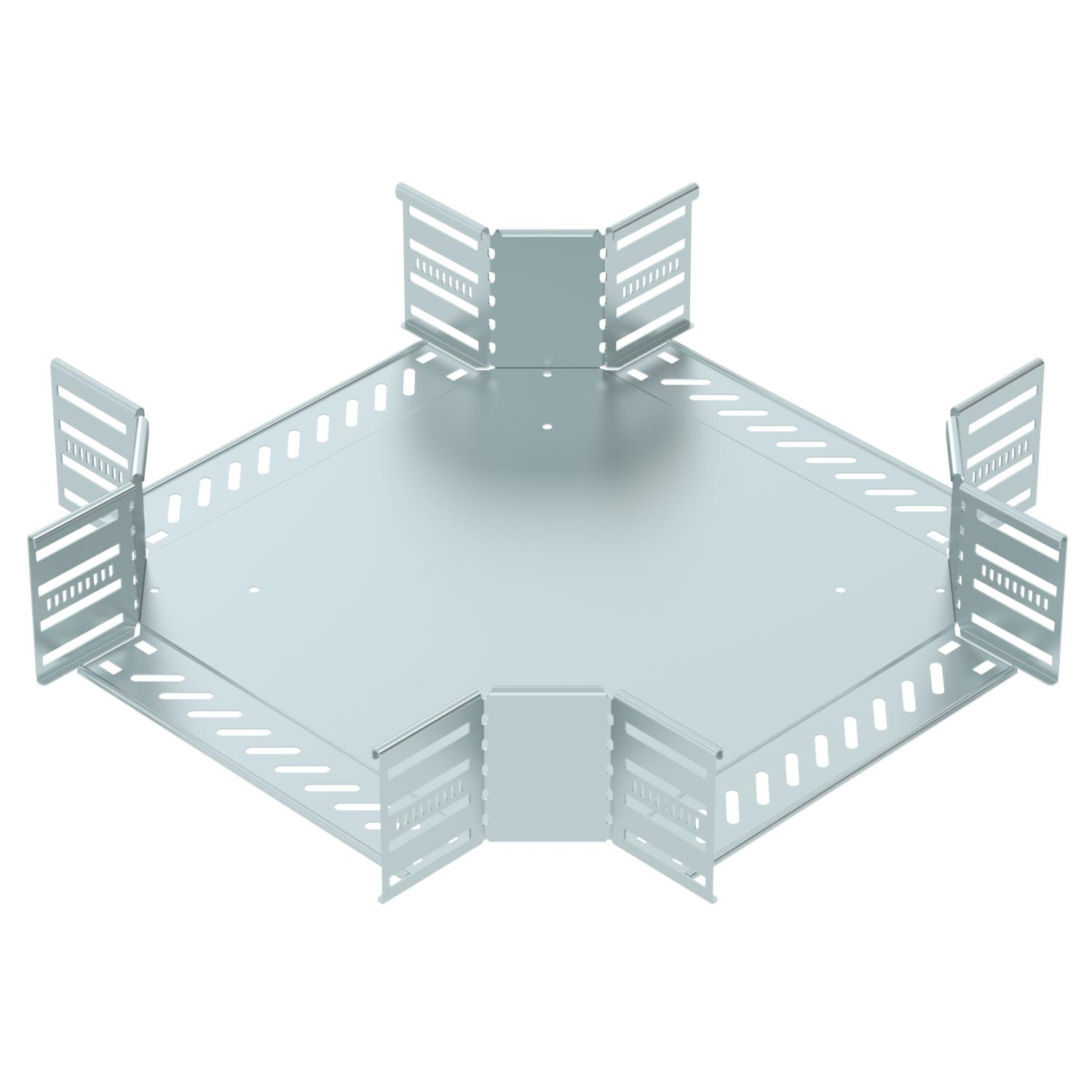

Křížení 110 FS
Výr. č. 7027355 | EAN 4012197338879
- Popis produktu
-
Popis produktuKřížení pro zhotovení vodorovného odbočení, tvarový díl pro naklapávací i šroubovací kabelové žlaby s výškou bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1 mm Hrúbka plechu 1 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 44 St. Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 110x300 Rozmer B 300 mm Rozmer R 50 mm Šírka 300 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Vyhotovenie s veľkým rozpätím nie Výška 110 mm Zachovanie funkčnosti nie - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko křížení FS
RKD 300 FS 7027804 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
List technických údajov RK 130 FS / 7027355 , 0.19MB , pdfEÚ Vyhlásenie o zhode RK 130 FS / 7027355 , 0.17MB , pdfREACH Vyhlásenie o zhode RK 130 FS / 7027355 , 0.12MB , pdfRoHS Vyhlásenie o zhode RK 130 FS / 7027355 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
