Křížení 110 FS
Výr. č. 7027353 | EAN 4012197338848
- Popis produktu
-

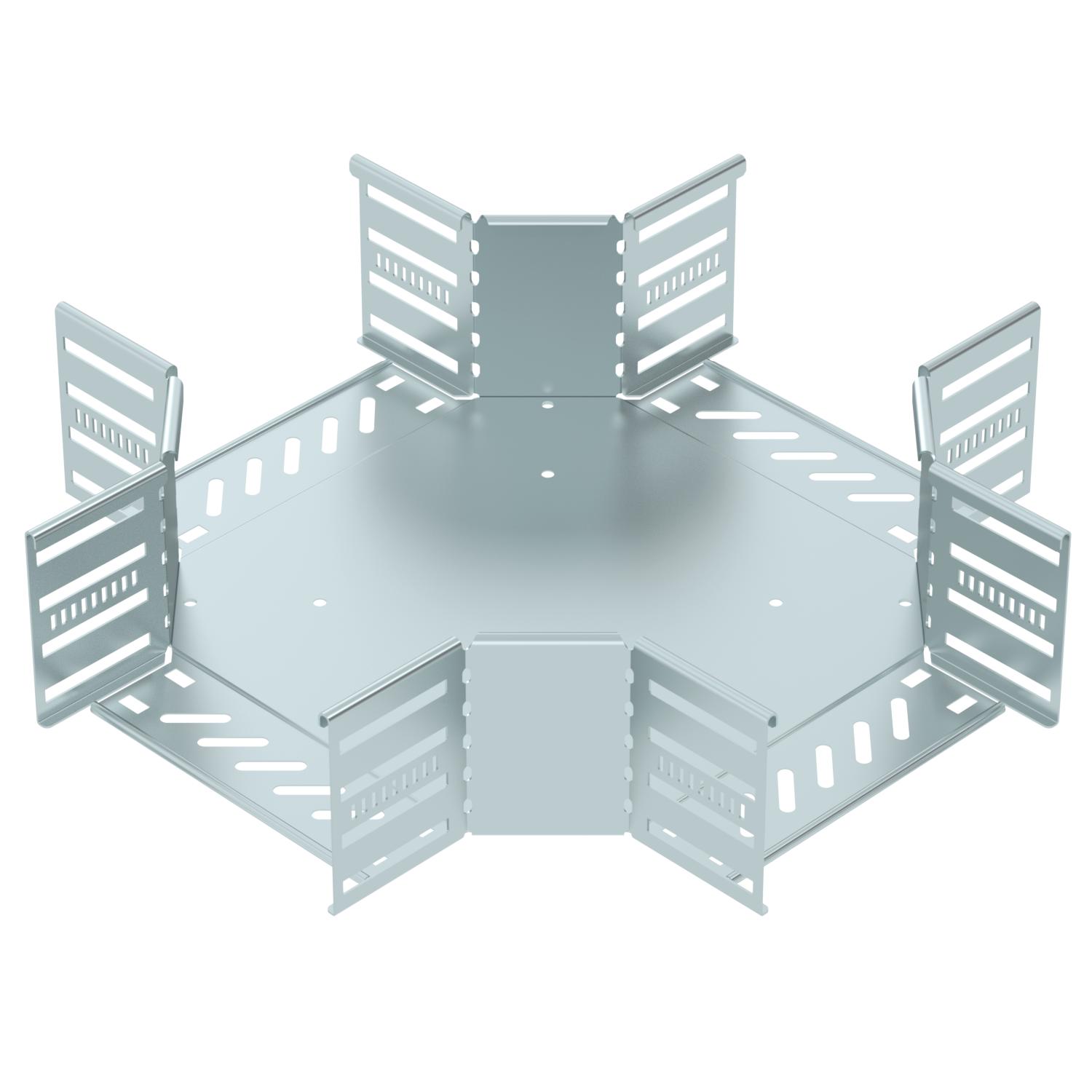

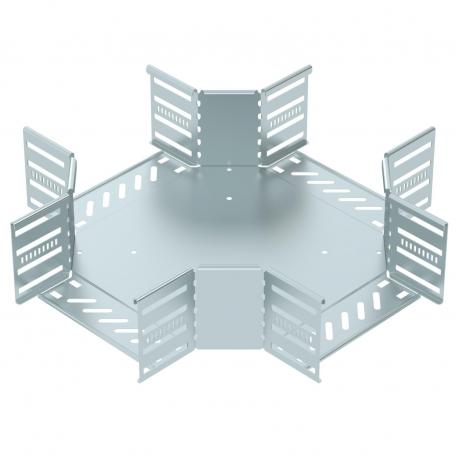

Popis produktuKřížení pro zhotovení vodorovného odbočení, tvarový díl pro naklapávací i šroubovací kabelové žlaby s výškou bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

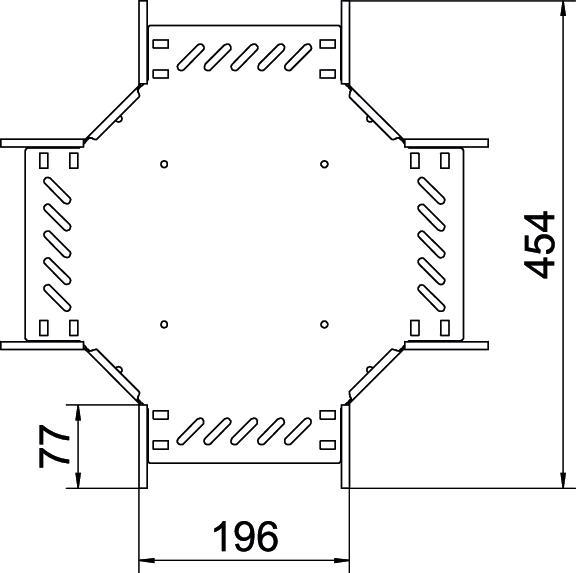

Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 40 St. Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 110x200 Rozmer B 200 mm Rozmer R 50 mm Šírka 200 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Vyhotovenie s veľkým rozpätím nie Výška 110 mm Zachovanie funkčnosti nie - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko křížení FS
RKD 200 FS 7027802 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
List technických údajov RK 120 FS / 7027353 , 0.20MB , pdfEÚ Vyhlásenie o zhode RK 120 FS / 7027353 , 0.17MB , pdfREACH Vyhlásenie o zhode RK 120 FS / 7027353 , 0.12MB , pdfRoHS Vyhlásenie o zhode RK 120 FS / 7027353 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
