Izolovaný jímací stožár s vnitřně uloženým vedením isCon a bočním vývodem 10000 |

Izolovaný jímací stožár s vnitřně uloženým vedením isCon a bočním vývodem

Výr. č. 5408880 | EAN 4012196647835

Výr. č. / Typ

Dĺžka

Popis produktu

Popis produktu

• K uložení svodů OBO isCon® do trubky
• K montáži na strukturu budovy pomocí nosiče isFang
• Vhodný pro zatížení větrem podle eurokódu 1: DIN EN 1991-1-4
• Zkoušeno podle VDE V 0185-561-8 (IEC TS 62561-8)
• Stojací trubka a°jímací hrot z°hliníku
• Střední díl ze sklolaminátu

Technické údaje

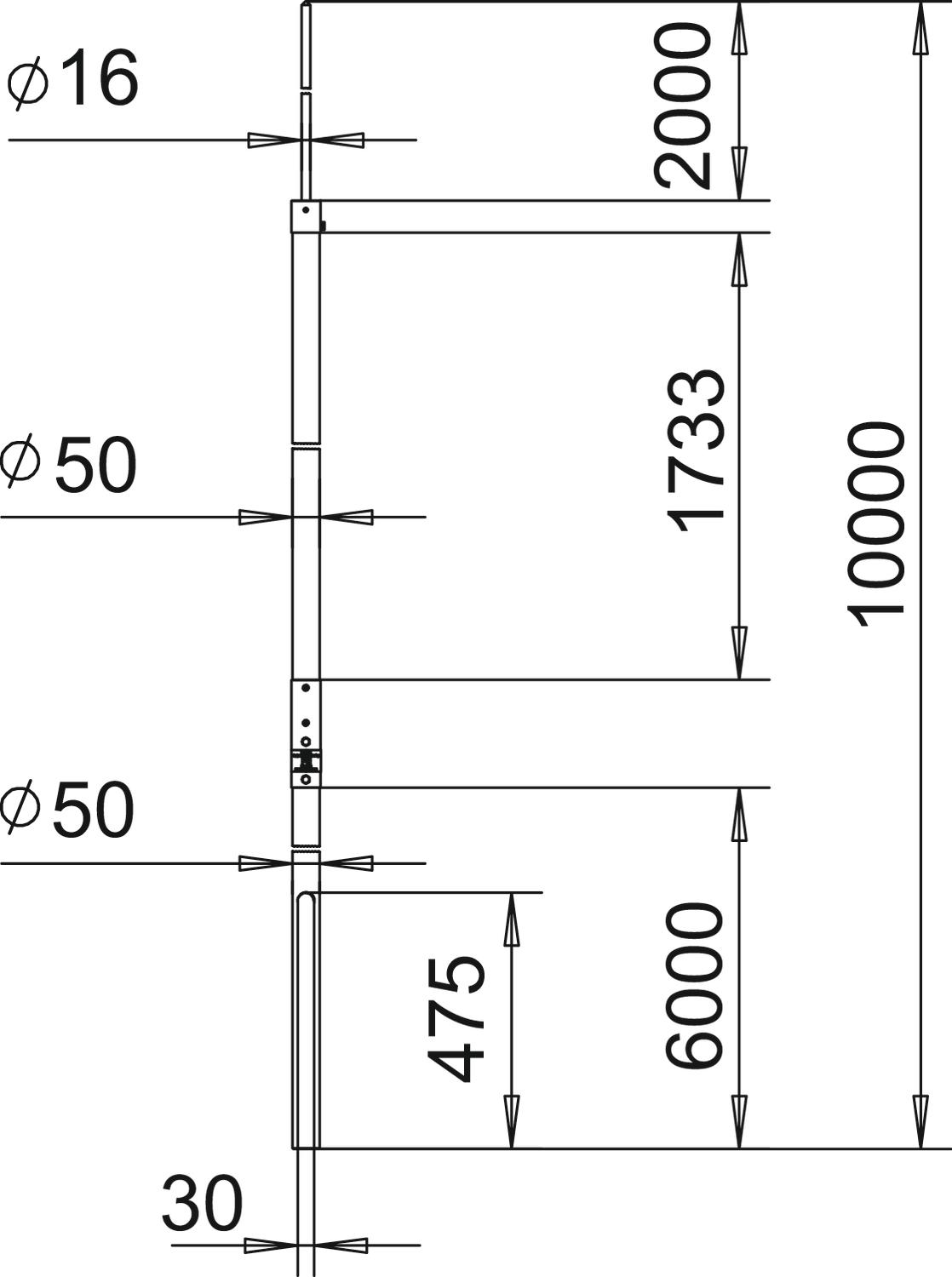

Rozmery

Dĺžka	10000 mm
Izolované vyhotovenie odolné voči vysokým napätiam	áno
Materiál	Plast zosilnený sklenými vláknami
Pripojenie	Vodič kruhového prierezu
Rozmer	10000mm
Rozmer A	6000 mm

Rozmer B	2000 mm
Rozmer D min.	50 mm
Rozmer H	1733 mm
Rozmer L	10000 mm
Vyhotovenie	Záchytná tyč

Všetky typy

Všetky typy

Typ	Dĺžka	Výr. č.	Množstvo	najm. PJ
isFang IN-A L4	4000 mm	5408874	Kus	1 Kus
isFang IN-A L6	6000 mm	5408876	Kus	1 Kus
isFang IN-A L8	8000 mm	5408878	Kus	1 Kus
isFang IN-A L10	10000 mm	5408880	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Betonový podstavec pro systém FangFix min. 16 kg	F-FIX-S16	5403227	Kus	1 Kus
Základna pro podstavec FangFix 16 kg k montáži na stativ isFang se třemi nohami	F-FIX-B16 3B	5403238	Kus	10 Kus
Svod isCon® Professional v černém provedení	isCon Pro 75 SW	5408008	m	100 m
Připojovací prvky IsCon®	isCon connect	5408022	Kus	2 Kus
Připojovací prvek k instalaci do izolovaného jímacího stožáru isFang IN	isCon IN connect	5408024	Kus	1 Kus
Přípojka potenciálu pro isCon® Professional+ a isCon® Premium v izolovaném jímacím stožáru isFang IN	isCon IN PAE	5408031	Kus	1 Kus
Stativ se třemi nohami isFang	isFang 3B-100	5408968	Kus	1 Kus
