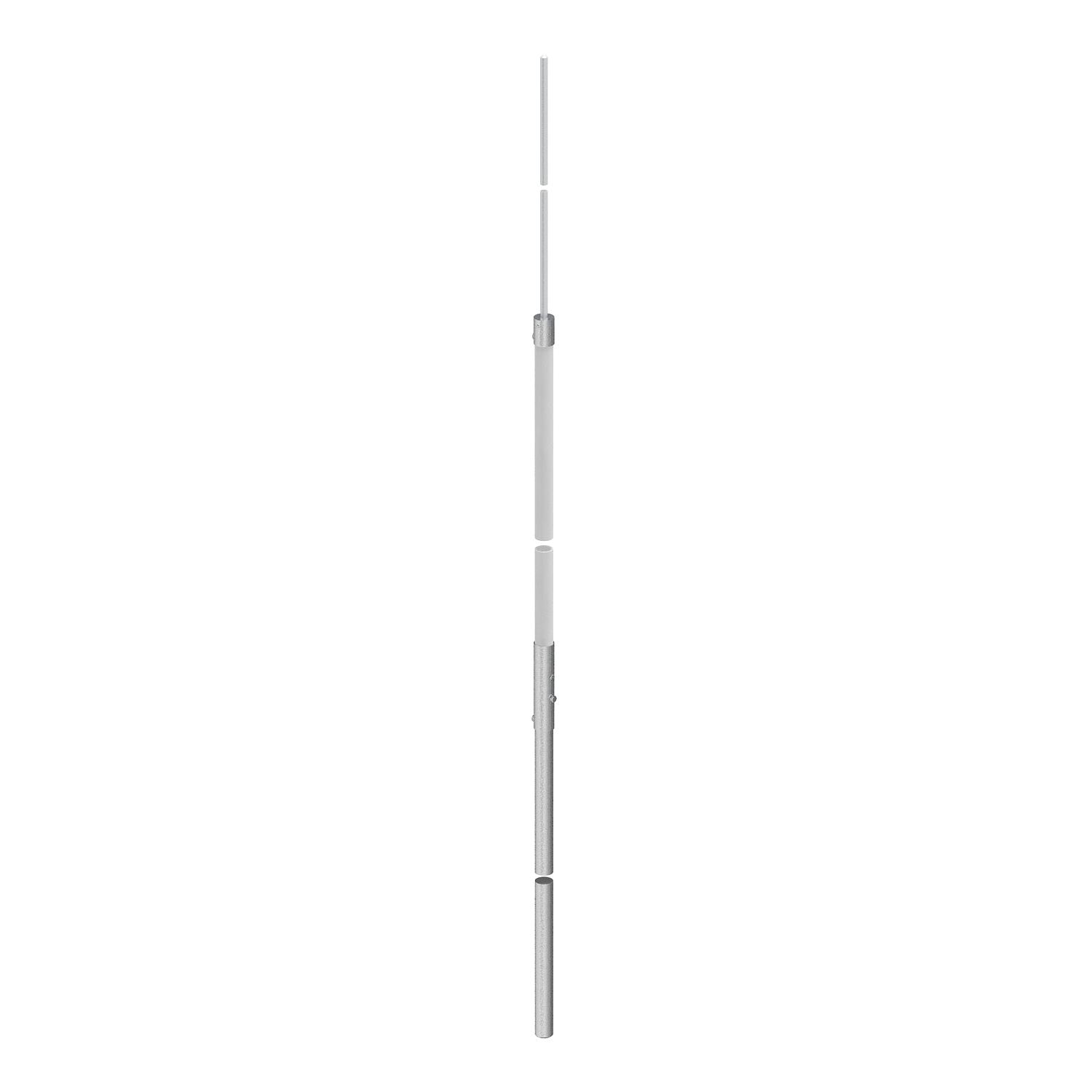

Izolovaný jímací stožár isFang...
Výr. č. 5408946 | EAN 4012195670063
- Popis produktu
-
Popis produktu• K oddělenému zhotovení jímacích zařízení
• Vhodný ke stojanu jímacího stožáru isFang typu 3B-100/150
• Vhodný pro zatížení větrem podle eurokódu 1: EN 1991-1-4
• K montáži na strukturu budovy pomocí nosiče isFang
• Možnost upevnění svodu OBO isCon® pomocí příslušenství
• Vhodný pro zvnějšku uložený svod isCon®
• Stojací trubka z nerezavějící ušlechtilé oceli (V2A)
• Střední díl ze sklolaminátu
• Jímací hrot z hliníku
-
- Technické údaje
-

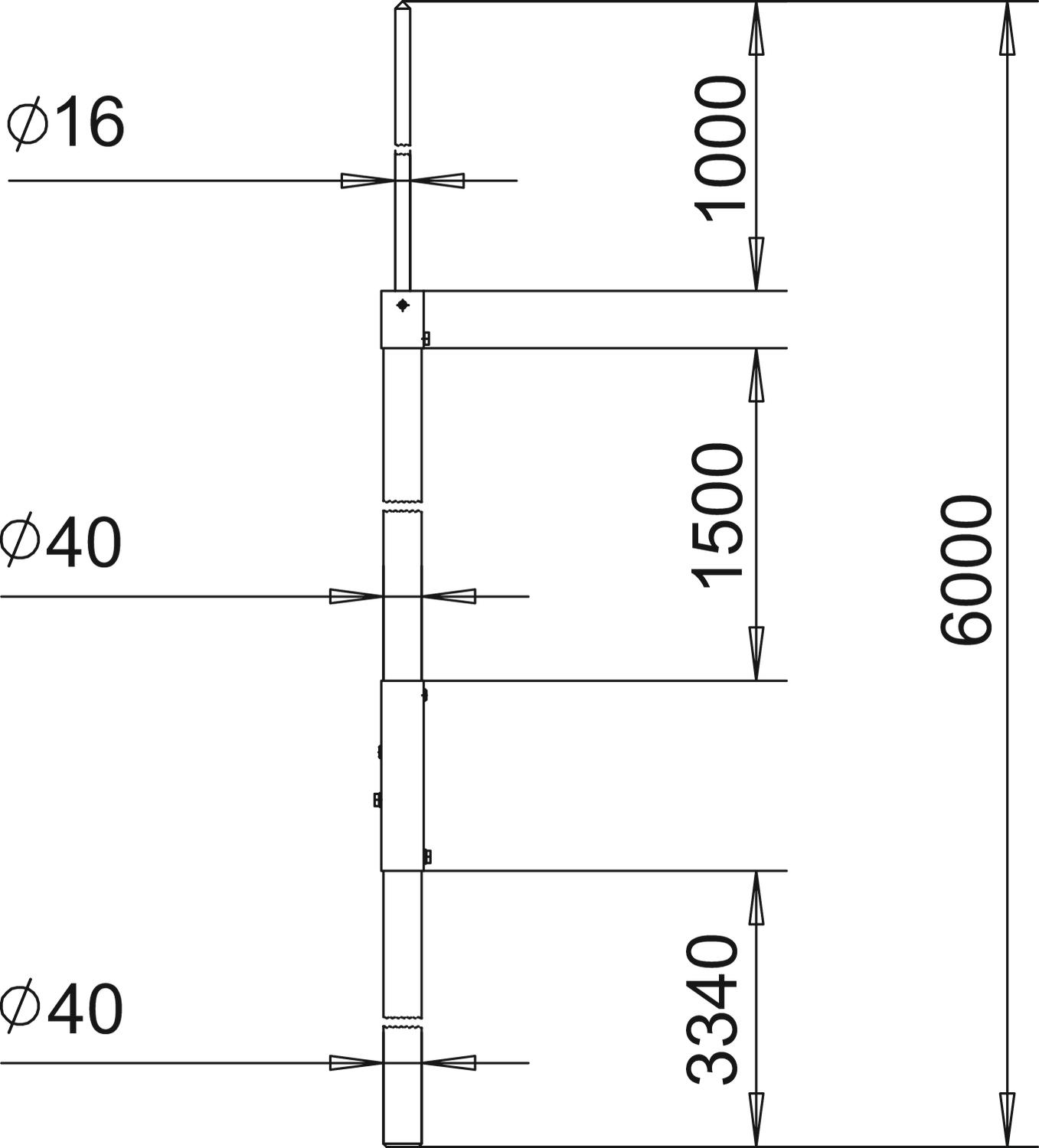

Rozmery
Dĺžka 6000 mm Farba svetlosivá Izolované vyhotovenie odolné voči vysokým napätiam áno Materiál Plast zosilnený sklenými vláknami Priemer 40 mm Pripojenie Vodič kruhového prierezu Rozmer 6000mm Rozmer A 3340 mm Rozmer B 1000 mm Rozmer D min. 40 mm Rozmer H 1500 mm Vyhotovenie Záchytná tyč - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Betonový podstavec pro systém FangFix min. 16 kg
F-FIX-S16 5403227 1 Kus
Základna pro podstavec FangFix 16 kg k montáži na stativ isFang se třemi nohami
F-FIX-B16 3B 5403238 10 Kus
Stativ se třemi nohami isFang
isFang 3B-100 AL 5408966 1 Kus
Závitová tyč isFang 3B
isFang 3B-G2 5408972 3 Kus - Na stiahnutie
-
List technických údajov isFang 6000 / 5408946 , 0.15MB , pdfEÚ Vyhlásenie o zhode isFang 6000 / 5408946 , 0.03MB , pdfNávod na montáž Návod na montáž dlhý isCon® , 6.17MB , pdf
