Inštalačný stĺp, typ ISSDHSM45
Výr. č. 6289980 | EAN 4012195811787
- Popis produktu
-

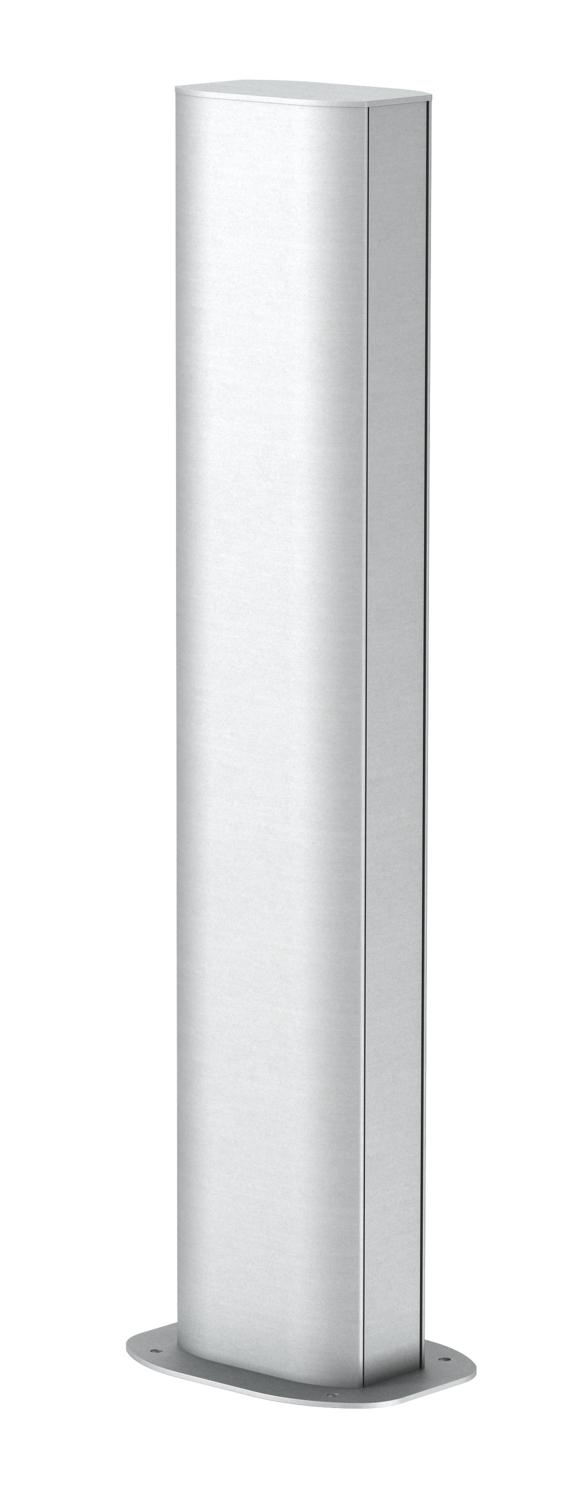

Popis produktuInštalačný stĺp ISS z hliníka so 45 mm systémovým otvorom na priame zabudovanie spínacích a zásuvných prístrojov série Modul 45.
Stĺp pozostáva z:
1 dvojkomorový stĺp so stojanom
Celková dĺžka 670 mm
2 hliníkový horný diel
Dĺžka 670 mm
Dizajn tohto inštalačného stĺpu je založený na extrémne úzkom, oválnom hliníkovom profile, ktorý na obidvoch úzkych stranách oválu ukazuje horný diel série kanálov pre inštalačné prístroje Rapid 45. 45 mm systémový otvor je vhodný na priame uchytenie spínacích a zásuvných prístrojov série Modul 45®. Montážny priestor je teoreticky dostatočný pre 2 x 14 prístrojov série Modul 45®. Pri použití Modul 45connect® alebo kabeláže s väčšou potrebou miesta sa znižuje max. počet zabudovateľných prístrojov. Voliteľne je možná montáž deliacej steny typu 2371/40 (6023096).
-
- Technické údaje
-
Technické údaje

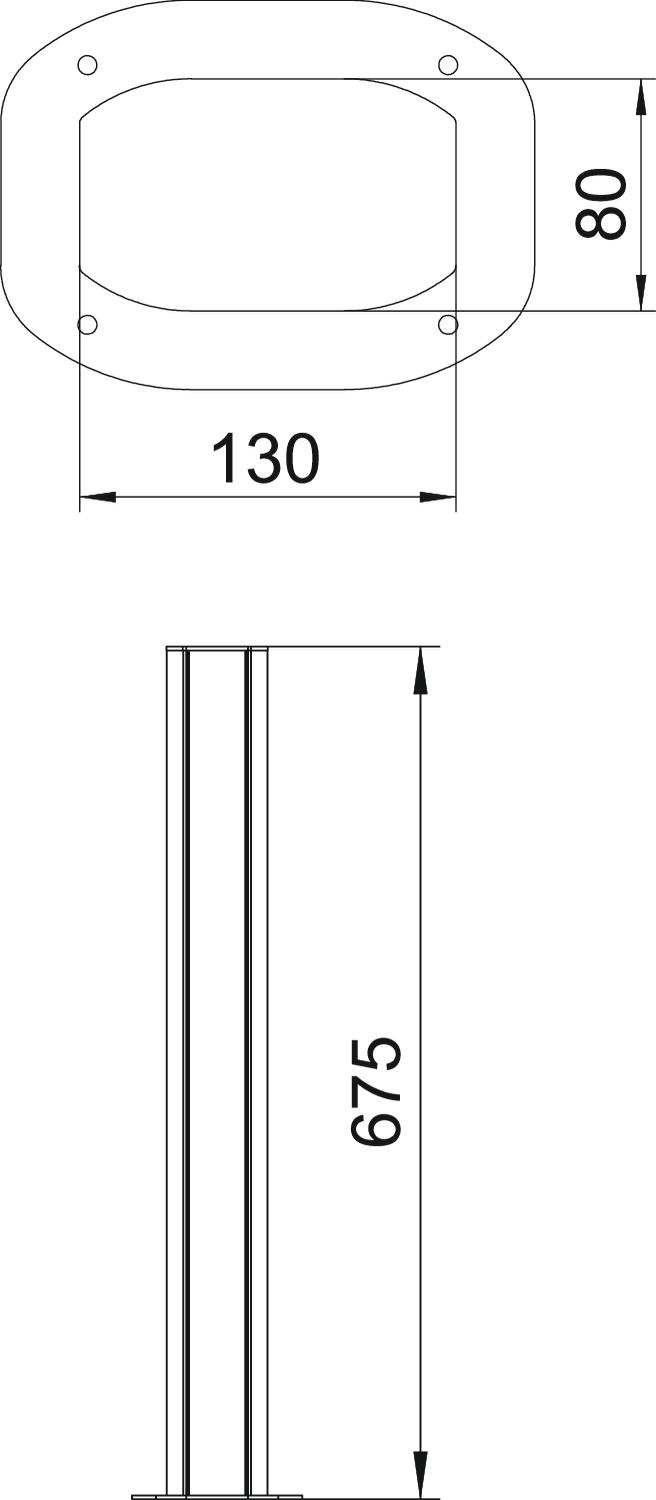

Bezhalogénový áno Dĺžka 675 mm Farba čisto biela; RAL 9010 Káblový prívod dole Materiál Hliník Počet použiteľných horných dielov 2 Počet trás 2 St. Predzapojený nie Prenosný nie prestaviteľný nie Priebežný profil áno Rozmer 675x80x130 Šírka 80 mm Šírka horného dielca 45 mm Spôsob upevnenia Stojan Stropná montáž nie Tvar stĺpa oválny Upevnenie k podlahe áno Vyhotovenie dvojstranný Výška 130 mm Výška stĺpa min. 675 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Pripojovací uholník pre ochranný vodič
8AWR 6288704 10 Kus - Na stiahnutie
-
List technických údajov ISSDHSM45RW / 6289980 , 0.24MB , pdfEÚ Vyhlásenie o zhode ISSDHSM45RW / 6289980 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva ISSDHSM45RW / 6289980 , 0.09MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
