FireBox s násuvnými tesneniami, 1 držiak poistky
Výr. č. 7205752 | EAN 4012196812288
- Popis produktu
-

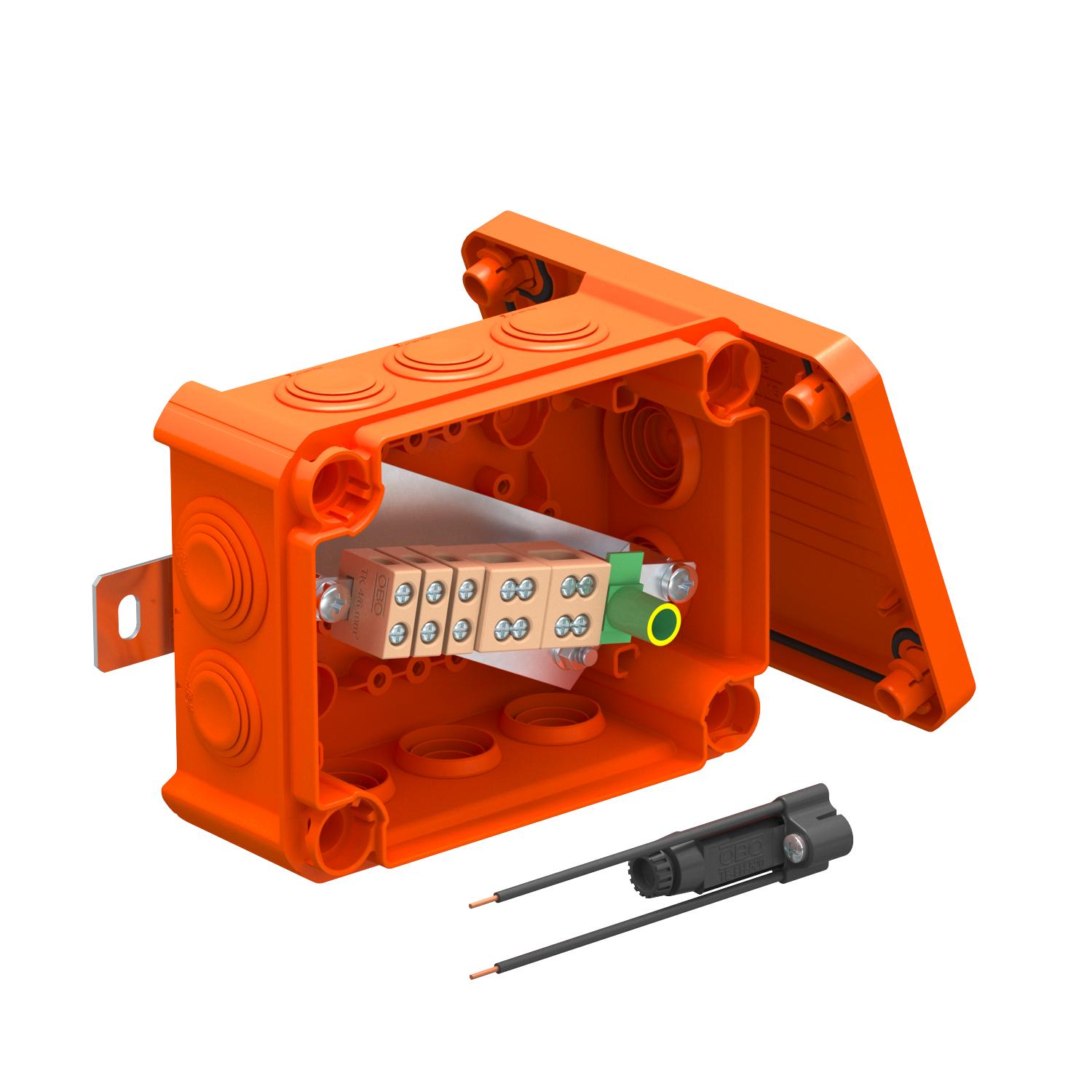

Popis produktuOdbočná krabica s držiakom poistky a mäkkými zásuvnými tesneniami. Dostatočný priestor na kabeláž vďaka diagonálne umiestnenej pripájacej jednotke s kompletne predmontovanými keramickými svorkami odolnými voči vysokým teplotám. Zeleno-žlto označená ochranná svorka. Upevnenie na dobre prístupných vonkajších sponách. Schválené pre káblové systémy so zachovaním elektrickej funkčnosti podľa normy DIN 4102 časť 12 s triedami E30, E60 a E90. Keramické svorky boli preskúšané podľa normy DIN EN 60998-2-1:2004.
Vrátane 2 x skrutkových kotiev MMSplus P 6x35.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 2,1902 kg CO₂e / 1 Kus Dĺžka 150 mm Druh vyhotovenia telesa Stupňovitá membrána s možnosťou odrezania Dvojité svorky 2 Farba oranžová; RAL 2003 Forma pravouhlý Jednotlivá svorka 3 Materiál Polypropylén Menovité izolačné napätie Ui 690 V Menovité napätie 660 V Menovitý prierez min. 6 mm² Možnosť montáže vedľa seba nie Nárazuvzdorný nie Ochranná svorka 1 Odolne voči poveternostným vplyvom nie Osadenie Svorka Otvory pre vstup káblov 8 x M25
2 x M32

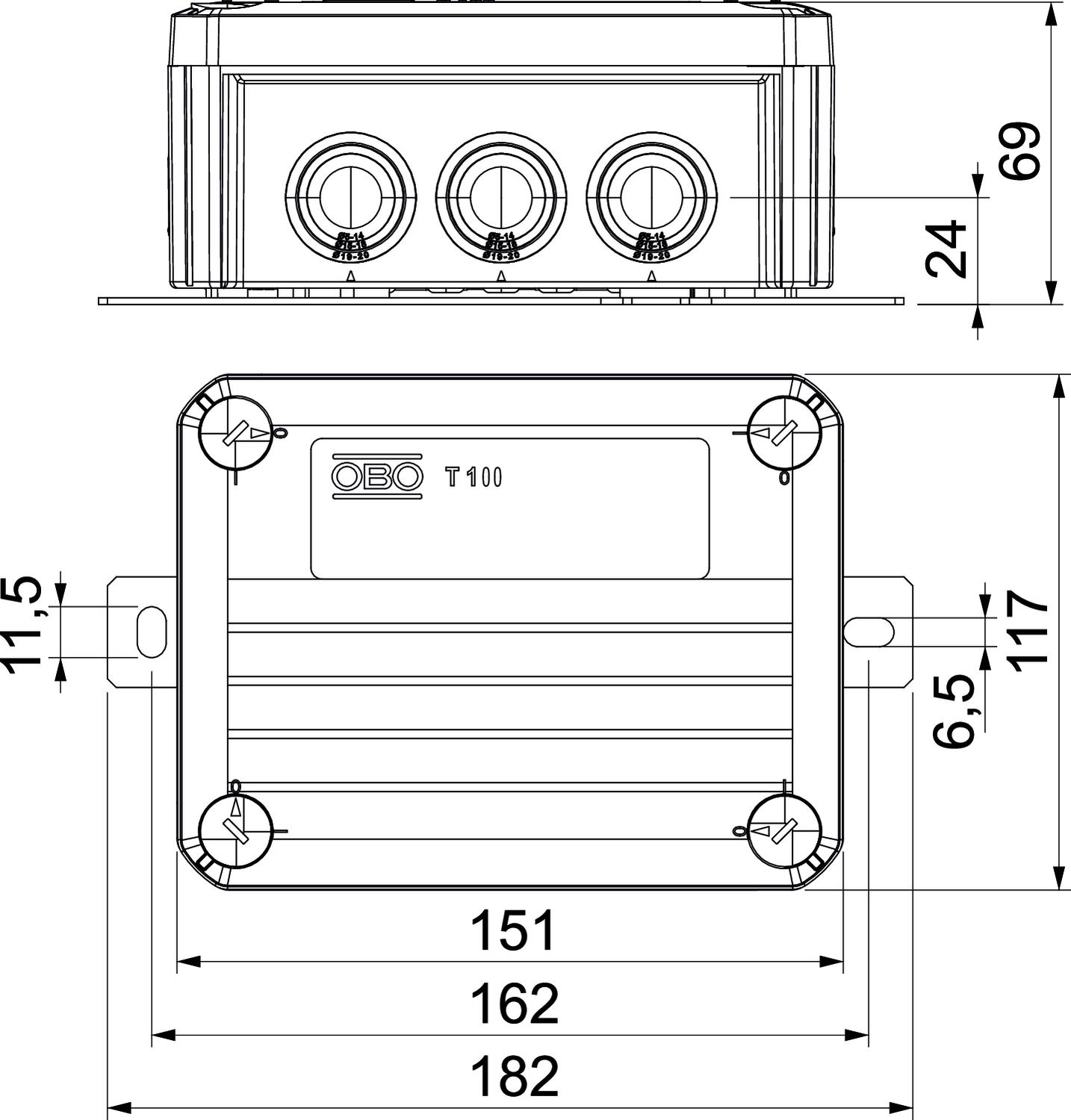

Počet svoriek 6 Počet vstupov káblov 10 pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priehľadné veko nie Rozmer 150x116x67 Rozmer B 116 mm Rozmer H 67 mm Rozmer L 150 mm Rozmer L1 162 mm Rozmer L2 182 mm S možnosťou zaplombovania nie S tienením nie S vekom áno Šírka 116 mm Skúšané pre prostredie s nebezpečenstvom výbuchu nie Stupeň krytia IP66 Svetlé vnútorné rozmery 136x102x57 mm Upevnenie veka priskrutkované Veko nepriehľadná Výška 67 mm Zachovanie funkčnosti E 90 Zavedenie zozadu nie - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Držiak poistky pre FireBox rad T
TE-FH 520 7205570 1 Kus
Keramická svorka, jednoduchá
TK 06 7205702 5 Kus
Keramická svorka, dvojitá
TK 06-2 7205703 5 Kus
Násuvné tesnenie pre FireBox rad T
EDK 25 OR 7205675 10 Kus
Násuvné tesnenie pre FireBox rad T
EDK 32 OR 7205677 10 Kus
Štítok s označením pre káblový systém
KS-E DE 7205423 10 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Montážna doska pre FireBox rad T, predná strana
MP-T6-F 7205790 1 Kus
Montážna doska pre FireBox rad T, zadná strana
MP-T6-B 7205792 1 Kus - Na stiahnutie
-
List technických údajov T100ED 06AF / 7205752 , 0.34MB , pdfEÚ Vyhlásenie o zhode T100ED 06AF / 7205752 , 0.17MB , pdfREACH Vyhlásenie o zhode T100ED 06AF / 7205752 , 0.13MB , pdfRoHS Vyhlásenie o zhode T100ED 06AF / 7205752 , 0.12MB , pdfNávod na montáž Firebox , 3.18MB , pdf
