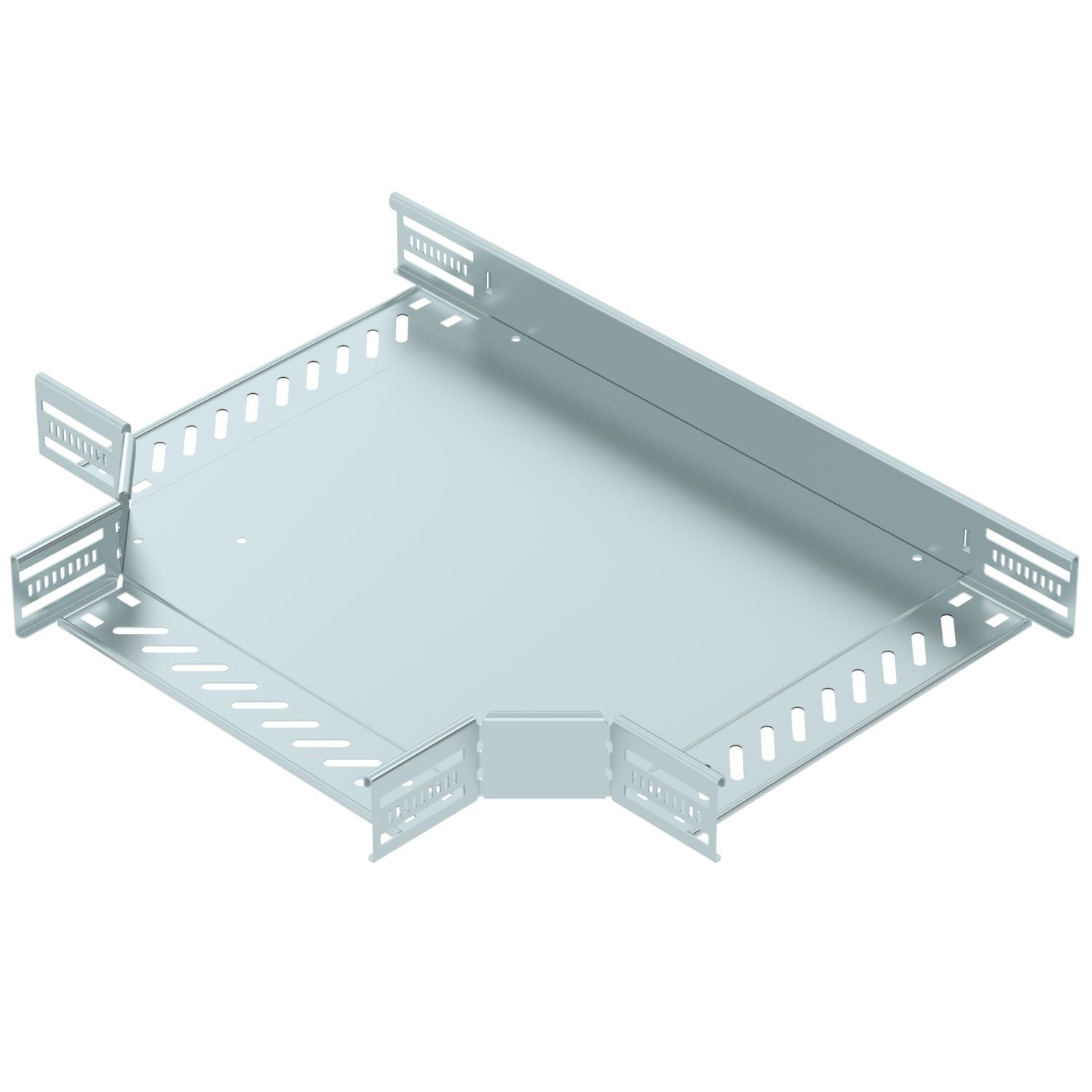

Díl T 60 FS
Výr. č. 6038106 | EAN 4012197346713
- Popis produktu
-
Popis produktuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka plechu 1 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 21 St. Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 60x300 Rozmer B 300 mm Šírka 300 mm Šírka odbočenia 300 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Kus T horizontálny Vyhotovenie s veľkým rozpätím nie Výška 60 mm Zachovanie funkčnosti áno - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

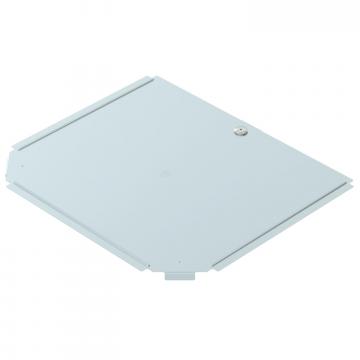

Víko dílu T FS
RTD 300 FS 6038606 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
List technických údajov RT 630 FS / 6038106 , 0.21MB , pdfEÚ Vyhlásenie o zhode RT 630 FS / 6038106 , 0.17MB , pdfVyhlásenie o zhode Spojeného kráľovstva RT 630 FS / 6038106 , 0.14MB , pdfREACH Vyhlásenie o zhode RT 630 FS / 6038106 , 0.12MB , pdfRoHS Vyhlásenie o zhode RT 630 FS / 6038106 , 0.13MB , pdfPomôcka pri výbere Selection aid cable trays, screwable , 2.17MB , pdfPomôcka pri výbere Selection aid for cable trays, Magic , 0.23MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
