Díl T 60 FS
Výr. č. 6038102 | EAN 4012197346652
- Popis produktu
-

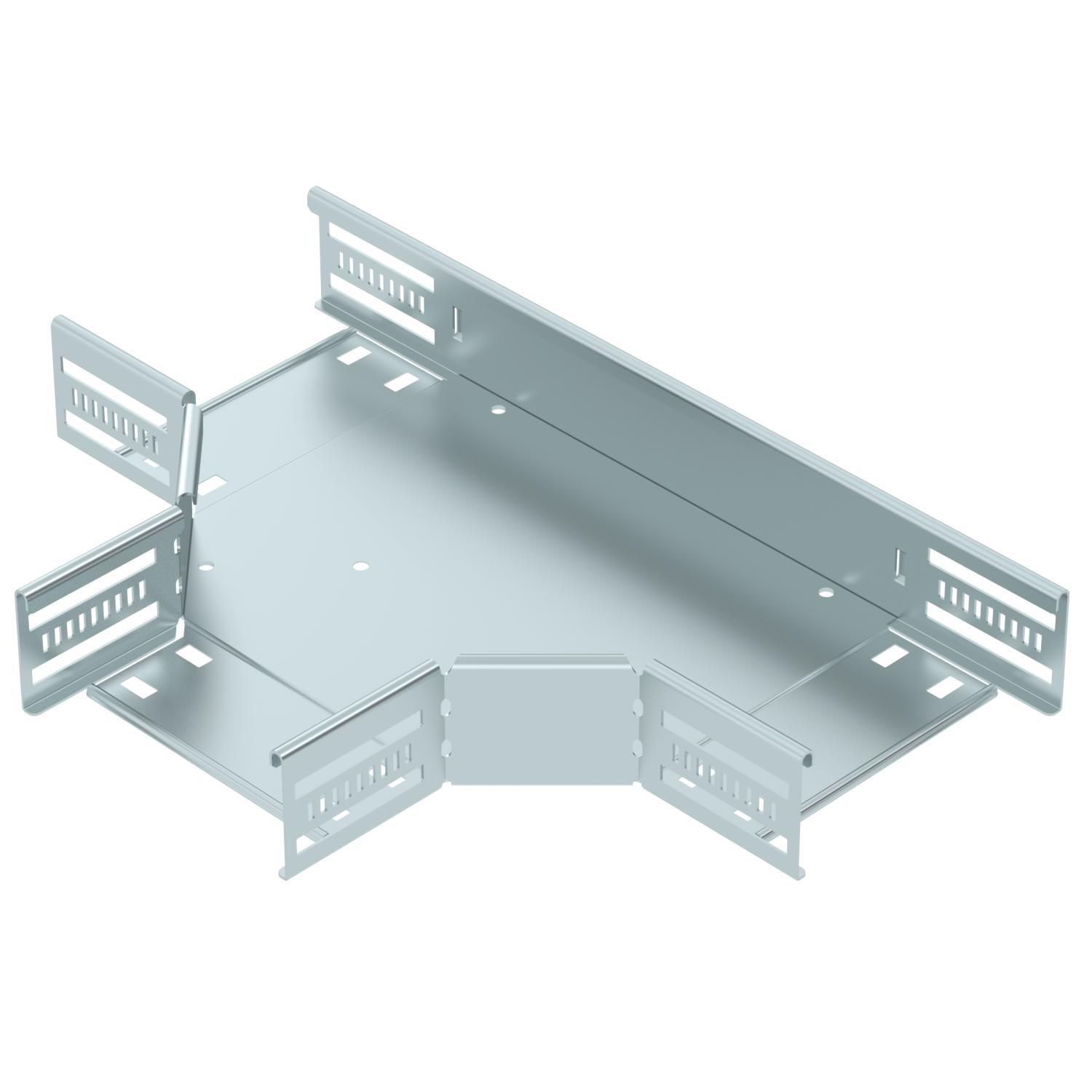

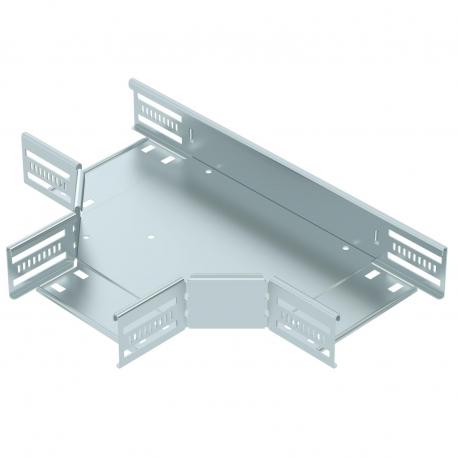

Popis produktuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka plechu 0,8 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 15 St. Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 60x150 Rozmer B 150 mm Šírka 150 mm Šírka odbočenia 150 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Kus T horizontálny Vyhotovenie s veľkým rozpätím nie Výška 60 mm Zachovanie funkčnosti áno - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

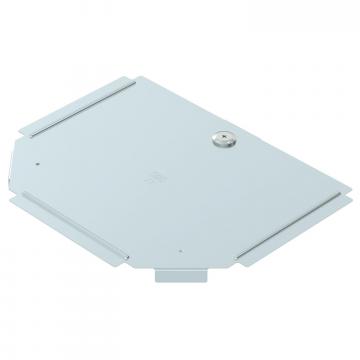

Víko dílu T FS
RTD 150 FS 6038602 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
List technických údajov RT 615 FS / 6038102 , 0.21MB , pdfEÚ Vyhlásenie o zhode RT 615 FS / 6038102 , 0.17MB , pdfVyhlásenie o zhode Spojeného kráľovstva RT 615 FS / 6038102 , 0.14MB , pdfREACH Vyhlásenie o zhode RT 615 FS / 6038102 , 0.12MB , pdfRoHS Vyhlásenie o zhode RT 615 FS / 6038102 , 0.13MB , pdfPomôcka pri výbere Selection aid cable trays, screwable , 2.17MB , pdfPomôcka pri výbere Selection aid for cable trays, Magic , 0.23MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
