Díl T 110 FT
Výr. č. 6038326 | EAN 4012197347796
- Popis produktu
-

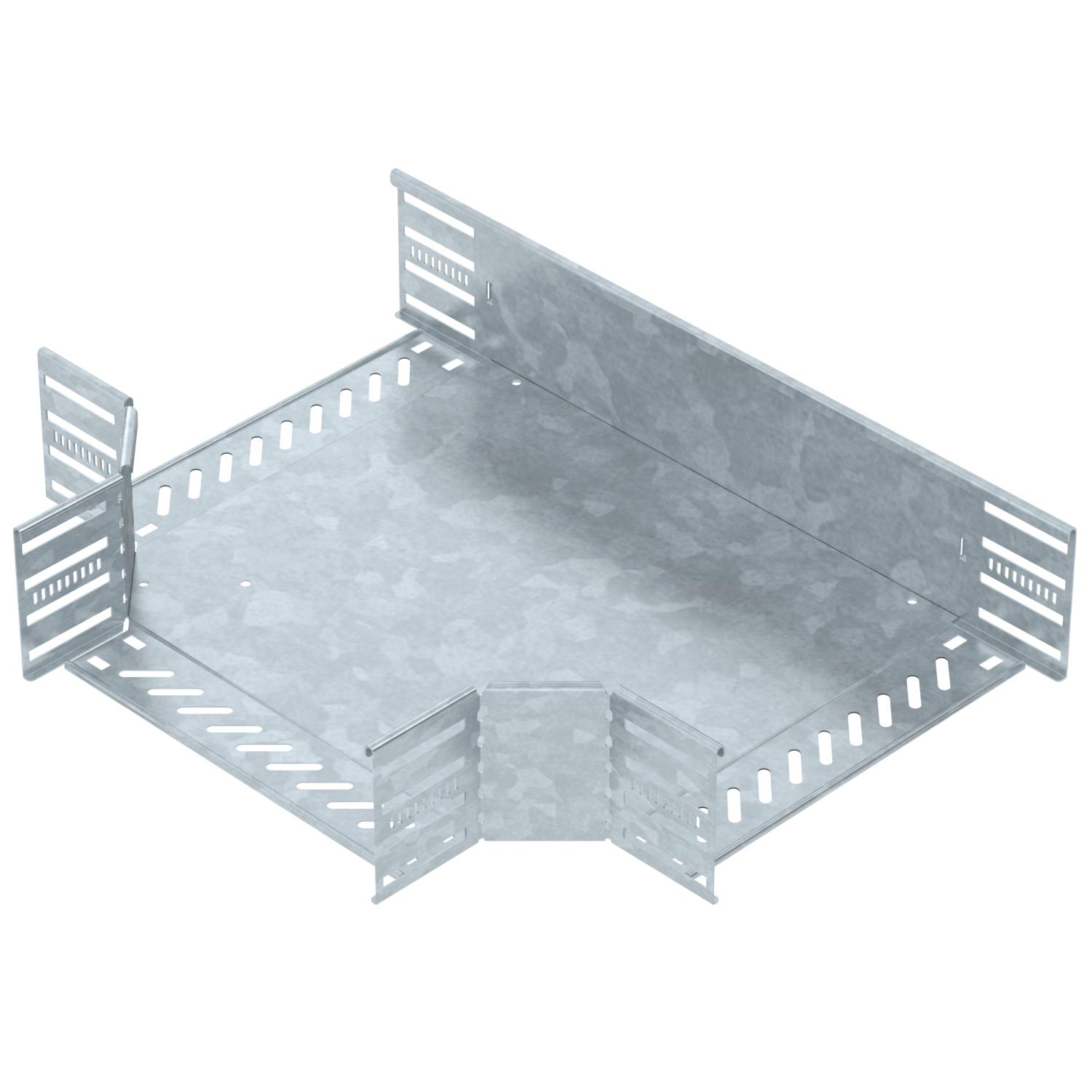

Popis produktuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka plechu 1 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 33 St. Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Rozmer 110x300 Rozmer B 300 mm Šírka 300 mm Šírka odbočenia 300 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Kus T horizontálny Vyhotovenie s veľkým rozpätím nie Výška 110 mm Zachovanie funkčnosti nie - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko dílu T DD
RTD 300 DD 6038646 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
List technických údajov RT 130 FT / 6038326 , 0.19MB , pdfEÚ Vyhlásenie o zhode RT 130 FT / 6038326 , 0.17MB , pdfVyhlásenie o zhode Spojeného kráľovstva RT 130 FT / 6038326 , 0.14MB , pdfREACH Vyhlásenie o zhode RT 130 FT / 6038326 , 0.12MB , pdfRoHS Vyhlásenie o zhode RT 130 FT / 6038326 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
