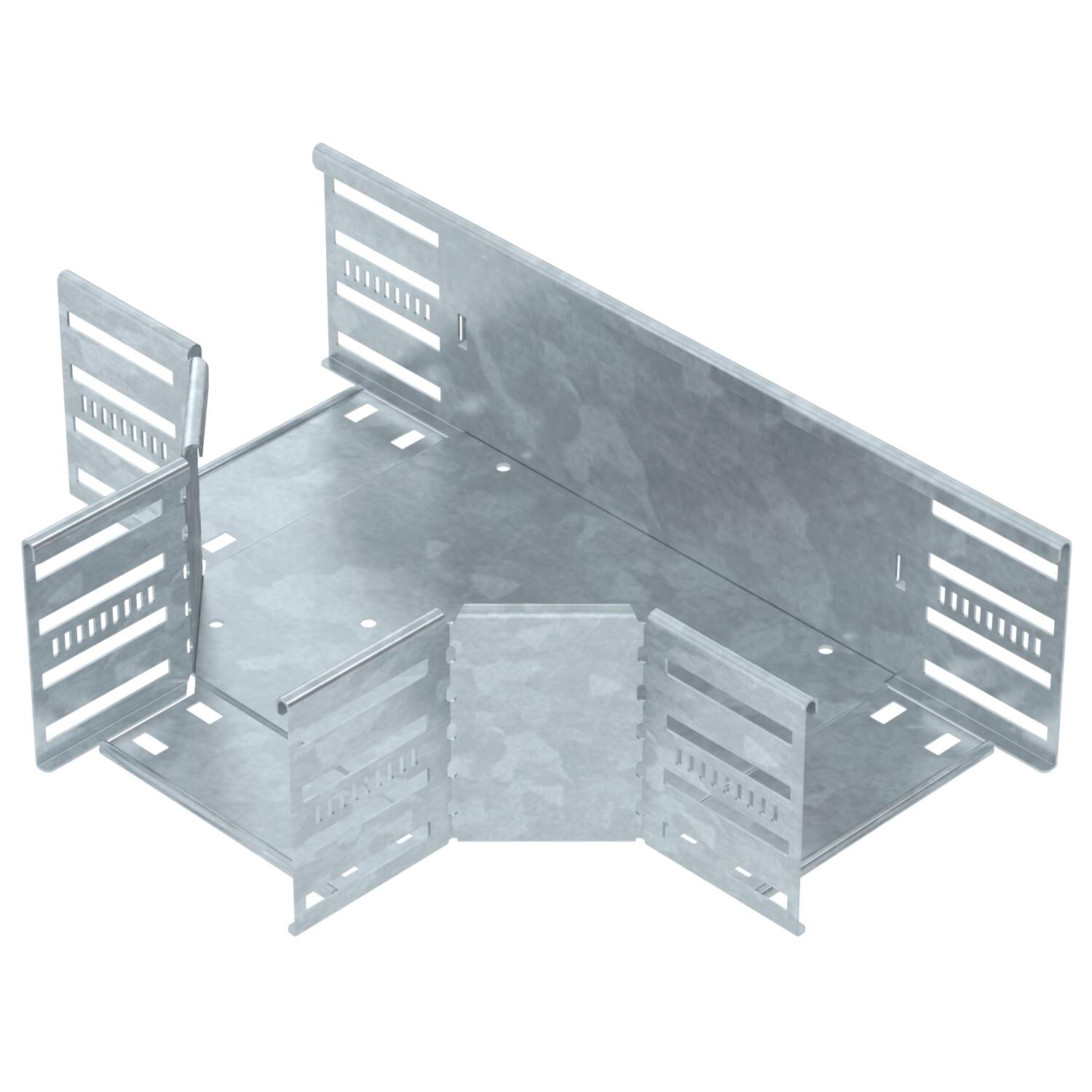

Díl T 110 FT
Výr. č. 6038322 | EAN 4012197347734
- Popis produktu
-
Popis produktuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

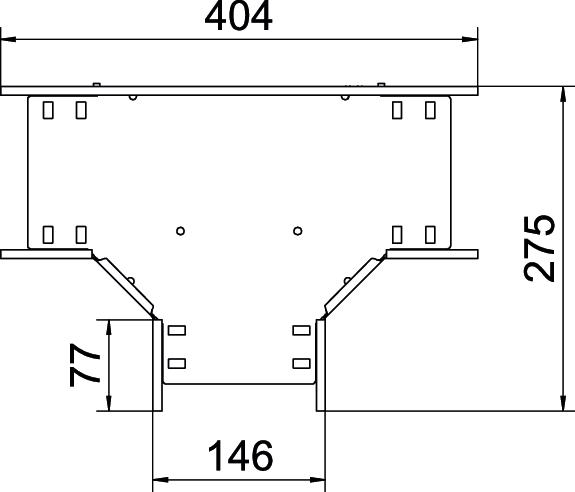

Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka plechu 0,8 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 27 St. Povrch žiarovo zinkované ponorením Prevedenie spojky integrovaná spojka Rozmer 110x150 Rozmer B 150 mm Šírka 150 mm Šírka odbočenia 150 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Kus T horizontálny Vyhotovenie s veľkým rozpätím nie Výška 110 mm Zachovanie funkčnosti nie - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

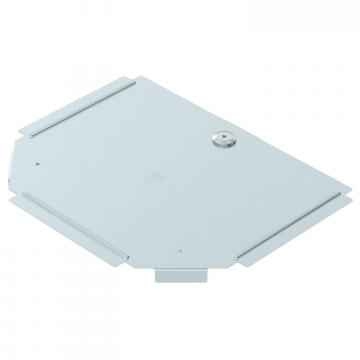

Víko dílu T DD
RTD 150 DD 6038642 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Na stiahnutie
-
