Díl T 110 FS
Výr. č. 6038304 | EAN 4012197347079
- Popis produktu
-

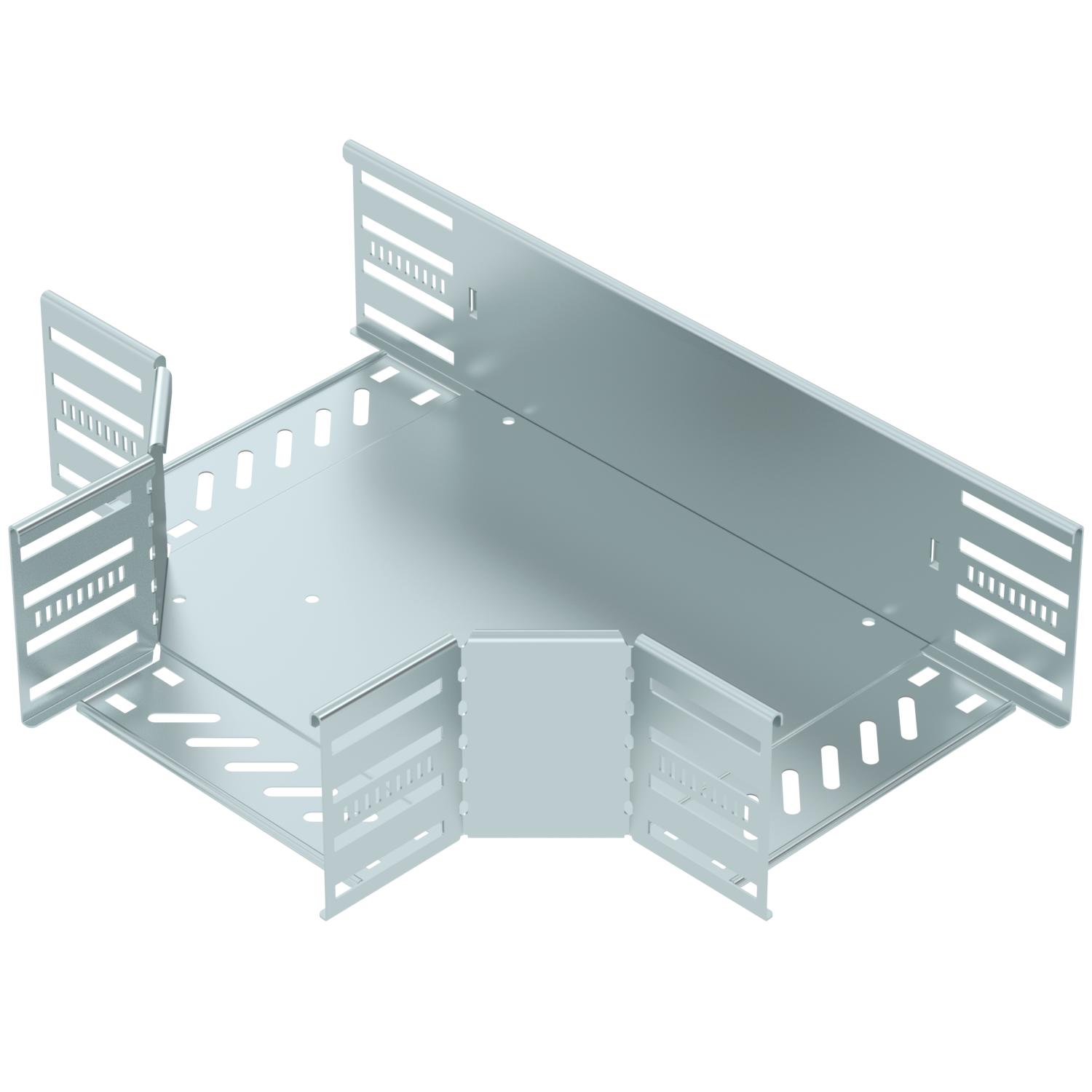

Popis produktuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka plechu 0,8 mm Materiál Oceľ NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 30 St. Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 110x200 Rozmer B 200 mm Šírka 200 mm Šírka odbočenia 200 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Kus T horizontálny Vyhotovenie s veľkým rozpätím nie Výška 110 mm Zachovanie funkčnosti nie - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko dílu T FS
RTD 200 FS 6038604 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
List technických údajov RT 120 FS / 6038304 , 0.20MB , pdfEÚ Vyhlásenie o zhode RT 120 FS / 6038304 , 0.17MB , pdfVyhlásenie o zhode Spojeného kráľovstva RT 120 FS / 6038304 , 0.14MB , pdfREACH Vyhlásenie o zhode RT 120 FS / 6038304 , 0.12MB , pdfRoHS Vyhlásenie o zhode RT 120 FS / 6038304 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
