Díl T 110/300 A2
Výr. č. 6038364 | EAN 4012197340469
- Popis produktu
-

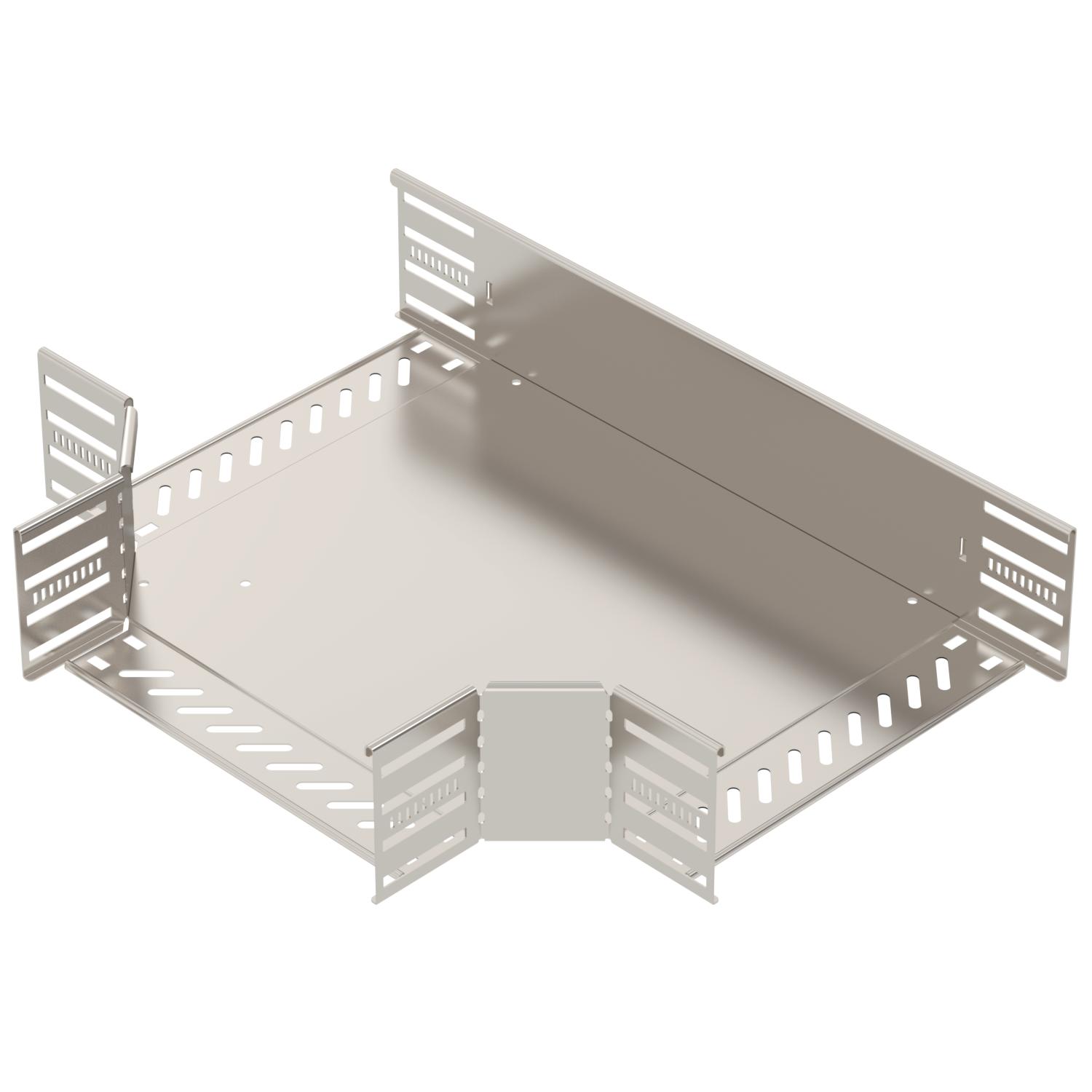

Popis produktuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

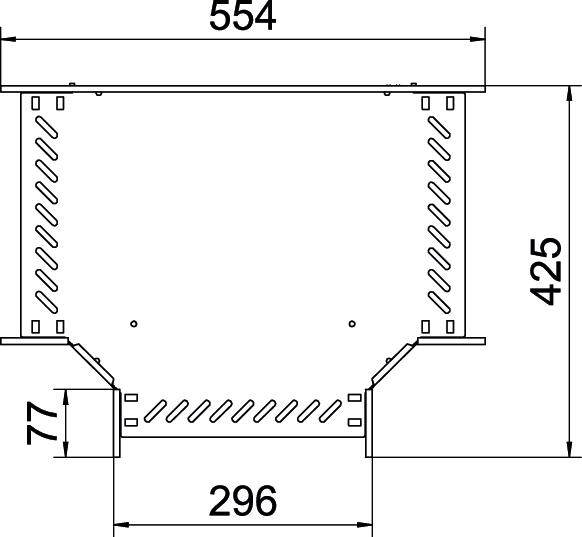

Druh spojky káblového nosného systému priskrutkované/zovreté Farba nehrdzavejúca oceľ Hrúbka bočnice 1,25 mm Hrúbka plechu 1 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 33 St. Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Rozmer 110x300 Rozmer B 300 mm Šírka 300 mm Šírka odbočenia 300 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Kus T horizontálny Vyhotovenie s veľkým rozpätím nie Výška 110 mm Zachovanie funkčnosti nie - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2
FRSB 6x12 A2 6406138 100 Kus - Na stiahnutie
-
