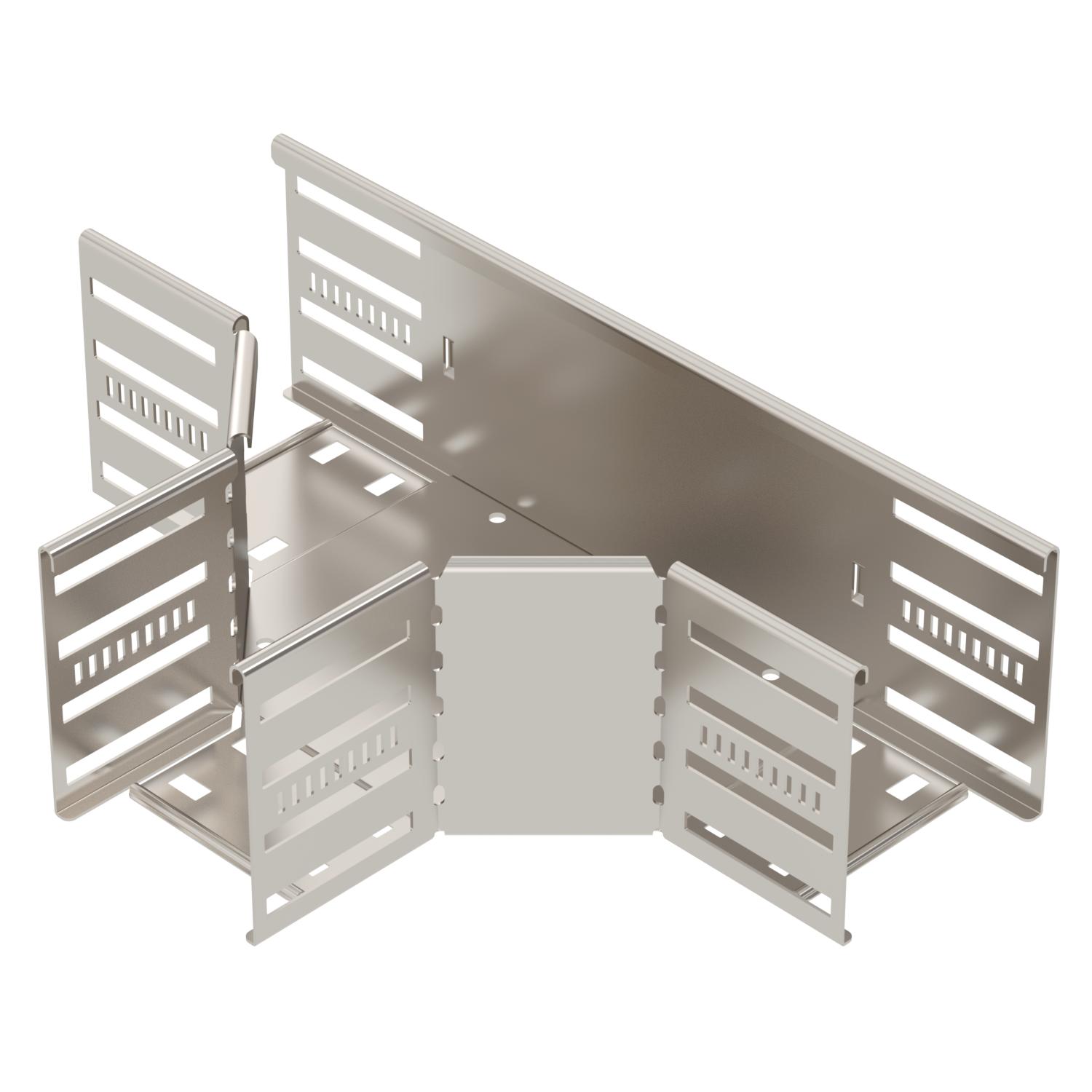

Díl T 110/100 A2
Výr. č. 6038360 | EAN 4012197340407
- Popis produktu
-
Popis produktuDíl T pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Druh spojky káblového nosného systému priskrutkované/zovreté Farba nehrdzavejúca oceľ Hrúbka bočnice 1,25 mm Hrúbka plechu 0,8 mm Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 27 St. Povrch lesklá, dodatočne upravená Prevedenie spojky integrovaná spojka Rozmer 110x100 Rozmer B 100 mm Šírka 100 mm Šírka odbočenia 100 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Kus T horizontálny Vyhotovenie s veľkým rozpätím nie Výška 110 mm Zachovanie funkčnosti nie - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2
FRSB 6x12 A2 6406138 100 Kus - Na stiahnutie
-
List technických údajov RT 110 A2 / 6038360 , 0.21MB , pdfEÚ Vyhlásenie o zhode RT 110 A2 / 6038360 , 0.17MB , pdfVyhlásenie o zhode Spojeného kráľovstva RT 110 A2 / 6038360 , 0.14MB , pdfREACH Vyhlásenie o zhode RT 110 A2 / 6038360 , 0.12MB , pdfRoHS Vyhlásenie o zhode RT 110 A2 / 6038360 , 0.13MB , pdfNávod na montáž Latchable Magic cable tray systems , 11.70MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
