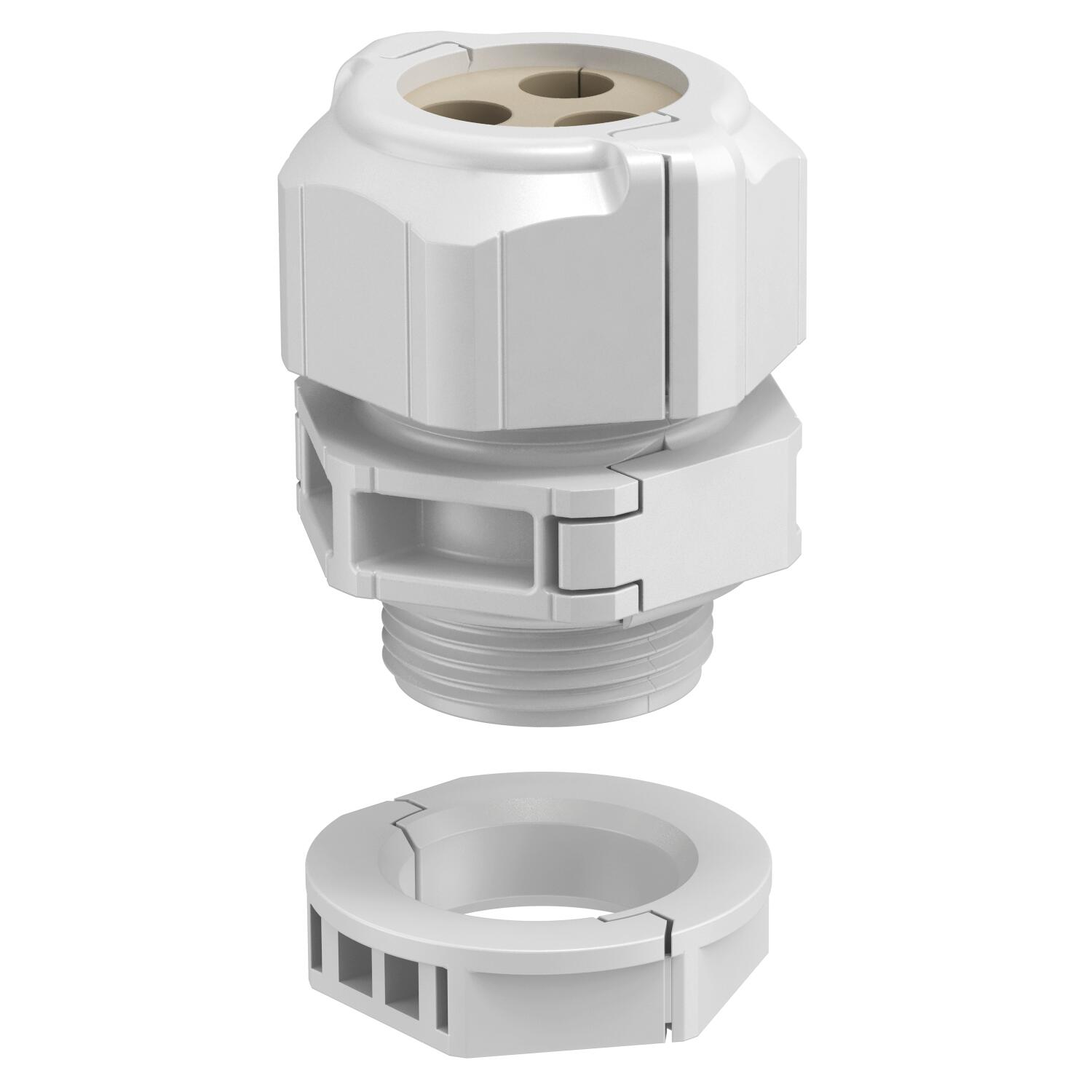

Dělitelná kabelová vývodka, těsnicí vložka, vícenásobná, světle šedá
Výr. č. 2024927 | EAN 4012196536863
- Popis produktu
-
Popis produktuDělitelná vývodka V-TEC TB.. zaručuje stejně jako všechny ostatní kabelové vývodky V-TEC spolehlivé utěsnění kabelů. Dělitelná kabelová vývodka umožňuje rychle a bezproblémově nainstalovat například kabely osazené konektory nebo funkční kabely.
Vývodka V-TEC TB je nepřekonatelná i při dovybavování stávající instalace a také při použití k opravám – lze ji instalovat bez demontáže předem namontovaných kabelů a bez přerušení výroby.
Sada šroubového spoje sestává ze šroubení, kloboučkové matice a těsnění, součástí dodávky je samozřejmě i dělená pojistná matice.
Další vícenásobné těsnicí vložky na dotázání.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,119 kg CO₂e / 1 Kus Dĺžka 35 mm Dĺžka závitu 11 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba svetlosivá Materiál Polykarbonát Menovitá veľkosť závitu 25 Možnosť odľahčenia od ťahu nie Nárazuvzdorný áno Nestabilný uťahovací moment 4 Nm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C Počet otvorov 3 pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer M25 Rozmer D 7 mm Rozmer E1 (mm) 39 mm Rozmer E2 34,5 mm Rozmer G M25x1,5 mm Rozmer L 41 mm Rozmer L max. 40 mm Rozmer L min. 31,5 mm Rozmer L1 11 mm Rozmer L2 10 mm Rozmer L3 9 mm Rozpojiteľný skrutkový spoj áno S kontramaticou áno s ochranou proti výbuchu nie Šesťhran rozmer cez hrany 35 mm Šírka 38,5 mm Stúpanie závitu 1,5 mm Stupeň krytia IP67 Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 1 35 mm Veľkosť kľúča 2 31 mm Viacnásobná tesniaca vložka áno Vyhotovenie rovný Výška 50 mm Vystužený skleným vláknom nie Závit M25 x 1,5 - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov V-TEC TB25 3x7 / 2024927 , 0.29MB , pdfEÚ Vyhlásenie o zhode V-TEC TB25 3x7 / 2024927 , 0.13MB , pdfREACH Vyhlásenie o zhode V-TEC TB25 3x7 / 2024927 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC TB25 3x7 / 2024927 , 0.12MB , pdfNávod na montáž Návod na montáž V-TEC TB , 1.34MB , pdf
