Dělitelná kabelová vývodka, těsnicí vložka, jeden kabel, světle šedá
Výr. č. 2024982 | EAN 4012196536764
- Popis produktu
-
Popis produktuDělitelná vývodka V-TEC TB.. zaručuje stejně jako všechny ostatní kabelové vývodky V-TEC spolehlivé utěsnění kabelů. Dělitelná kabelová vývodka umožňuje rychle a bezproblémově nainstalovat například kabely osazené konektory nebo funkční kabely.
Vývodka V-TEC TB je nepřekonatelná i při dovybavování stávající instalace a také při použití k opravám – lze ji instalovat bez demontáže předem namontovaných kabelů a bez přerušení výroby.
Sada šroubového spoje sestává ze šroubení, kloboučkové matice a těsnění, součástí dodávky je samozřejmě i dělená pojistná matice.
-
- Technické údaje
-
Technické údaje

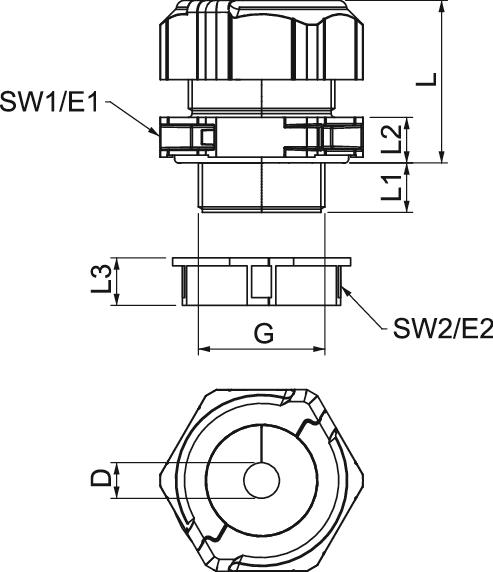

Bezhalogénový áno CO₂ stopa (GWP) od kolísky po bránu 0,2501 kg CO₂e / 1 Kus Dĺžka 46 mm Dĺžka závitu 14 mm Druh tesnenia Tesniaci krúžok Druh závitu metrický Farba svetlosivá Materiál Polykarbonát Menovitá veľkosť závitu 32 Možnosť odľahčenia od ťahu nie Nárazuvzdorný áno Nestabilný uťahovací moment 8 Nm Oblasť utesnenia D max. 26,5 mm Oblasť utesnenia D min. 24 mm Ochrana proti ohybu nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C Počet otvorov 1 pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priechodka pre plochý kábel nie Rozmer M32 Rozmer D 26 mm Rozmer E1 (mm) 51,5 mm Rozmer E2 45 mm Rozmer G M32x1,5 mm Rozmer L 41 mm Rozmer L max. 41 mm Rozmer L min. 32 mm Rozmer L1 14 mm Rozmer L2 10 mm Rozmer L3 12 mm Rozpojiteľný skrutkový spoj áno S kontramaticou áno s ochranou proti výbuchu nie Šírka 51,5 mm Stúpanie závitu 1,5 mm Stupeň krytia IP67 Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -20 °C Veľkosť kľúča 1 46 mm Veľkosť kľúča 2 40 mm Viacnásobná tesniaca vložka nie Vyhotovenie rovný Výška 53,5 mm Vystužený skleným vláknom nie Závit M32 x 1,5 - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov V-TEC TB32 24-26 / 2024982 , 0.24MB , pdfEÚ Vyhlásenie o zhode V-TEC TB32 24-26 / 2024982 , 0.12MB , pdfEÚ Vyhlásenie o zhode EÚ Vyhlásenie o zhode ,REACH Vyhlásenie o zhode V-TEC TB32 24-26 / 2024982 , 0.12MB , pdfRoHS Vyhlásenie o zhode V-TEC TB32 24-26 / 2024982 , 0.12MB , pdfNávod na montáž V-TEC TB32 , 1.37MB , pdf
