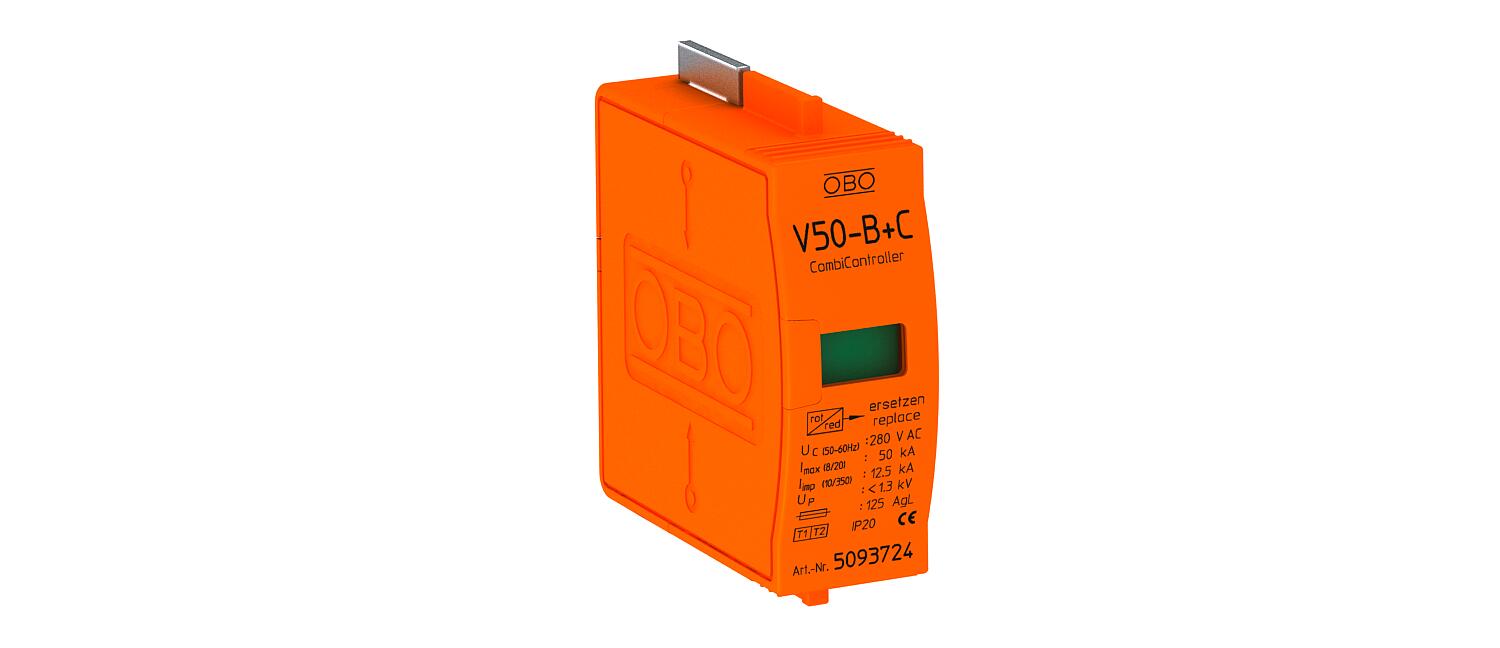

CombiController V50, vrchní díl 280 V 1 | 280 | IP20

CombiController V50, vrchní díl 280 V

Výr. č. 5093724 | EAN 4012195361954

Výr. č. / Typ	5093724 / V50-B+C 0-280

Provedení pólů	1

Najvyššie trvalé napätie AC	280 V

Stupeň krytia	IP20

Popis produktu

Popis produktu

Vrchní díl CombiController – kombinovaný svodič typu 1 + 2

• Zásuvný vrchní díl lze do spodního dílu zasunout bez použití nástrojů a přerušení napětí
• Včetně tepelného a dynamického odpojovacího zařízení a optické indikace poruchy
• Vysoká proudová odolnost při dlouhé životnosti
Vrchní díl

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	12,5 kA
Čas odozvy	<25 ns
CO₂ stopa (GWP) od kolísky po bránu	0,1253 kg CO₂e / 1 Kus
Diaľková signalizácia	nie
Integrovaná predradená poistka	nie
Konfigurácia siete DC	nie
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	nie
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	0→2
Max. nadprúdová ochrana na strane siete	125
Maximálne predistenie	125 A
Maximálny nárazový prúd zvodu (8/20 μs)	50 kA
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý impulzný zvodový prúd (8/20 µs) [L-N]	30 kA
Menovitý nárazový prúd zvodu (8/20 µs)	30 kA

Najvyššie trvalé napätie AC	280 V
Najvyššie trvalé napätie DC	350 V
Ochranná úroveň [L-N]	≤1,3
Počet pólov	1
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) min.	25 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	2,5 mm²
Provedení pólů	1
Rázový prúd atmosférického výboja (10/350) [celkovo]	12,5 kA
Rázový zvodový prúd (8/20) [celkový]	30 kA
Rozmer	280V
Signalizácie na prístroji	optická
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	na základný prvok
Stupeň krytia	IP20
Vyfukujúci	nie
Vyhotovenie	1 pólový vrchní díl
