Cable tray RKS-Magic® 60 FS black 3050 | 200 | 60 | 0,75 | nie | sýto čierna; RAL 9005 | Oceľ | PES135 - polyester

Cable tray RKS-Magic® 60 FS black

Výr. č. 6048253 | EAN 4012195886983

Výr. č. / Typ

Dĺžka	3050 mm

Šírka

Výška	60 mm

Hrúbka plechu

Zachovanie funkčnosti	nie

Farba	sýto čierna; RAL 9005

Materiál	Oceľ

Povrch	PES135 - polyester

Popis produktu

Popis produktu

Kabelový žlab s integrovaným rychloupevňovacím systémem. Boční děrování 7 × 20 mm po celé délce pro instalaci doplňkových spojovacích a montážních dílů. S děrováním 11 mm ve dně pro přímé zavěšení na závitovou tyč. Užitečná délka 3 000 mm.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
CO₂ stopa (GWP) od kolísky po bránu	4,5945 kg CO₂e / 1 meter
Dĺžka	3050 mm
Druh spojky káblového nosného systému	Upevnenie zaklapnutím
Farba	sýto čierna; RAL 9005
Hrúbka plechu	0,75 mm
Maß W	200 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Povrch	PES135 - polyester
Prevedenie spojky	integrovaná spojka
Rozmer	60x200x3050
Rozmer	60 x 200

Rozmer B	200 mm
Rozmer x	100 mm
Rozmer y	150 mm
S horným dielom	nie
Šírka	200 mm
Úžitkový prierez	118 cm²
Úžitkový prierez	11800 mm²
Užitočná dĺžka	3000 mm
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Vzdialenosť podpier 1,0 m	1,2 kN/m
Vzdialenosť podpier 1,5 m	1 kN/m
Vzdialenosť podpier 2,0 m	0,55 kN/m
Vzdialenosť podpier 2,5 m	0,4 kN/m
Zachovanie funkčnosti	nie

Všetky typy

Všetky typy

Typ	Dĺžka	Šírka	Výška	Hrúbka plechu	Zachovanie funkčnosti	Farba	Materiál	Povrch	Výr. č.	Množstvo	najm. PJ
RKSM 610 FSK SW	3050 mm	100 mm	60 mm	0,75 mm	nie	sýto čierna; RAL 9005	Oceľ	PES135 - polyester	6048239	m	6 m
RKSM 620 FSK SW	3050 mm	200 mm	60 mm	0,75 mm	nie	sýto čierna; RAL 9005	Oceľ	PES135 - polyester	6048253	m	6 m
RKSM 630 FSK SW	3050 mm	300 mm	60 mm	0,75 mm	nie	sýto čierna; RAL 9005	Oceľ	PES135 - polyester	6048265	m	6 m
RKSM 640 FSK SW	3050 mm	400 mm	60 mm	0,9 mm	nie	sýto čierna; RAL 9005	Oceľ	PES135 - polyester	6048269	m	6 m

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

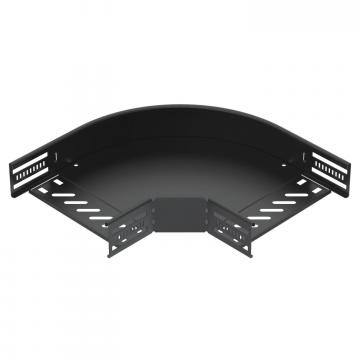

90° bend 60, black	RB 90 620 FSK SW	6043262	Kus	1 Kus
Add-on tee 60, black	RAA 620 FSK SW	7121862	Kus	1 Kus
Barrier strip 45 FSK, black	TSG 45 FSK SW	6479451	m	3 m

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Straight connector 60 FSK, black	RLVK 60 FSK SW	6067097	Kus	10 Kus
Straight and angle connector 60 FSK, black	RWVL 60 FSK SW	6067624	Kus	10 Kus
Adjustable connector 60 FSK, black	RGV 60 FSK SW	7082759	Kus	10 Kus
Wall and support bracket AW 15, black	AW 15 21 FTK SW	6420683	Kus	1 Kus
Suspension bracket, black	AHB 200 FTK SW	6363877	Kus	1 Kus
Centre suspension for cable tray, side height 60 mm, black	MAH 60 200 FSKSW	6358742	Kus	1 Kus
