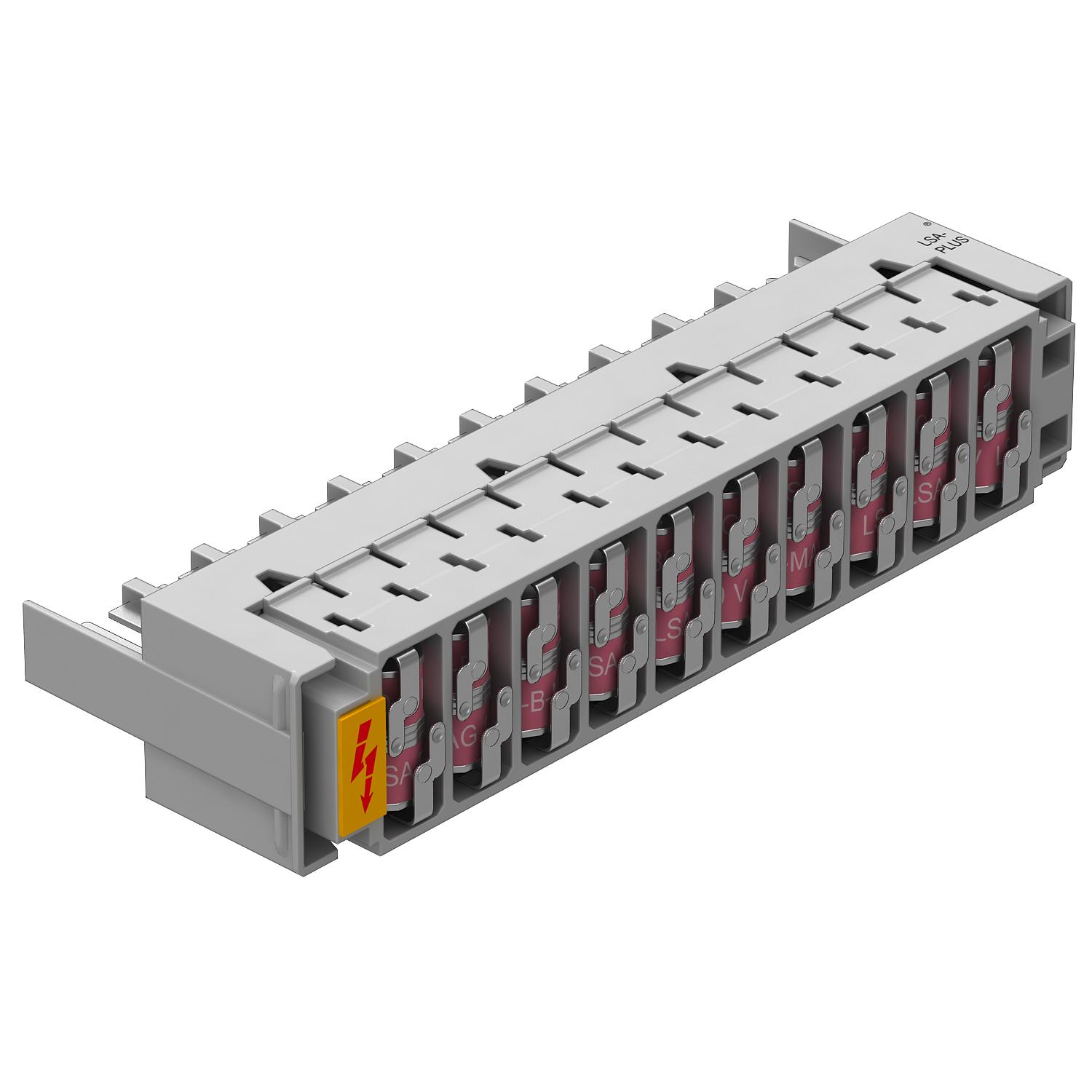

Blok základní ochrany LSA
Výr. č. 5084020 | EAN 4012195525318
- Popis produktu
-
Popis produktuZásobník se základní ochranou LSA pro použití ve vícežilových systémech datových vedení, např. v zařízení MaR a telefonních ústřednách.
• Základní ochrana

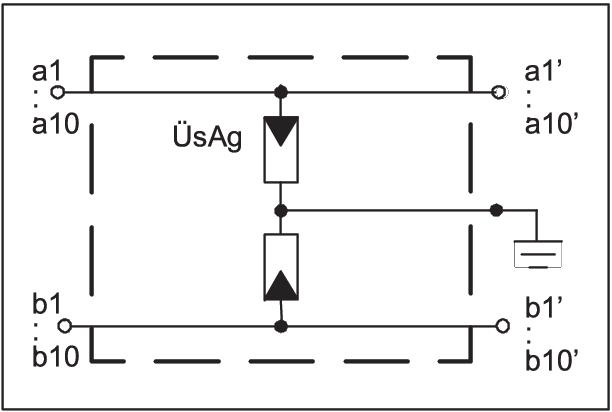

• Osazen 20 plynovými bleskojistkami
• Max. napětí: 180 V
Použití: Přímo na oddělovací nebo připojovací lištu LSA-Plus (např. OBO LSA-A-LEI (5084 00 8) nebo OBO LSA-T-LEI (5084 01 2).
Blok základní ochrany pro ochranu až 10 párů žil.
-
- Technické údaje
-
Technické údaje
Celkový zvodový prúd (10/350) 1 kA Celkový zvodový prúd (8/20) 10 kA Druh vedenia pre prepäťové ochrany Telekomunikačné vedenie Impulzný prúd 0,5 kA Izolačný odpor > 1 GΩ Kapacita (žila-zem) < 10 pF Kapacita (žila-žila) < 10 pF Kategorie Typ 1+2/D1+C2 LPZ 0→2 Menovitý zaťažovací prúd AC 0,7 A Menovitý zaťažovací prúd DC 1 A Najvyššie trvalé napätie AC 120 V Najvyššie trvalé napätie DC 180 V Ochranná úroveň @ C1 <750 V Odolnosť proti rázovému prúdu žila – zem C2: 10 kV / 5 kA (8/20µs) Odolnosť proti rázovému prúdu žila – žila C2: 10 kV / 5 kA (8/20µs) Počet pólov 20 Rozmer 180V Skúšobná norma IEC 61643-21 SPD podľa IEC 61643-21 Trieda I+II/D1+C2 Stupeň krytia IP20 Teplotný rozsah použitia max. 80 °C Teplotný rozsah použitia min. -40 °C Vyhotovenie Základní ochrana Zásuvný systém ostatné - Všetky typy
