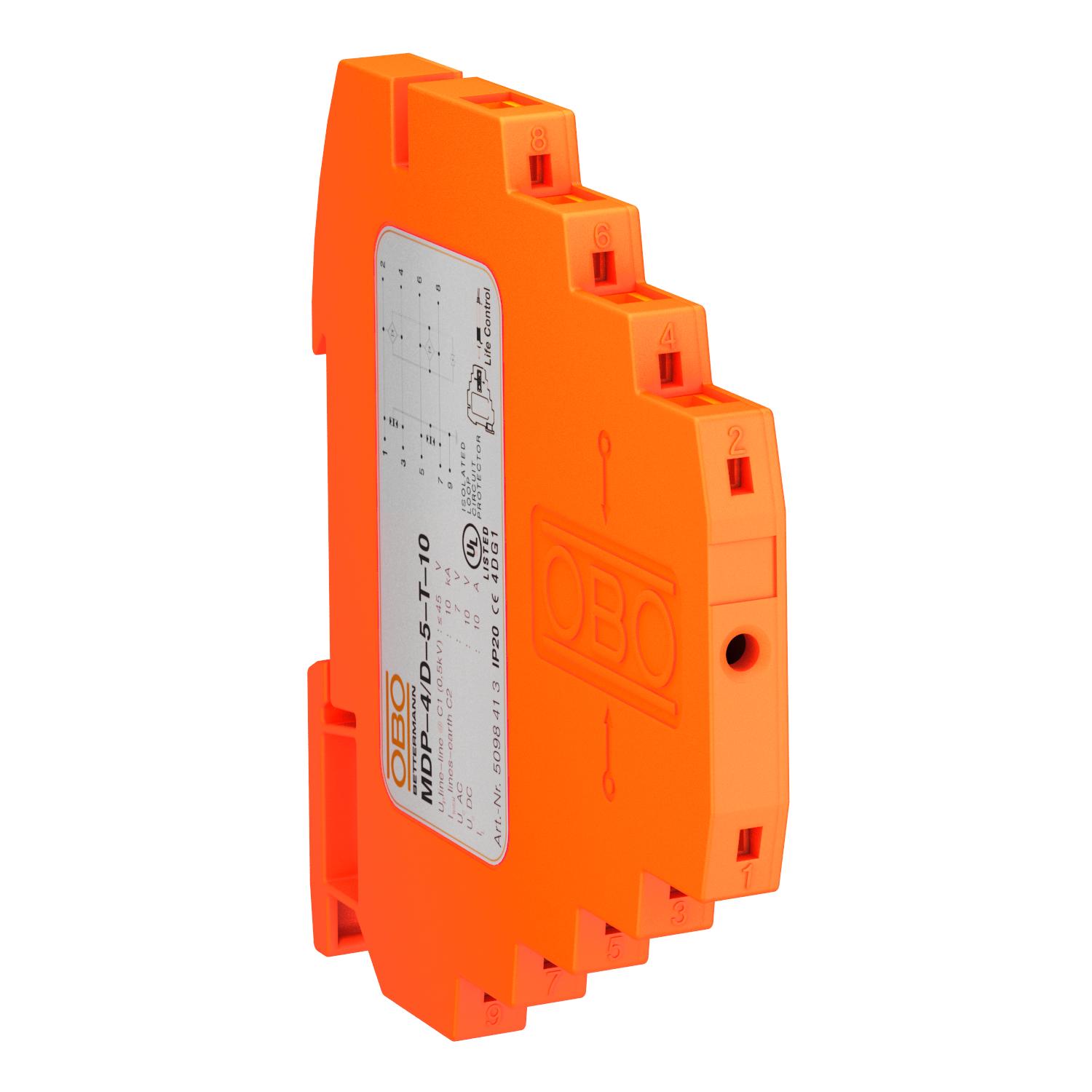

Řadový ochranný přístroj, 4 pólový, provedení 5 V 4 | 7 | 10 | Svorka

Řadový ochranný přístroj, 4 pólový, provedení 5 V

Výr. č. 5098413 | EAN 4012195625124

Výr. č. / Typ	5098413 / MDP-4 D-5-T-10

Počet pólov	4

Najvyššie trvalé napätie AC	7 V

Najvyššie trvalé napätie DC	10 V

Zásuvný systém	Svorka

Popis produktu

Popis produktu

Svodič bleskových proudů s testovací funkcí; provedení 5 V

• Jmenovitý zatěžovací proud 10 A
• Ochranný přístroj pro vícežilové systémy
• Přímé uzemnění stínění, s bezšroubovými připojovacími svorkami

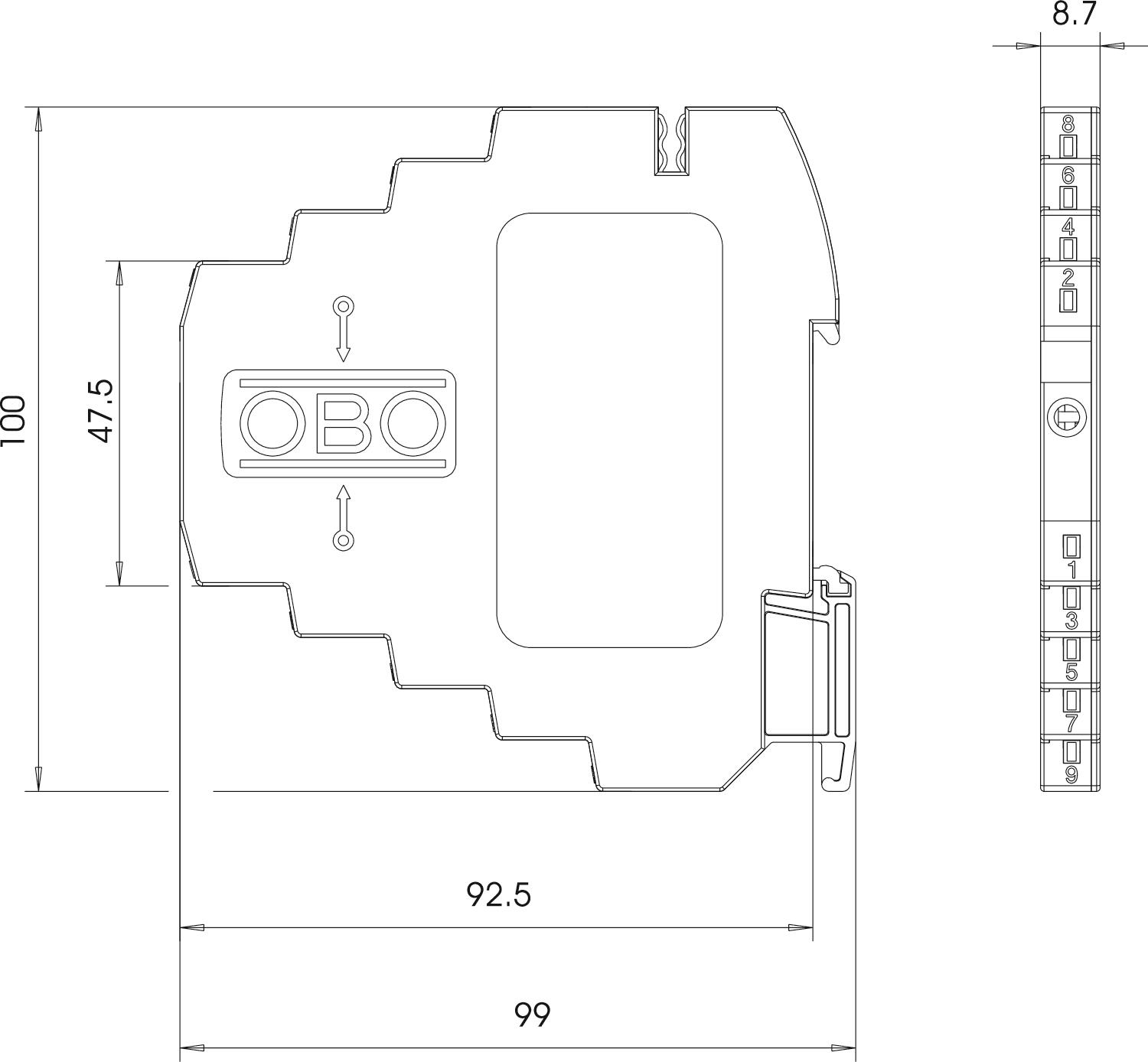

• Prostorově nenáročná šířka jen 8,7 mm
• Možnost zkoušení ochranného zapojení pomocí zkušebního přístroje Life Control
• Velká šířka pásma do 100 MHz
• UL Listed (4DG1)

Použití: Univerzální použití na profilové liště 35 mm ve všech běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Celkový zvodový prúd (10/350)	D1: 2 kA
Celkový zvodový prúd (8/20)	10 kA
Certifikáty	UL
Hraničný kmitočet	100 MHz
Impulzný prúd	2 kA
Izolačný odpor	>10 MΩ
Kapacita (žila-žila)	< 40 pF
Kategorie	Typ 1+2+3/D1+C2+C1
LPZ	0→3
Menovité napätie	5 V
Menovitý zaťažovací prúd AC	0,7 A
Menovitý zaťažovací prúd DC	10 A
Najvyššie trvalé napätie AC	7 V
Najvyššie trvalé napätie DC	10 V
Ochranná úroveň žila – zem	<800 V
Ochranná úroveň žila – žila	<45 V
Odolnosť proti rázovému prúdu žila – žila	C1: 0,5 kV / 0,25 kA (8/20µs)
Počet pólov	4

Pripájací prierez flexibilný max.	2,5 mm²
Pripájací prierez flexibilný min.	0,14 mm²
Pripájací prierez viacdrôtový max.	1,5 mm²
Pripájací prierez viacdrôtový min.	0,14 mm²
Pripájací prierez, plný vodič min.	0,14 mm²
Pripájací prierez, plný vodič, max.	2,5 mm²
Pripojenie tienenia	áno
Rozmer	5V
Signalizácie na prístroji	s možnosťou čítania
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-21	Trieda I+II+III/D1+C2+C1
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Tienenie	priamy
Uzemnenie prostredníctvom:	Profilová lišta
Vložené tienenie (Insertion loss)	≤3 dB
Zásuvný systém	Svorka
