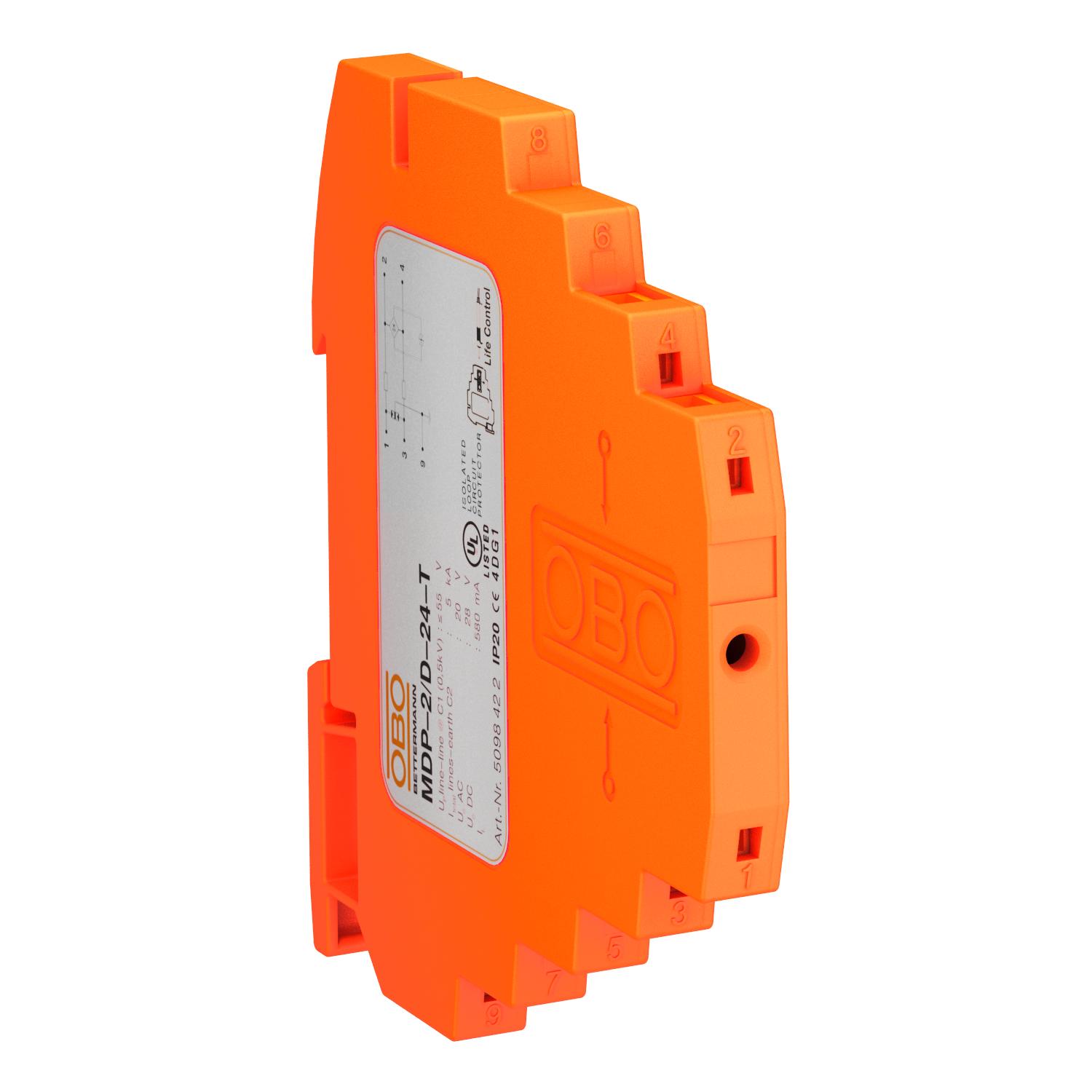

Řadový ochranný přístroj, 2 pólový, provedení 24 V

Výr. č. 5098422 | EAN 4012195406860

Výr. č. / Typ

Počet pólov

Najvyššie trvalé napätie AC	20 V

Najvyššie trvalé napätie DC	28 V

Zásuvný systém	Svorka

Popis produktu

Popis produktu

Svodič bleskových proudů s testovací funkcí; provedení 24 V

• Jmenovitý zatěžovací proud 0,58 A
• Ochranný přístroj pro vícežilové systémy
• Přímé uzemnění stínění, s bezšroubovými připojovacími svorkami
• Prostorově nenáročná šířka jen 8,7 mm
• Možnost zkoušení ochranného zapojení pomocí zkušebního přístroje Life Control
• Velká šířka pásma do 100 MHz
• UL Listed (4DG1)

Použití: Univerzální použití na profilové liště 35 mm ve všech běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Celkový zvodový prúd (10/350)	D1: 1 kA
Celkový zvodový prúd (8/20)	5 kA
Certifikáty	UL
Hraničný kmitočet	100 MHz
Izolačný odpor	>100 MΩ
Kapacita (žila-zem)	<40 pF
Kapacita (žila-žila)	<40 pF
Kategorie	Typ 1+2+3/D1+C2+C1
Kontakt diaľkovej signalizácie	nie
LPZ	0→3
Menovité napätie	24 V
Menovitý zaťažovací prúd AC	0,4 A
Menovitý zaťažovací prúd DC	0,58 A
Monitorovanie zvodiča	nie
Najvyššie trvalé napätie AC	20 V
Najvyššie trvalé napätie DC	28 V
Ochranná úroveň @ C1	<65 V
Ochranná úroveň žila – zem	<800 V
Ochranná úroveň žila – žila	<55 V
Odolnosť proti rázovému prúdu žila – zem	C2: 5 kV / 2,5 kA (8/20µs)
Odolnosť proti rázovému prúdu žila – žila	C1: 0,5 kV / 0,25 kA (8/20µs)

Počet pólov	2
Pripájací prierez flexibilný max.	2,5 mm²
Pripájací prierez flexibilný min.	0,14 mm²
Pripájací prierez viacdrôtový max.	1,5 mm²
Pripájací prierez viacdrôtový min.	0,14 mm²
Pripájací prierez, plný vodič min.	0,14 mm²
Pripájací prierez, plný vodič, max.	2,5 mm²
Pripojenie tienenia	áno
Rozmer	24V
Sériový odpor jednotlivých žíl	2,35 Ω ± 5 %
Signalizácie na prístroji	s možnosťou čítania
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Skúšobná norma	IEC 61643-21
SPD podľa IEC 61643-21	Trieda I+II+III/D1+C2+C1
Stupeň krytia	IP20
Teplotný rozsah použitia max.	80 °C
Teplotný rozsah použitia min.	-40 °C
Tienenie	priamy
Uzemnenie prostredníctvom:	Profilová lišta
Vložené tienenie (Insertion loss)	≤3 dB
Zásuvný systém	Svorka
