45° oblouk 60 FT 400 | Oceľ | žiarovo zinkované ponorením | pozinkováno

45° oblouk 60 FT

Výr. č. 6036138 | EAN 4012197345945

Výr. č. / Typ

Šírka

Materiál	Oceľ

Povrch	žiarovo zinkované ponorením

Farba	pozinkováno

Popis produktu

Popis produktu

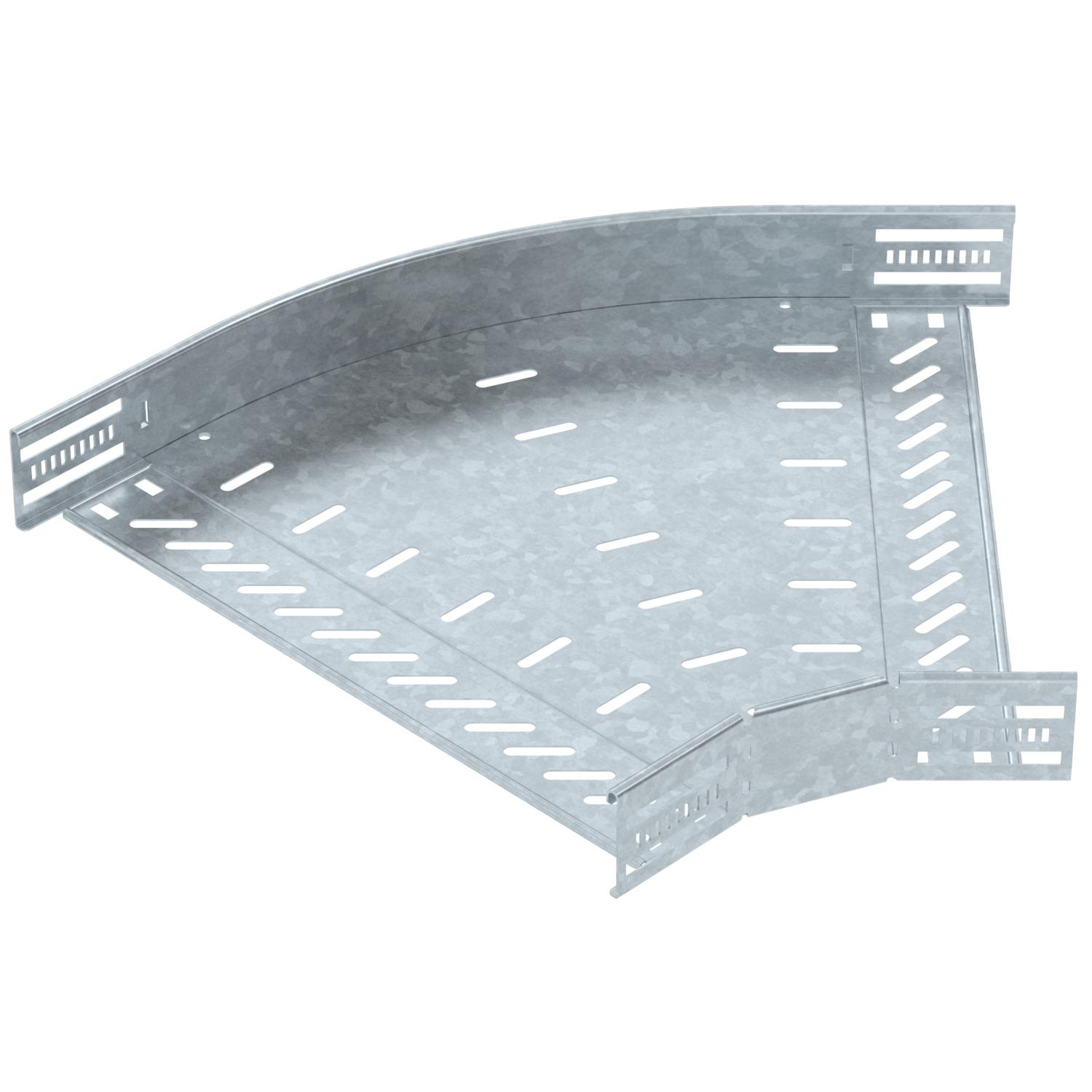

Oblouk 45° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované/zovreté
Farba	pozinkováno
Hrúbka bočnice	1,25 mm
Hrúbka materiálu dna	1 mm
Hrúbka plechu	1 mm
Materiál	Oceľ
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Odporúčaný počet skrutiek	14 St.
Ohyb (uholník)	45°
Povrch	žiarovo zinkované ponorením

Prevedenie spojky	integrovaná spojka

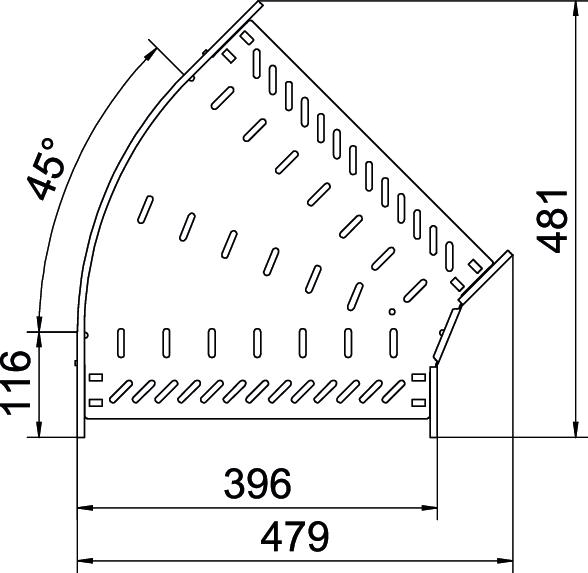

Rozmer	60x400
Rozmer B	400 mm
S horným dielom	nie
Šírka	400 mm
Teplotný rozsah použitia max.	120 °C
Teplotný rozsah použitia min.	-20 °C
Tvar konštrukcie	Oblúk pevný
Vyhotovenie s veľkým rozpätím	nie
Výška	60 mm
Zachovanie funkčnosti	áno
Zmena smeru	horizontálna

Všetky typy

Všetky typy

Typ	Šírka	Materiál	Povrch	Farba	Výr. č.	Množstvo	najm. PJ
RB 45 610 FT	100 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	6036130	Kus	1 Kus
RB 45 615 FT	150 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	6036132	Kus	1 Kus
RB 45 620 FT	200 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	6036134	Kus	1 Kus
RB 45 630 FT	300 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	6036136	Kus	1 Kus
RB 45 640 FT	400 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	6036138	Kus	1 Kus
RB 45 650 FT	500 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	6036140	Kus	1 Kus
RB 45 660 FT	600 mm	Oceľ	žiarovo zinkované ponorením	pozinkováno	6036142	Kus	1 Kus
